带手柄双孔孔板法兰节流装置结构

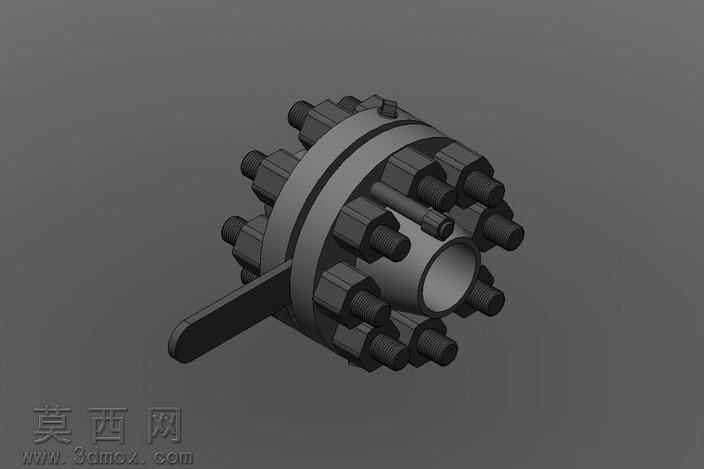

本模型为管道节流用孔板法兰组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路连接件的装配逻辑，先完成两片配对法兰的基体特征绘制，通过拉伸、旋转命令构建法兰的盘体、中心通流孔结构，再通过圆周阵列命令完成法兰盘上所有螺栓过孔的均匀排布，保证孔位的分度精度符合法兰连接的同轴度要求。随后完成节流孔板的建模，精准控制孔板的节流孔径尺寸，匹配对应工况的流量调节需求，孔板边缘做了倒角处理，避免流体冲刷造成的应力集中。模型中包含全套的连接螺栓与螺母组件，每一组螺栓都按照实际装配位置完成配合约束，螺栓头部、螺纹段的细节特征都做了还原，保证装配关系清晰无干涉。额外设计的操作手柄通过凸台与法兰盘侧部做固定连接，手柄做了圆角过渡处理，符合人工操作的握持弧度需求，方便现场安装时调整法兰对位角度。材质渲染阶段，法兰基体、孔板、螺栓螺母均采用碳钢金属材质，调整金属粗糙度参数还原锻件法兰的哑光金属质感，手柄部分做了发黑处理的材质区分，不同部件的材质边界清晰，通过环境光遮蔽效果强化各部件的装配层次，整体渲染效果还原了工业金属构件的真实质感。设计过程中充分考虑该组件的实际使用场景，即应用于燃气输送管路中实现流量节流控制，因此所有密封面的平面度、螺栓孔的位置度都在建模时做了公差预留，两片法兰合拢后的密封间隙均匀，可适配常规密封垫片的安装需求，整体结构紧凑，所有零部件无冗余设计，既满足节流降压的功能需求，也兼顾了现场安装拆卸的操作便利性，可直接用于管路系统的装配模拟、工况演示以及生产加工的参考依据。
