Dynamixel3舵机配套套接安装基座

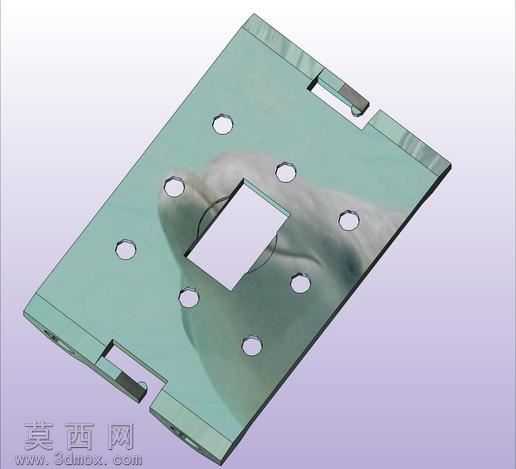

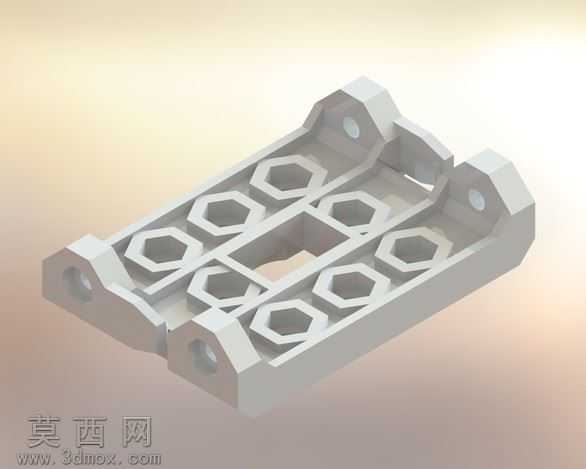

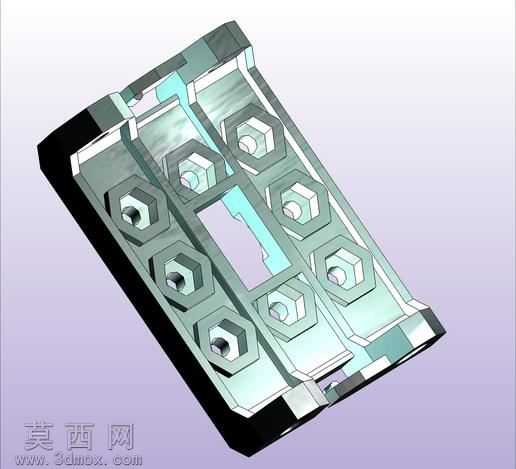

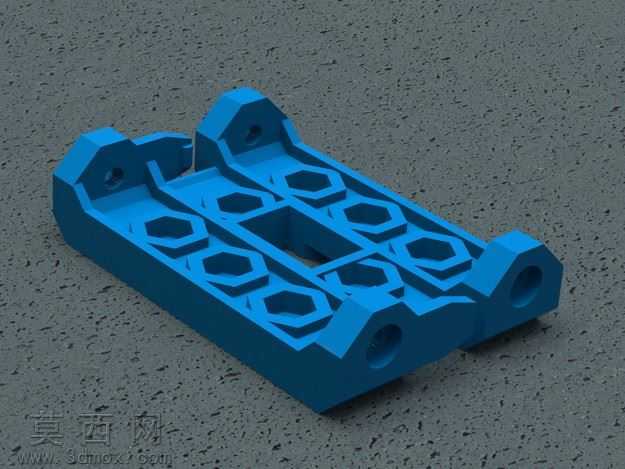

本作品为适配Dynamixel3系列舵机设计的套接安装基座，建模阶段采用参数化设计思路完成整体结构搭建，首先基于舵机的安装孔位尺寸、套接配合公差要求绘制基准草图，对基座的整体长宽高参数进行约束，确保与对应舵机的套接间隙控制在合理装配范围内。建模过程中优先采用拉伸、切除等基础特征完成主体框架构建，针对基座上的六边形镂空减重结构，采用线性阵列特征完成均匀排布，在保证基座整体结构强度的前提下最大化降低零件自重，同时减少3D打印或机加工过程中的材料消耗。基座两端的铰接安装位采用同轴心约束设计，预留的销轴安装孔与舵机输出轴的配合位严格按照公差要求设置孔径参数，避免装配过程中出现过松或过紧的问题。材质渲染阶段选用哑光硬质工程塑料作为基础材质，模拟玻纤增强尼龙的表面质感，对安装孔位的边缘做轻微倒角处理的视觉呈现，还原实际机加工或注塑生产后的零件边缘状态，渲染时采用柔和的侧上方打光，清晰呈现基座表面的结构细节与镂空区域的光影层次，突出零件的结构立体感。结构设计上，基座中部设置的矩形镂空区域用于避让舵机的走线与凸起结构，两侧的加强筋结构沿基座受力方向排布，提升基座在承受舵机输出扭矩时的抗形变能力，底部的平面安装位保证基座与其他结构件连接时的贴合度，所有安装孔位均做沉头处理，确保螺丝安装后表面平整无凸起。整体设计兼顾了轻量化与结构刚性，套接结构的定位设计能够快速完成舵机的对位安装，减少装配过程中的调整步骤，适配多类型的机械搭建场景，可直接用于机器人关节、自动化执行机构的舵机安装固定环节。
