工业商用洗涤设备舱体结构设计方案

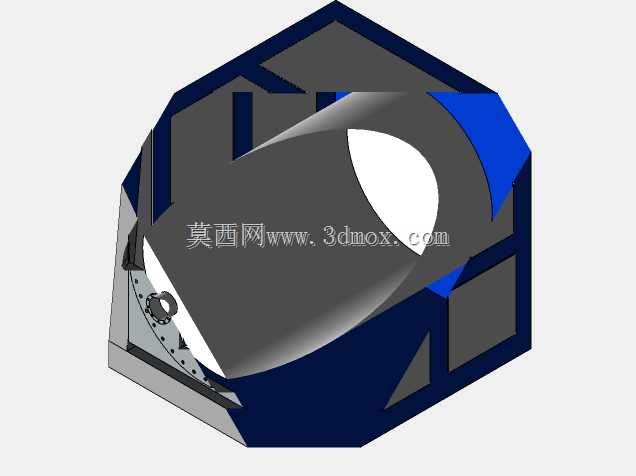

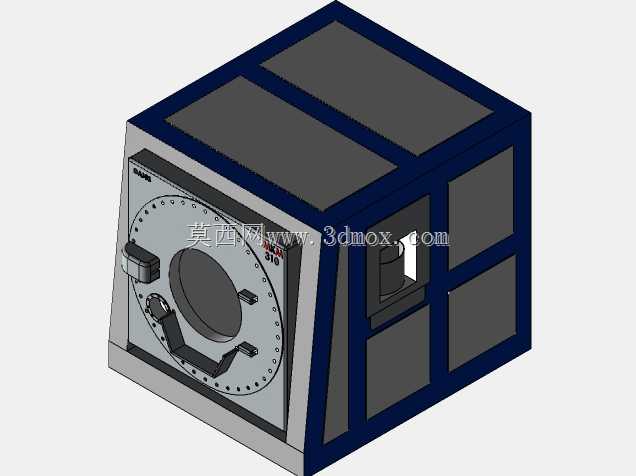

在商用布草洗涤、工业工件清洗的作业场景中，这类舱式洗涤设备的结构合理性直接决定了设备运行的稳定性与使用寿命，本次呈现的舱体结构设计，从实际工况的载荷、密封、操作便利性等多个维度做了针对性的结构优化。首先从设备的实际用途来看，该舱体作为洗涤作业的核心承载腔体，内部需要容纳待清洗的织物或工业工件，同时要承受洗涤过程中水体冲击、加热后的温度应力、转动部件传递的振动载荷，因此整体框架采用了方管拼接的笼式支撑结构，外侧蓝色部分为结构支撑框架，通过横竖方向的型材排布形成网格状受力体系，能够将腔体内部的载荷均匀分散到整个框架上，避免局部应力集中导致的框架变形。

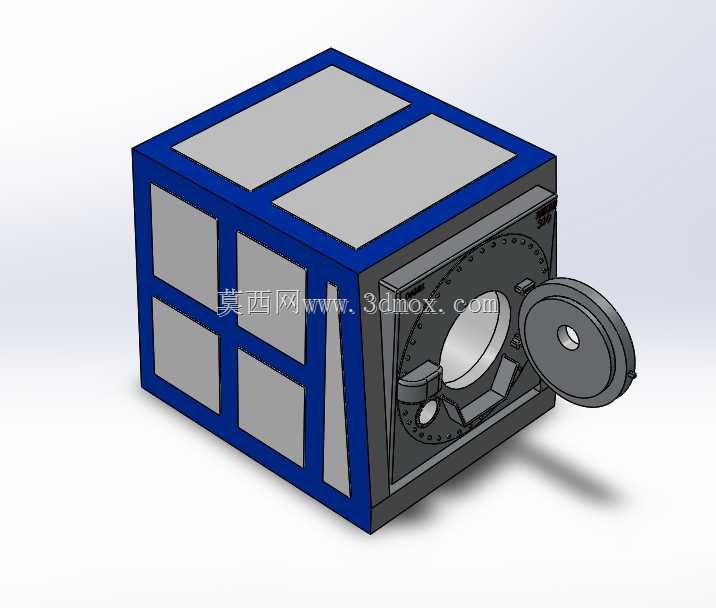

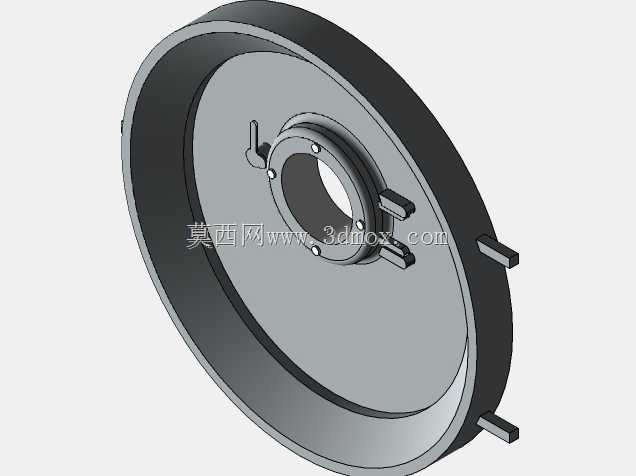

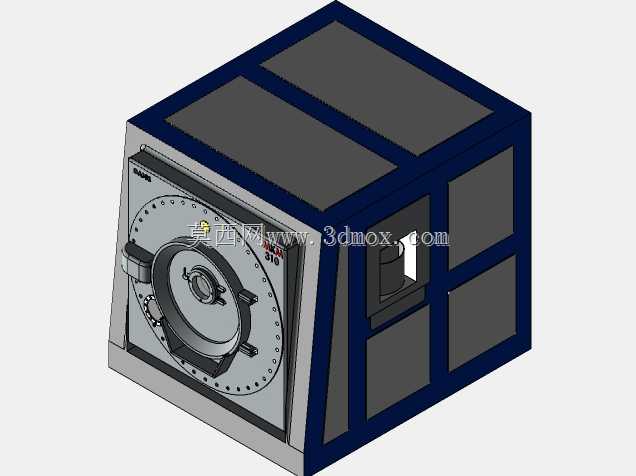

从功能特性来看，舱门采用了侧开式圆形密封门结构，门体与舱体的连接采用铰接式设计，门体上设置了锁紧定位结构，关闭后能够通过周圈的密封结构实现腔体的密封，防止洗涤过程中液体渗漏，同时圆形的门体结构相比方形门，在承受内部水压时应力分布更均匀，不需要额外增加过多的加强筋就能满足强度要求，有效控制了门体的整体重量，方便操作人员开关门作业。舱体顶部设置了两块独立的盖板结构，这两块盖板可以作为设备上部组件的安装基准面，上方可以布置进水组件、加料机构、传动系统的上部支撑结构，同时盖板与框架之间采用可拆卸连接，方便后期对腔体内部的组件进行维护检修，不需要拆解整个外部框架就能完成内部部件的更换作业。

在设计思路上，整个结构优先考虑了加工装配的工艺性，框架的型材全部采用标准规格的工业型材，切割后通过焊接或者紧固件拼接即可成型，不需要定制特殊截面的型材，有效降低了加工成本与采购周期。腔体内部的衬板采用平整的板材拼接，边角位置做了圆弧过渡处理，避免洗涤过程中杂物在边角堆积，同时方便后期的清洁维护，减少污垢残留。舱门的铰接位置设置了限位结构，门体开启到最大角度时能够自动限位，不会因为自重出现回转磕碰的情况，保障操作人员的作业安全。

关于外形尺寸与安装边界，整个舱体采用方正的立方体外形设计，外部轮廓没有突出的不规则结构，在设备整机组装时，该舱体可以直接作为整机的核心承载基体，外部的电控组件、管路系统、驱动电机都可以依托这个舱体框架进行安装，不需要额外搭建独立的安装机架。安装时只需要保证舱体底部的支撑面水平，就能满足整机的安装精度要求，底部预留的安装孔位可以与减震垫脚直接连接，能够有效缓冲设备运行过程中产生的振动，降低振动向地面传递的幅度，减少设备运行的噪音。另外，舱体侧面预留了传动组件的安装接口，驱动内筒转动的主轴组件可以直接从该接口位置装入，接口的安装面做了精加工处理，能够保证主轴安装后的同轴度要求，避免运行过程中出现主轴偏磨、密封件过早损坏的问题。

从实际工况适配的角度来看，整个结构的受力点都做了针对性的加强，比如舱门安装的侧立面，因为要承受门体的重量以及开关门的冲击载荷，该位置的框架型材壁厚比其他位置更厚，同时内部增加了斜向的加强筋，提升该立面的抗扭刚度，避免长期使用后门框出现变形导致密封失效。框架上的网格状分隔结构，除了提升整体刚度之外，还可以作为外侧防护面板的安装基础，防护面板可以通过紧固件直接固定在框架的网格分隔上，装配效率更高，同时后期更换防护面板也更加便捷。
