内燃机进排气控制凸轮轴三维结构设计

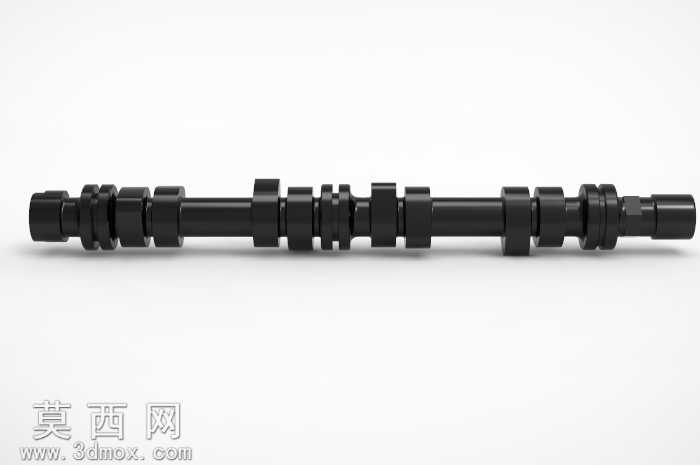

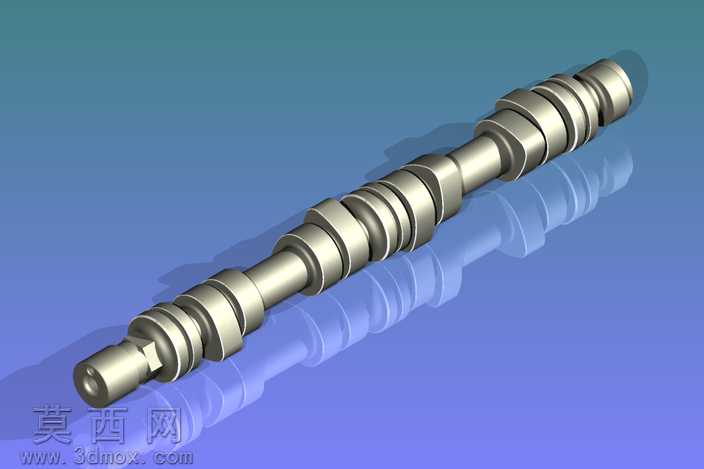

本凸轮轴三维模型采用参数化建模方式完成整体结构搭建，建模过程中首先梳理凸轮轴的核心功能逻辑：作为内燃机配气机构的核心驱动部件，需要精准控制进排气门的开启与关闭时序，因此建模时优先保证各凸轮型线的轮廓精度，通过样条曲线拟合凸轮的工作段与缓冲段轮廓，确保型线符合配气相位的设计要求，避免气门开启关闭过程中出现冲击、落座不稳等问题。主体轴身采用同轴回转体特征搭建，依次完成各轴颈、凸轮安装位、端部连接结构的特征排布，严格控制各段轴径的同轴度公差，保证后续装配时轴件转动的平顺性，降低运转过程中的偏磨风险。模型中各凸轮与轴身的连接位置做了过渡圆角处理，还原实际加工中的工艺结构，避免应力集中导致的部件疲劳损坏，端部的连接结构采用花键与定位轴肩组合的形式，匹配正时驱动机构的装配需求，保证动力传递的可靠性。材质渲染阶段，轴身与凸轮工作面采用淬硬合金钢材质表现，通过金属材质的粗糙度、反射度参数调整，还原精加工后金属表面的哑光金属质感，端部的密封连接部位做了镀铬亮面处理，区分不同功能区域的表面处理工艺差异，各部件的装配间隙做了可视化还原，清晰展示凸轮轴的整体装配关系。设计过程中充分考虑部件的实际工况，凸轮的升程变化严格对应四冲程内燃机的配气周期，各凸轮之间的相位角按照气缸点火顺序做了精准排布，确保模型可直接用于配气机构的运动仿真验证，也可作为教学演示、结构参考的数字化模型使用，模型的结构细节完整还原了量产凸轮轴的工艺特征，不存在结构缺失、特征错误的问题，能够直观展现凸轮轴的工作原理与结构特点。
