多轮联动螺栓跟踪转换机构三维设计

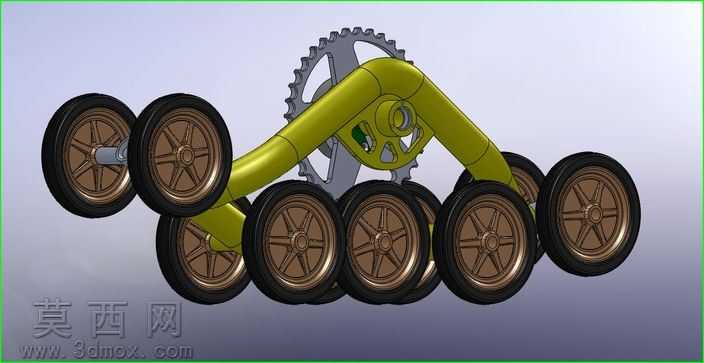

本作品为螺栓跟踪转换多轮联动机构的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的精准绘制，首先对核心传动齿轮进行齿廓参数化建模，严格按照渐开线齿形的几何参数完成齿距、齿厚、齿顶高、齿根高的数值匹配，保证齿轮啮合的传动精度。轮组部分采用统一参数化的轮体建模流程，对轮辐、轮辋、轮毂的结构进行等比例还原，每一个轮体的安装轴孔尺寸与摆臂上的安装位完全适配，避免装配干涉。摆臂结构采用弯管形态的实体建模，通过扫掠特征完成弧形臂身的构建，同时在臂身对应位置预留齿轮安装腔、轮轴安装孔，保证内部传动件的容纳空间。渲染阶段采用分层材质赋予方案，轮体部分采用棕褐色金属烤漆材质，调整材质的粗糙度与反射率参数，模拟金属轮辋的哑光金属质感；摆臂结构采用黄绿色工程防护漆材质，添加细微的颗粒质感提升真实度；传动齿轮采用银灰色调质钢材质，提高材质的金属反射强度，凸显机加工零件的表面光洁度。结构设计上采用多轮铰接摆臂布局，通过摆臂的角度调整实现多轮的贴合适配，顶部齿轮作为动力输入构件，将动力传递至摆臂内部的传动链路，带动所有接触轮同步转动，实现螺栓工位的跟踪转换动作，可适配不同排布的螺栓输送与转位需求。设计过程中重点考量了机构的运动连贯性，对摆臂的铰接点位置进行反复调整，通过运动仿真验证轮组的转动同步性与摆臂摆动的无干涉性，确保机构在运行过程中轮体与工件的接触压力均匀，传动过程无卡滞，整体结构紧凑，传动链路简洁，可直接应用于螺栓加工、装配生产线的工位转换环节，也可作为特种行走机构的原型参考。
