XY无心磨自动进纸输送机构

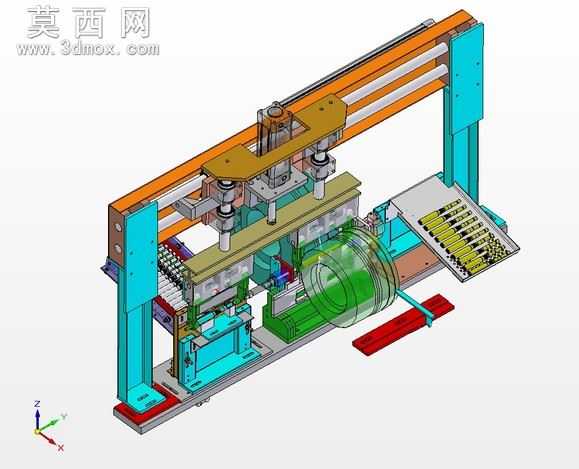

本模型为XY无心磨自动进纸机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的装配关系、运动干涉情况做了完整校验，确保整体机构可实现预期的XY双轴方向送纸动作。模型渲染阶段针对不同零部件赋予了对应材质属性：立式支撑框架采用喷涂钢板材质，还原工业设备钣金件的哑光金属质感；横向传动导轨采用镀铬钢材材质，体现传动部件的高硬度耐磨特性；中部的无心磨滚筒采用半透明绿色工程塑料材质，清晰展示滚筒内部的腔体结构与安装定位关系；底部的接纸托盘采用防静电PVC材质，还原办公类送纸设备的防静电设计需求。从结构设计来看，该机构采用双立柱龙门式支撑布局，X轴方向配置双平行直线导轨实现横向大行程平稳移动，Y轴方向配置两组下压式送纸压头，可实现单摞纸张的逐张分离与精准推送；进纸端设计了倾斜式储纸料仓，料仓侧边设置可调式挡纸定位块，可适配不同幅面规格的纸张进料需求；中部的无心磨滚筒组件承担纸张的整平与输送动力输出，滚筒表面做了细密滚花纹理设计，可增大与纸张表面的摩擦力，避免送纸过程中出现打滑、偏斜问题；出料端配置了多道平行导纸肋条，可将送出的纸张整齐堆叠至收纸区域。设计思路围绕办公场景下的自动化纸张进给需求展开，重点解决传统进纸机构易卡纸、送纸精度不足、适配纸张规格有限的痛点，整体结构模块化程度高，支撑框架、传动组件、压纸组件、储纸料仓均可单独拆卸维护，各运动部件均预留了标准安装接口，可直接对接不同型号的无心磨加工设备或纸张后续处理工位，建模过程中对所有标准件如直线轴承、紧固螺丝、同步带轮均采用通用标准件库调用，确保模型可直接导出工程图用于实际生产加工，各运动副的行程参数均经过运动仿真验证，可实现连续稳定的自动进纸作业，无需人工频繁干预补纸、调整。
