双钻取机自动进纸器结构设计

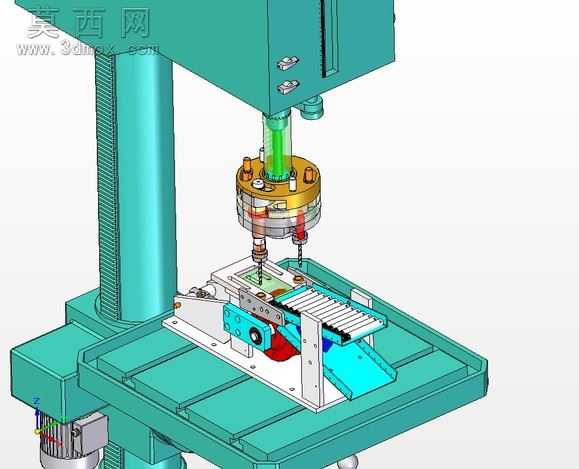

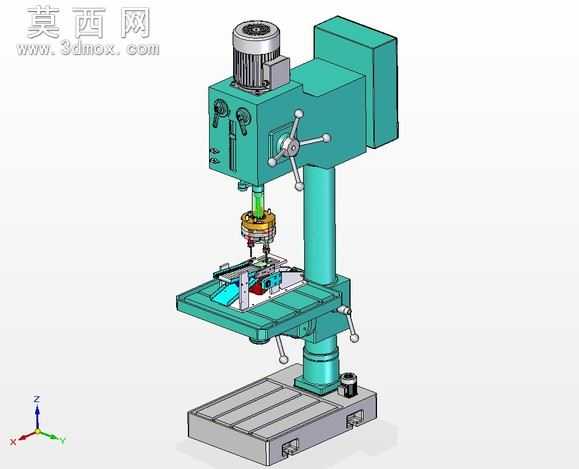

本模型为双钻取机配套的自动进纸器三维结构设计，整体采用三维建模软件完成全参数化建模，所有零部件均按照实际加工装配尺寸绘制，可直接用于结构验证与生产参考。模型渲染阶段针对不同部件赋予了差异化材质：设备机架与钻取主机采用哑光青绿色金属漆材质，还原工业设备的厚重质感；进纸平台的钣金件采用银灰色磨砂金属材质，清晰展现钣金折弯、冲孔的工艺特征；传动部位的滚轮、导向件分别赋予橡胶与硬质工程塑料材质，通过材质区分直观呈现各部件的功能属性；钻轴部位的金属加工件做了金属光泽与倒角高光处理，凸显精密加工部件的精度特征。从结构设计来看，该自动进纸器采用平台式送料布局，进纸端设置多组平行排列的导向辊与限位挡边，可对堆叠的纸张进行整齐定位，避免送纸过程中出现偏移歪斜；中部设置棘轮式分纸机构，配合弹性压纸组件，可实现单张纸张的精准分离，有效防止多纸连送的故障；送纸路径末端设置定位挡块与夹紧机构，当纸张输送至钻孔工位时，可快速完成纸张的位置固定，保证双钻轴钻孔时的位置精度。钻取主机采用立式双轴布局，两根钻轴同轴度经过严格的结构校验，可同时完成两个孔位的加工，大幅提升纸张钻孔的加工效率；进纸器与钻取主机的安装底座采用一体化铸铁平台结构，保证整体设备的刚性，减少钻孔作业时的振动，提升钻孔加工的稳定性。设计过程中充分考虑了办公纸品加工的实际使用需求，进纸宽度、钻孔间距均可通过调节导向件与钻轴安装位置实现适配，可满足不同规格纸品的钻孔加工需求；所有传动部件均预留了维护拆装空间，易损件如分纸滚轮、钻套等均可快速更换，降低设备的后期维护成本。整体结构布局紧凑，送纸动作与钻孔动作通过机械结构实现时序匹配，无需复杂的电控系统即可完成自动进纸、定位、钻孔、出料的全流程作业，运行稳定可靠，可直接配套于纸品加工设备、办公装订设备的开发设计，为同类自动进纸与钻孔一体化设备的结构设计提供可靠的参考依据。
