城市跨路带弧形匝道斜拉式人行天桥

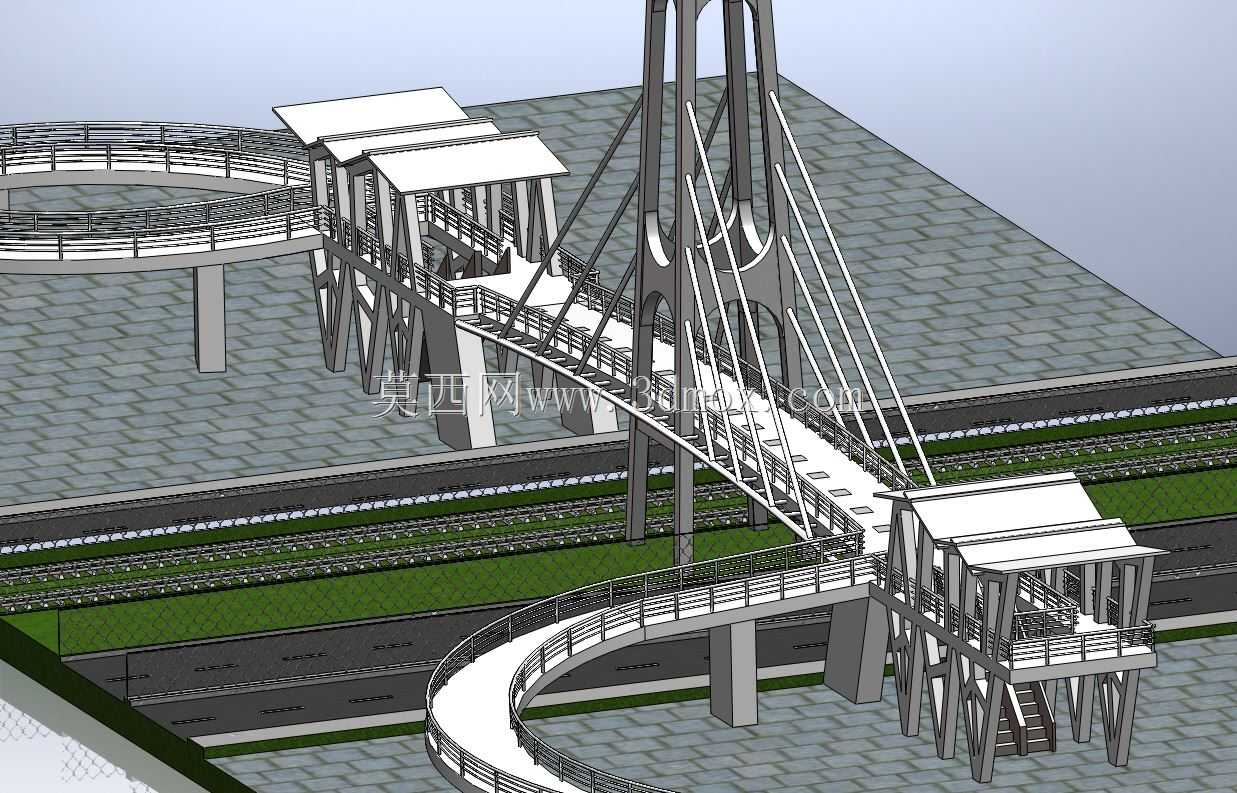

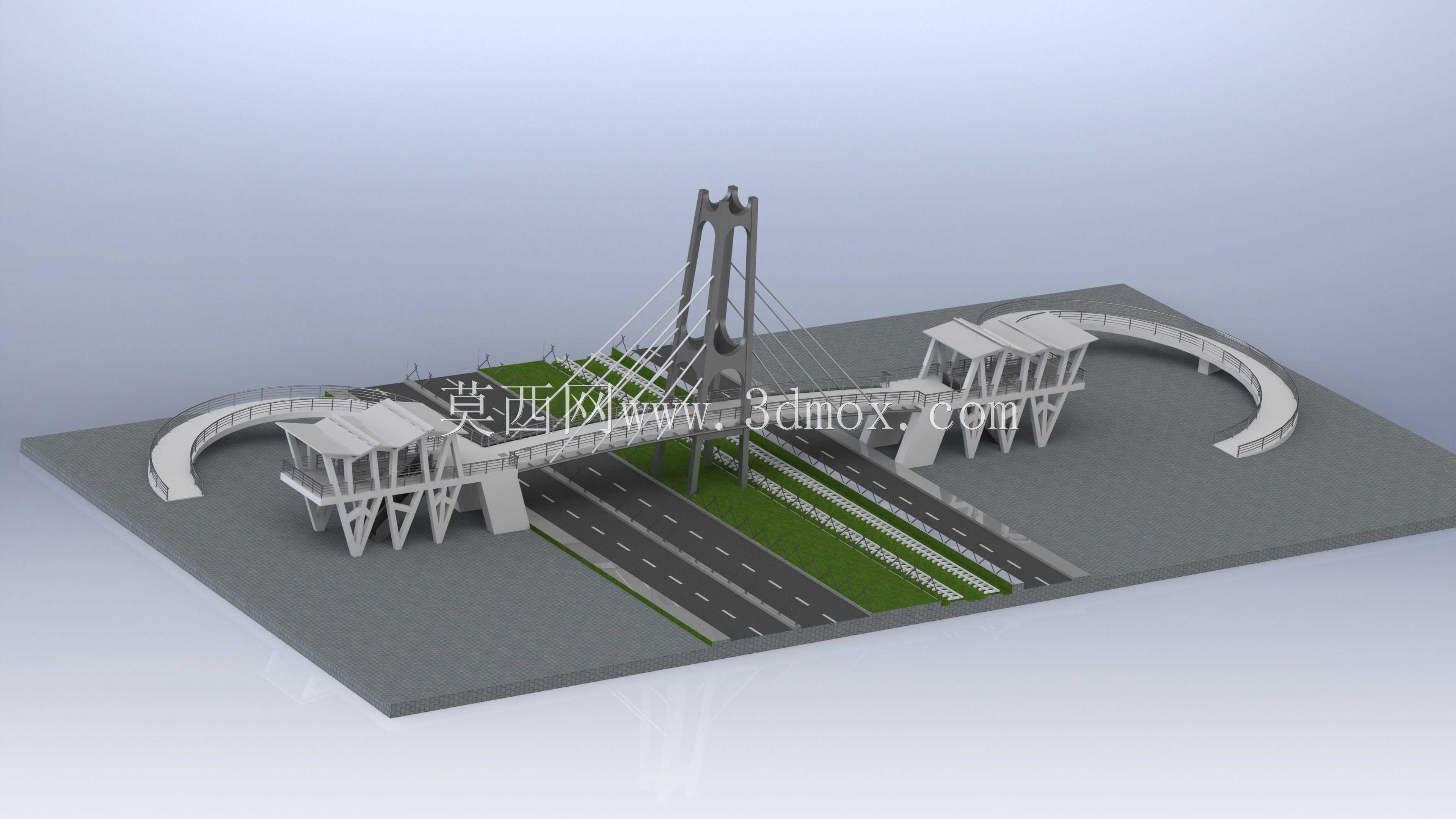

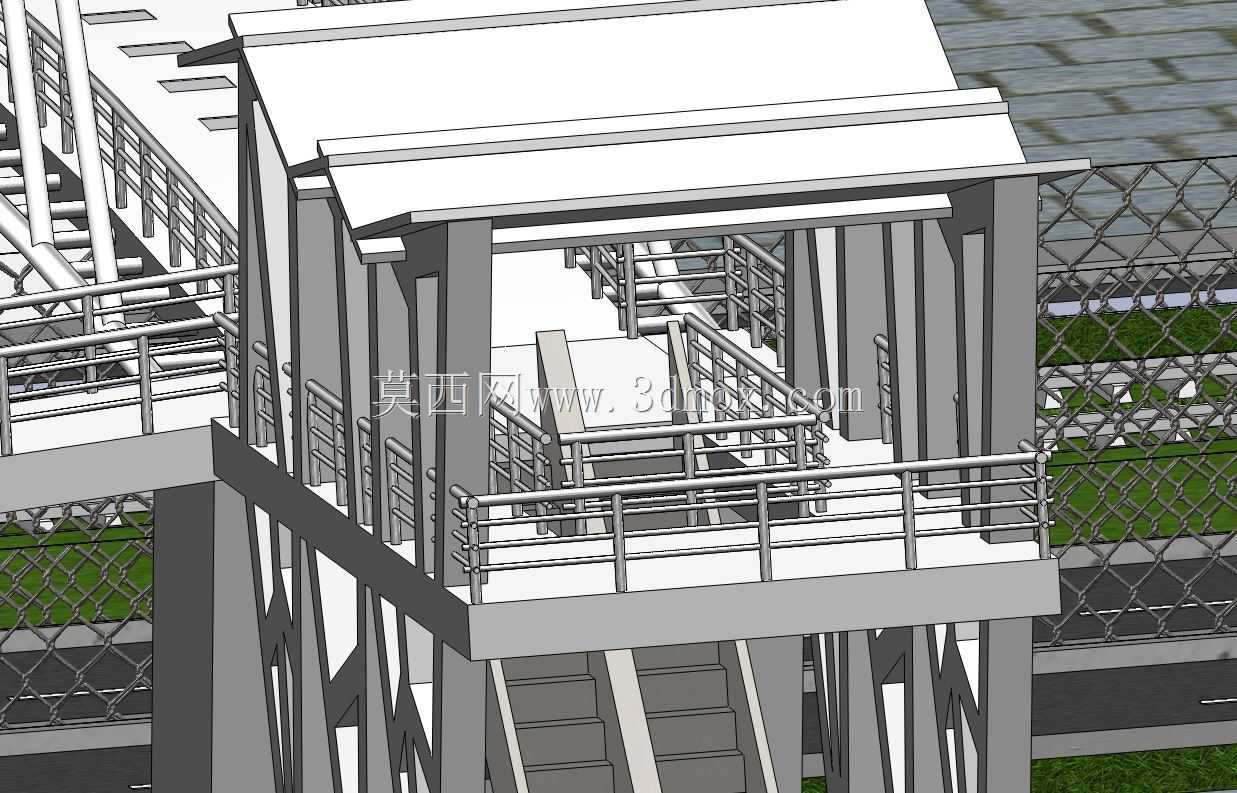

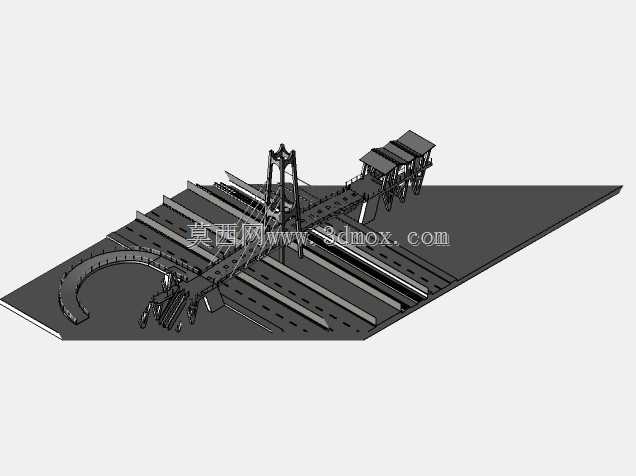

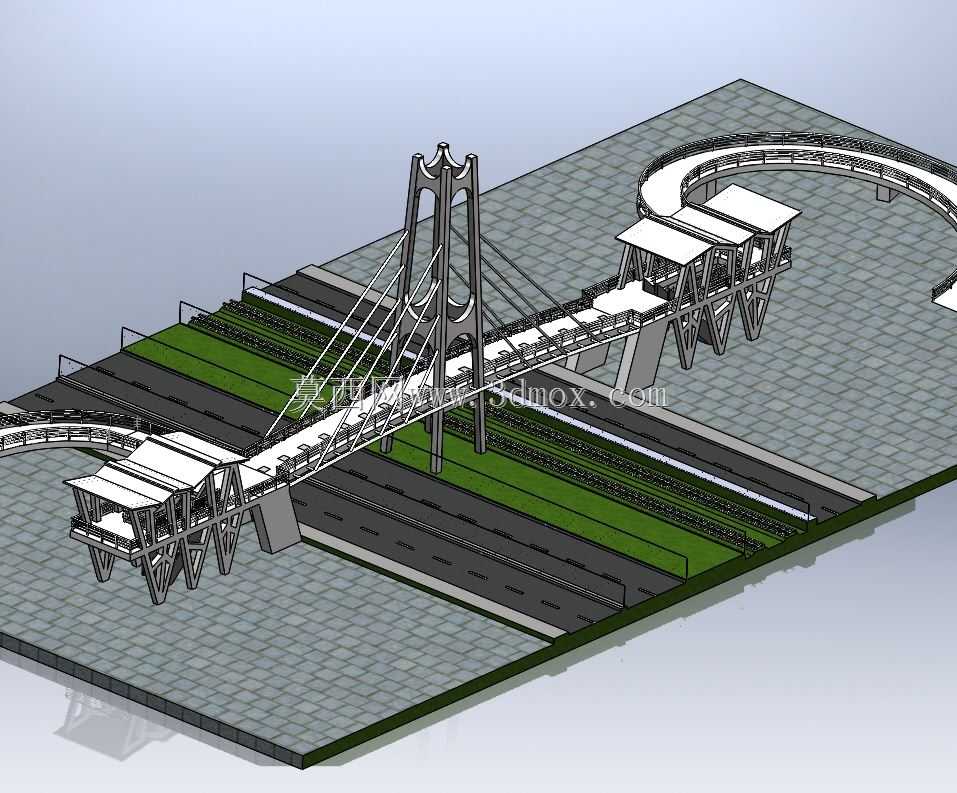

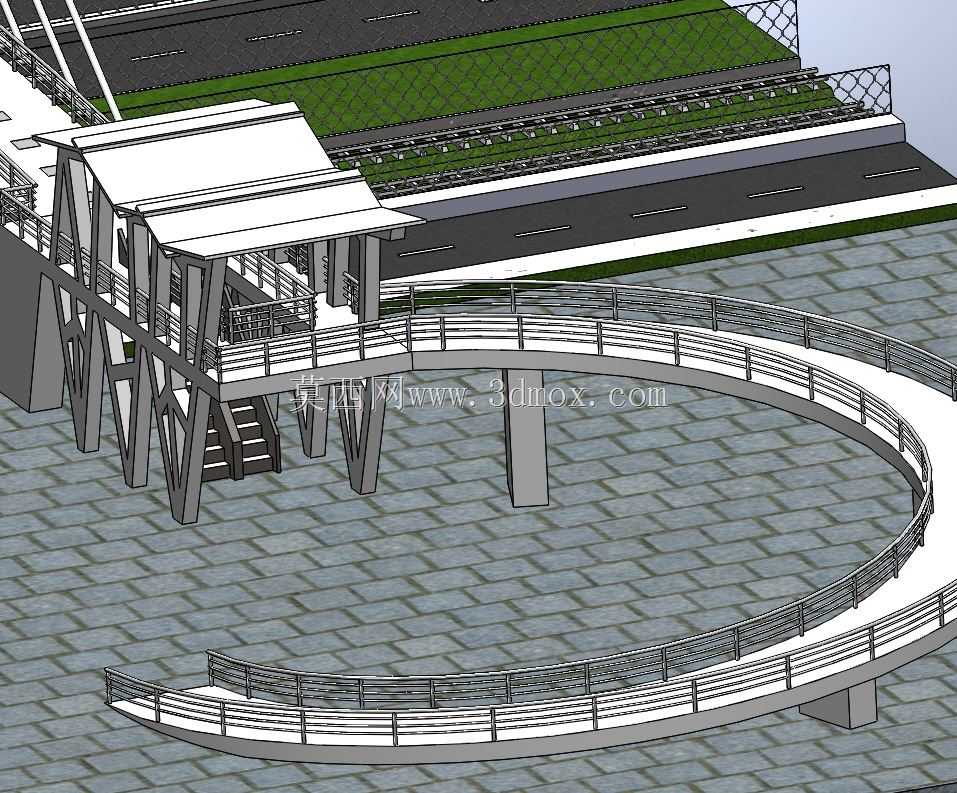

这套人行天桥三维结构方案，主要适配城市核心区主干路跨线过街场景，常见于双向多车道、中央设绿化分隔带、路侧人流密集的商圈、大型社区、学校周边路段，解决路段无过街通道导致的行人绕行距离远、横穿马路风险高的问题，同时兼顾慢行系统的连通需求，可衔接路侧人行道、周边建筑二层连廊、公交站点等不同标高的慢行节点。从实际使用功能来看，主桥承担跨路段的核心通行功能，净空高度满足下方市政道路机动车、常规公交的通行限界要求，避免对地面交通造成净高限制；两侧梯道与弧形匝道分别适配不同出行需求，梯道坡度符合人行踏步的规范要求，供步行人群快速上下桥，弧形匝道采用缓坡设计，可满足非机动车推行、无障碍通行的需求，匝道的曲线半径经过校核，避免推行过程中出现转角过急、通行空间不足的问题。结构设计上采用斜拉受力体系，主塔设置在道路中央分隔带位置，无需在车行道范围内设置过多桥墩，最大程度减少桥墩对地面车道的占用，降低桥梁建设对现有道路通行空间的挤压；拉索对称布置承担主桥竖向荷载，有效减小主梁截面尺寸，降低结构自重，同时主塔造型做了收分与顶部装饰性处理，兼顾市政设施的景观协调性。主梁采用纵横梁格构体系，桥面板预留防滑铺装层安装厚度，两侧设置防护栏杆与遮雨棚安装位，遮雨棚沿主桥与梯道、匝道衔接段布置，覆盖主要停留与通行区域，可在雨雪天气为行人提供临时遮蔽。安装边界方面，主桥两端桥台设置在路侧人行道后方的绿地或退让空间内，梯道与匝道的落地点避开现有市政管线检查井、行道树位置，基础采用桩基础形式，埋深满足道路下方管线的竖向净距要求，施工过程中可采用分段吊装的方式，减少占道施工的周期，降低对地面交通的影响。设计过程中重点校核了不同荷载工况下的结构变形，包括人群满布荷载、极端风荷载、温度变形下的结构位移，拉索的张拉力经过分步计算，确保成桥状态下主梁线形平顺，主塔受力均衡；同时对各衔接段的标高做了连续过渡处理，主桥与匝道、梯道的衔接位置无高差突变，通行面平整，防护栏杆的高度与杆件间距满足安全防护要求，避免出现攀爬、坠物的风险。弧形匝道的走向结合路侧人流来向设置，可直接衔接路口转角的人流集散点，减少行人上桥的绕行距离，匝道两侧同样设置防护结构，曲线段做了加宽处理，满足双向推行非机动车的会车需求。
