鲁尔曼贝尔宁轴承结构三维设计

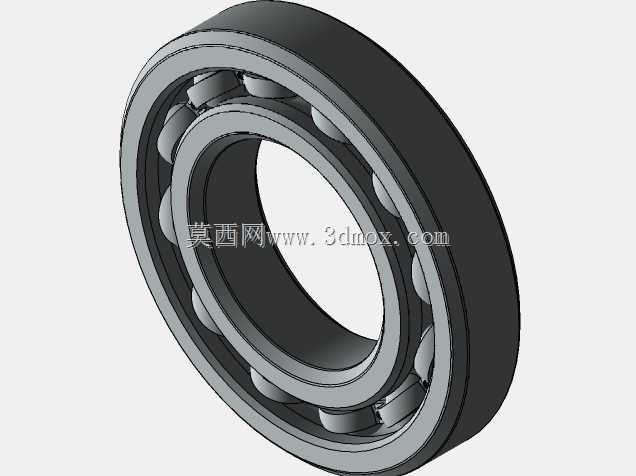

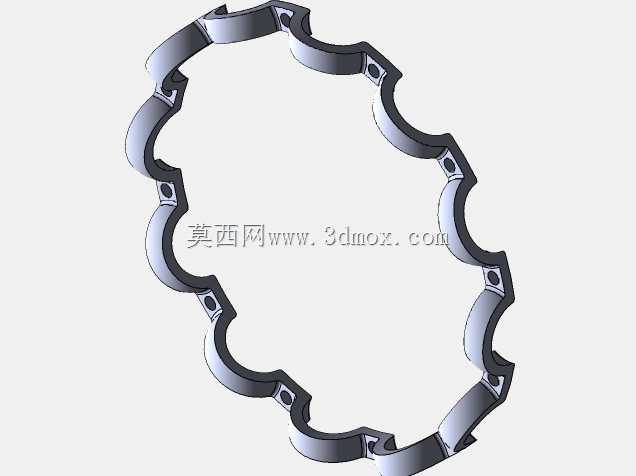

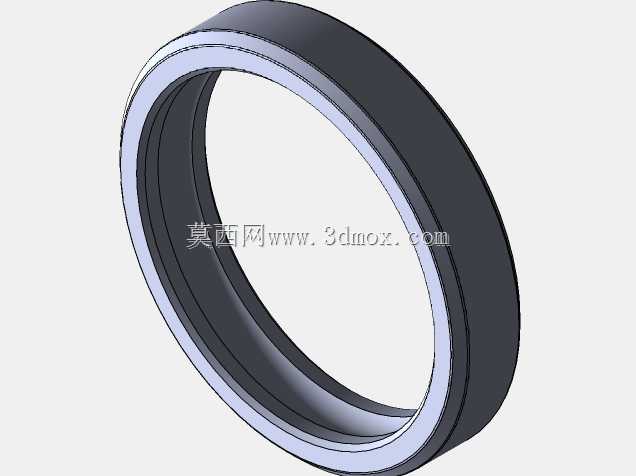

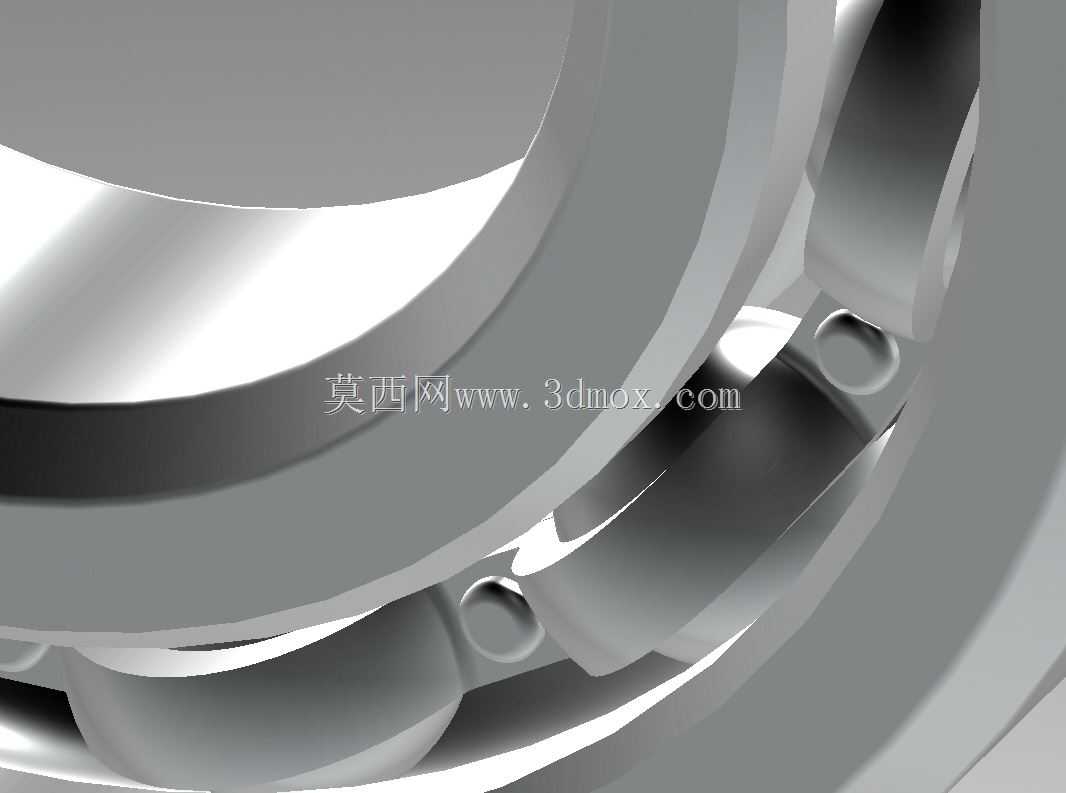

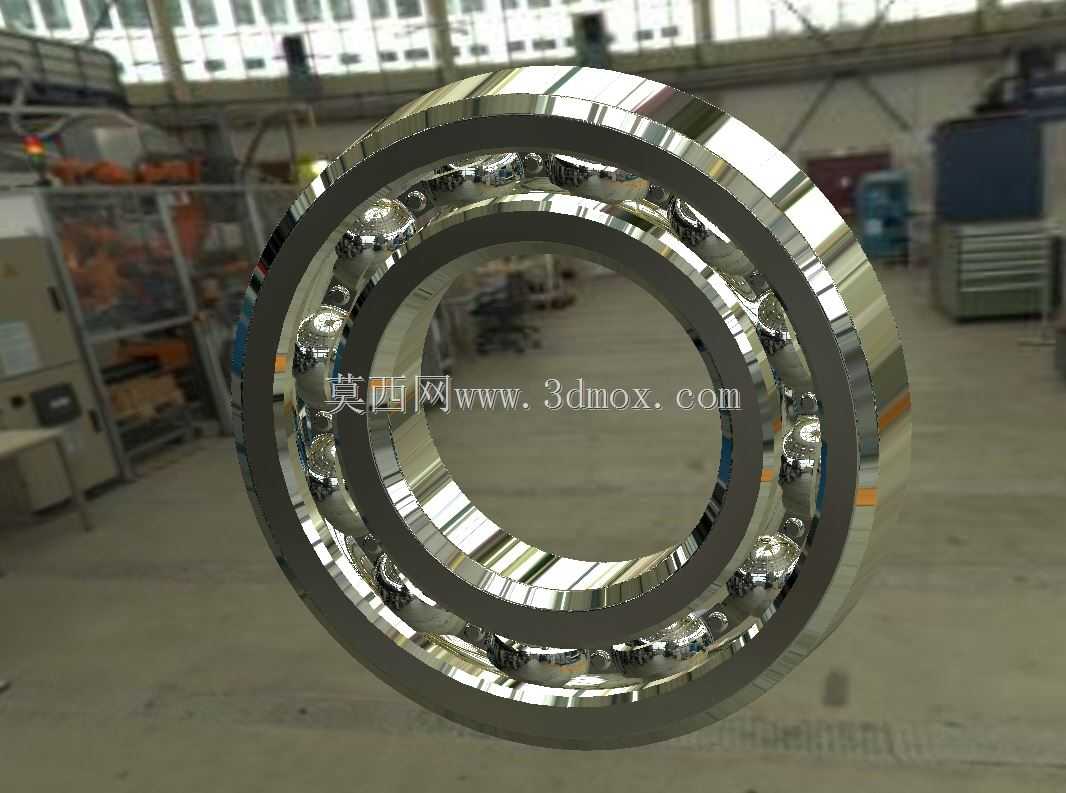

在重载回转传动场景中，这类轴承结构常被应用于工程机械回转机构、大型机床主轴支承、风电设备偏航变桨部位，核心作用是承担径向与轴向复合载荷，同时保障回转部件的转动精度，降低运动过程中的摩擦损耗。从结构设计逻辑来看，该类轴承采用多滚动体均匀排布的设计思路，滚动体与内外滚道的接触曲面经过曲率匹配优化，能够在承受重载时将接触应力均匀分散，避免局部应力集中导致的滚道点蚀、疲劳剥落问题。设计过程中首先需要明确安装边界的尺寸约束，内圈与传动轴的配合公差通常选取过渡配合，保障传动过程中内圈与轴无相对滑移，外圈与安装基座的配合则根据载荷冲击特性选取合适的间隙或过渡配合，避免安装过盈量过大导致的轴承游隙减小，引发运转卡滞、温升过高的问题。从功能特性上看，该轴承的保持架结构采用分段式兜孔设计，能够对每个滚动体实现独立的位置约束，避免滚动体在运转过程中发生相互碰撞、歪斜，保障高速回转工况下滚动体的运动轨迹稳定，同时保持架的材质选取兼顾耐磨与轻量化特性，降低运转过程中的保持架惯性阻力，适配不同转速区间的使用需求。在实际设备选型应用中，需要结合设备的额定载荷、极限转速、工作环境温度、润滑条件来匹配对应的轴承游隙组别，常温常规工况下选取标准组游隙即可满足使用要求，若应用于高温工况或者存在较大安装同轴度误差的场景，则需要选取更大游隙组别，补偿热膨胀与安装误差带来的游隙损失。滚道表面的加工精度直接影响轴承的运转寿命与噪音水平，设计时对滚道的表面粗糙度、圆度、波纹度都有明确的公差要求，装配过程中需要保障内外圈的同轴度，避免偏载导致的滚动体受力不均。润滑通道的设计也是这类轴承结构的重点，合理的润滑脂注入位置与密封结构，能够保障滚动体与滚道接触表面持续形成稳定油膜，同时阻挡外界粉尘、水汽进入轴承内部，避免磨粒磨损与腐蚀问题，延长轴承的维护周期与使用寿命。在三维建模过程中，需要精准还原滚动体与滚道的接触曲面，对保持架的兜孔位置、内外圈的安装止口、密封槽结构都要按照实际加工尺寸进行建模，方便后续进行装配干涉检查、有限元接触应力仿真，验证结构设计的合理性，也能为后续的生产加工、装配工艺制定提供精准的三维数模依据。这类轴承在实际安装时，需要采用专用工装进行压装，避免通过滚动体传递安装压力，导致滚道与滚动体表面出现压痕，影响后续的运转精度，安装完成后需要手动盘动回转部件，检查转动是否顺畅无卡滞，测量运转过程中的温升与振动值，确认安装符合技术要求。
