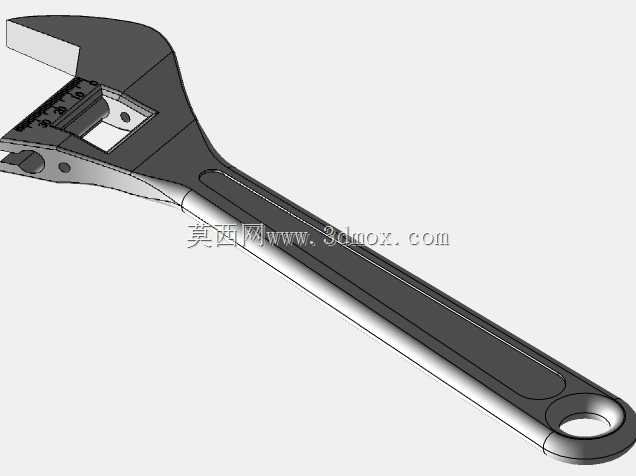

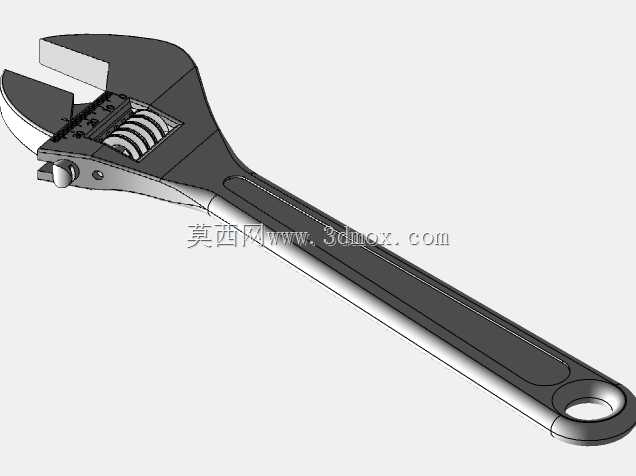

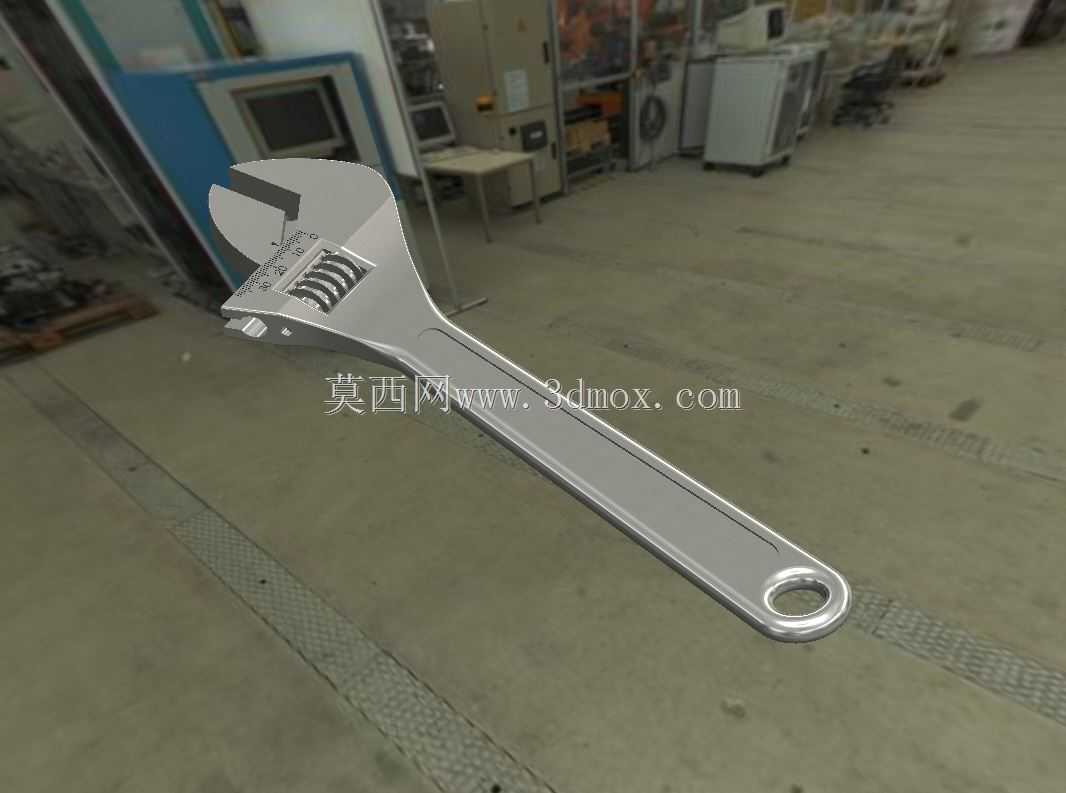

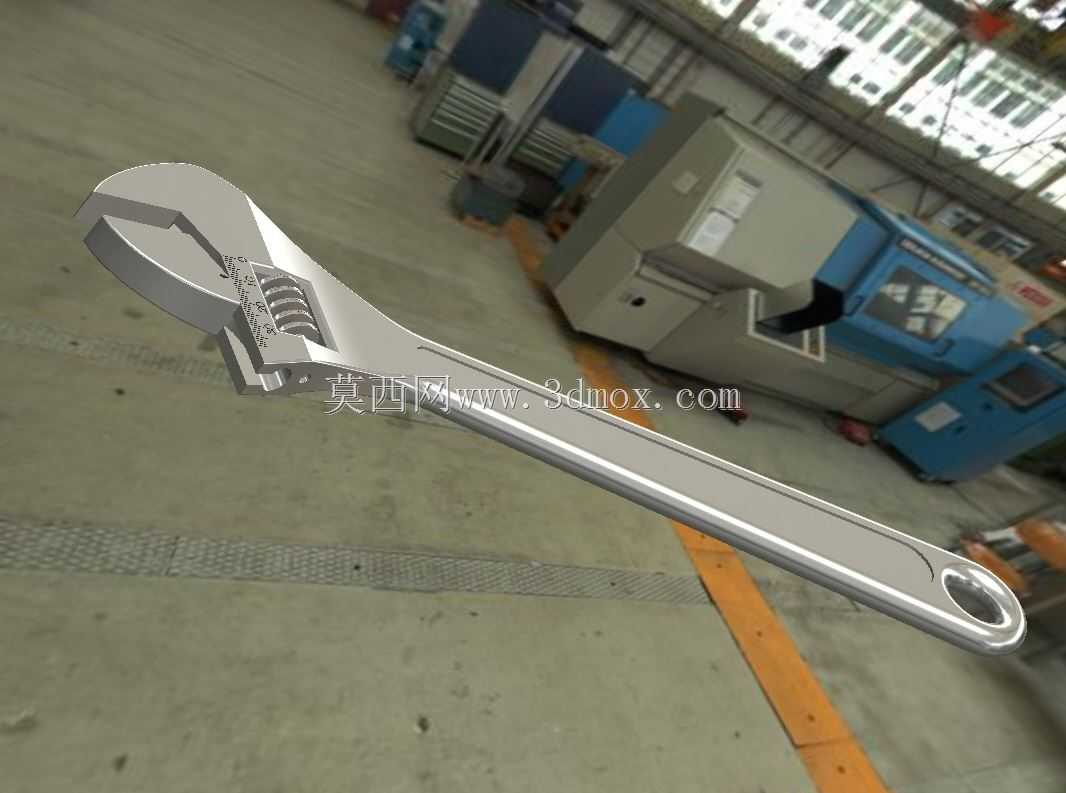

可调式活动扳手精密结构三维数模

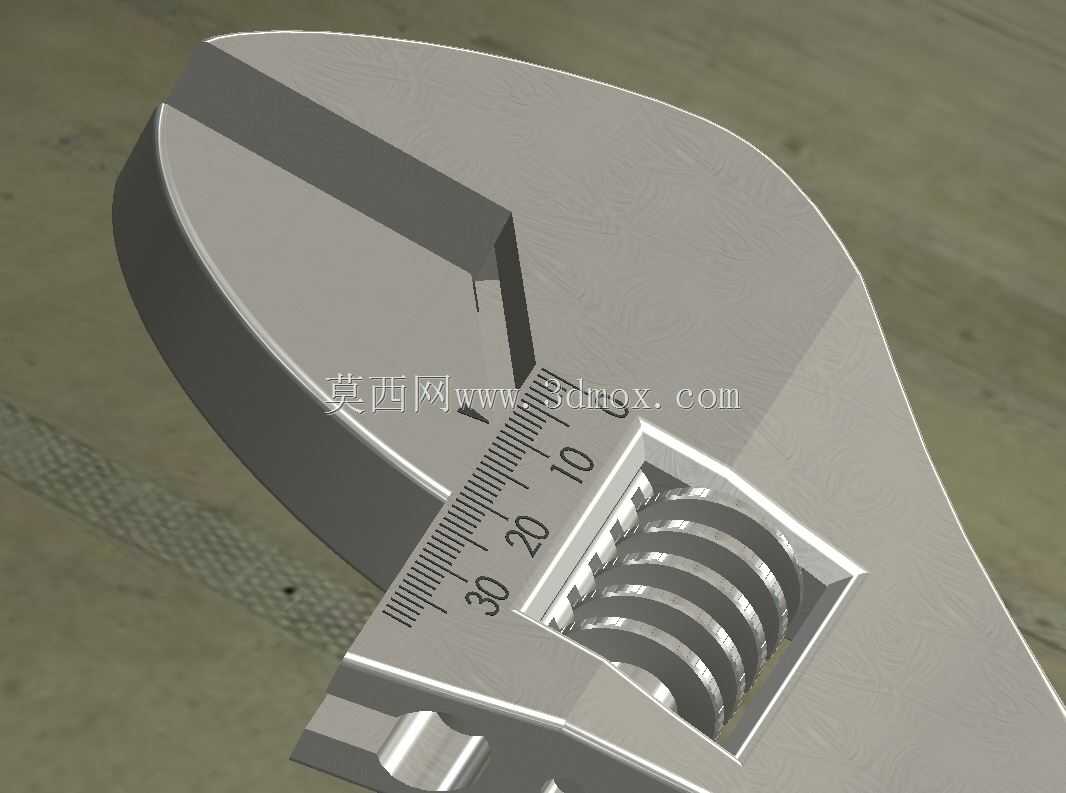

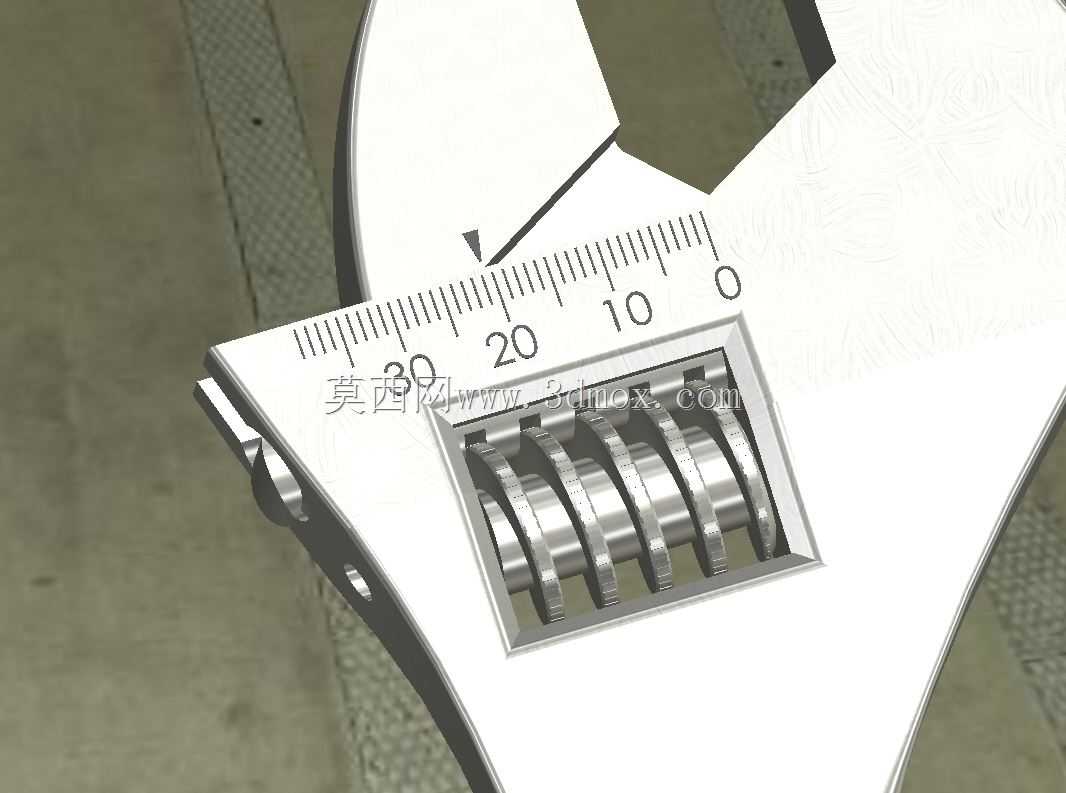

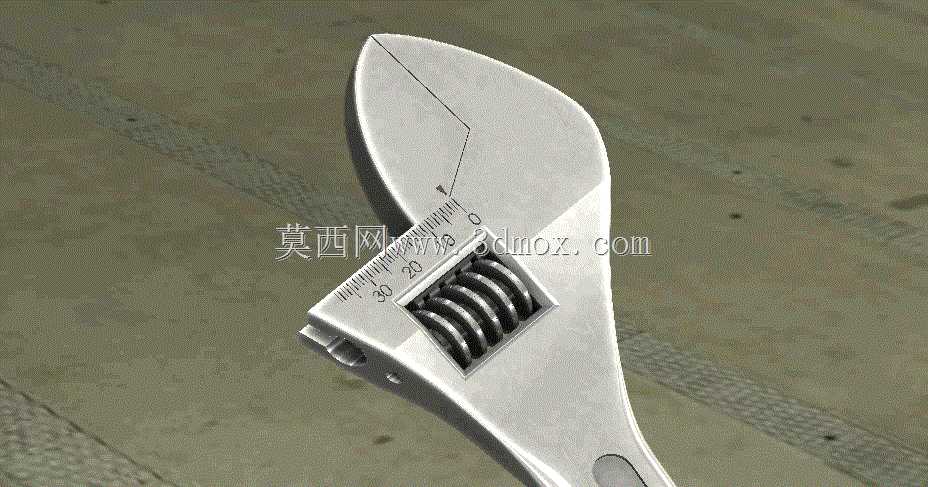

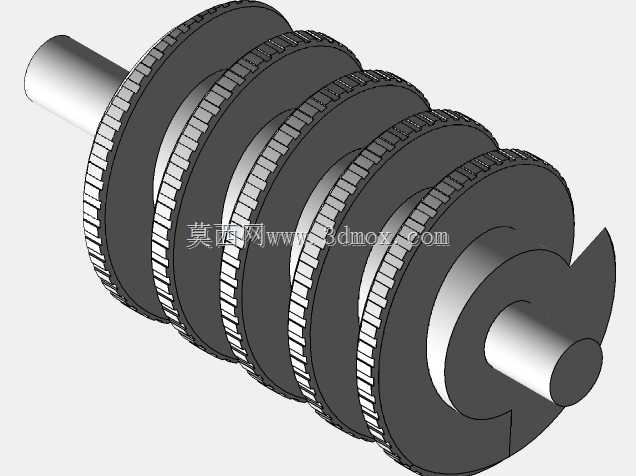

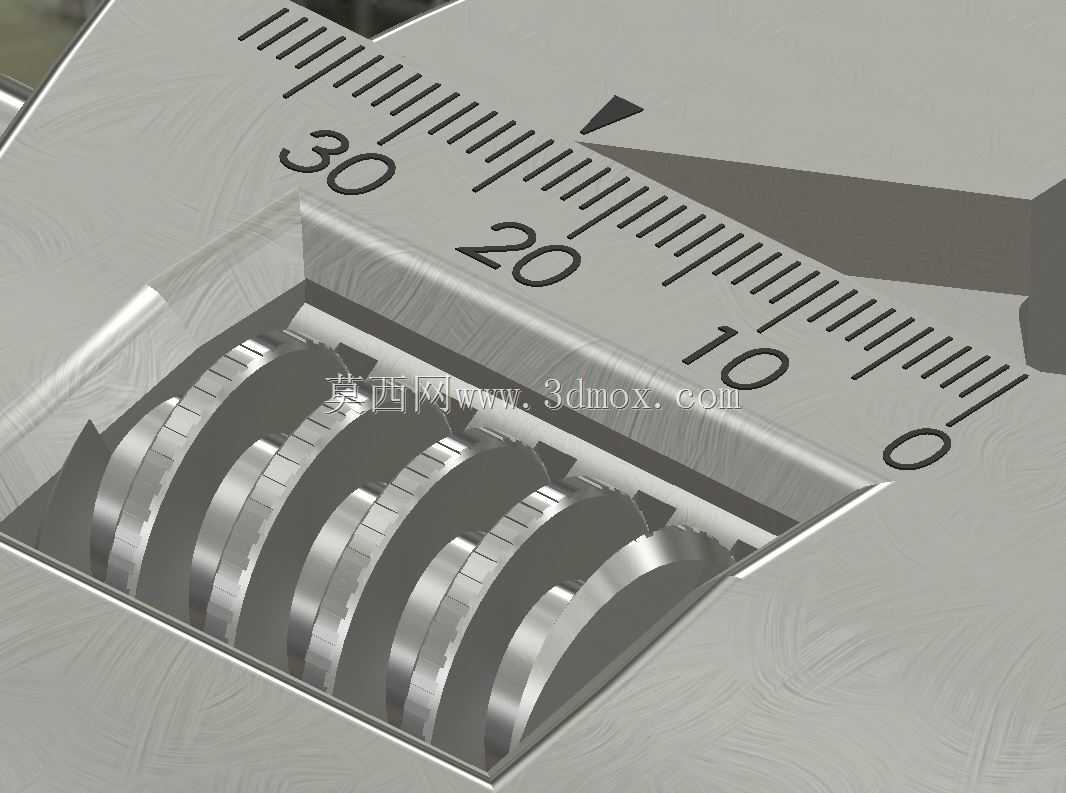

在设备运维、机械装配、家装维修、产线调试等各类作业场景中，活动扳手都是出镜率极高的手动紧固工具，不同于固定开口的呆扳手，它可以通过调节活动钳口的开合宽度，适配多种不同规格的螺栓、螺母，不用携带多把固定尺寸扳手就能完成多数常规紧固作业，大幅降低工具携带负担，提升零散作业的效率。这款可调活动扳手的结构设计完全贴合实际手动工具的工程逻辑，核心的调节机构采用蜗杆与活动钳口底部齿条啮合的传动形式，扳体头部的固定钳口与活动钳口配合形成夹持工作面，钳口工作面做了防滑齿纹处理，夹持紧固件时可以增大接触摩擦力，避免施力过程中出现打滑滑脱的问题，既保护紧固件棱角不被磨圆，也能降低作业时的安全隐患。从结构设计的细节来看，蜗杆部分嵌入扳体头部的安装槽内，两侧通过轴孔定位保证转动顺畅，蜗杆的齿形与活动钳口的齿条齿形做了匹配优化，转动调节时阻尼均匀，不会出现卡滞或者间隙过大的问题，当钳口调节到对应宽度后，啮合结构可以实现自锁，施力扳动过程中钳口不会自行回缩移位，保证夹持的稳定性。扳体的手柄部分按照人体工学做了弧度优化，握持时受力均匀，长时间施力也不会出现明显的硌手感，手柄与头部的过渡区域做了应力分散设计，避免大扭矩施力时在应力集中位置出现断裂失效。在实际的建模过程中，需要重点关注几个配合边界的尺寸控制：首先是活动钳口与扳体头部导向槽的配合间隙，间隙过大会导致钳口晃动，夹持精度不足，间隙过小则会导致调节卡滞，滑动不畅，常规手动工具的配合公差控制在0.05-0.1mm区间，既能保证滑动顺畅，又能控制钳口的晃动量在合理范围内。其次是蜗杆的安装定位，蜗杆的轴线需要与活动钳口的齿条运动方向保持垂直，啮合接触面积需要达到齿面的70%以上，才能保证调节的顺滑度和传动的承载能力，避免局部齿面受力过大出现齿形磨损。另外钳口的开口范围需要覆盖常规作业的常用紧固件尺寸，从最小的M6螺栓到最大的M24螺栓都能实现稳定夹持，满足多数日常运维、装配作业的使用需求。钳口头部的厚度设计也做了优化，较薄的头部可以伸入空间相对狭窄的作业位置，比如设备内部的紧固件安装位、管路密集区域的螺母位置，拓展了工具的适用场景。扳体表面的刻度标识直接做在钳口侧边，调节时可以直观看到当前的开口宽度，快速匹配对应规格的紧固件，不用反复试凑调节，提升作业效率。从结构强度的设计逻辑来看，扳体整体采用高强度合金钢的等强度设计思路，头部受力较大的区域做了加厚处理，手柄部分在保证强度的前提下适当减重，整体重量控制在手动长时间握持无明显负担的区间，同时满足最大扭矩施力时的强度要求，不会出现扳体变形、断裂的问题。活动钳口的导向部分做了加长设计，增大与扳体导向槽的接触长度，提升大扭矩施力时钳口的稳定性，避免钳口出现上翘歪斜的情况。蜗杆的端部设计了适合手指拨动的滚花结构，不用借助其他工具就能徒手转动调节，单手就可以完成开口宽度的调整，适合高空作业或者单手持物作业时的操作需求。在实际的三维建模过程中，所有的配合面都做了贴合处理，没有多余的干涉结构，各个运动部件可以实现真实的调节动作模拟，既可以用于工具类产品的结构设计参考，也可以用于装配维修教学的演示模型，帮助从业者理解活动扳手的内部传动逻辑和受力特点，也能作为手动工具选型时的结构参考，对比不同结构活动扳手的设计差异。
