工业传动滚子链条三维结构设计

在各类机械传动场景中，链条作为挠性传动的核心部件，承担着传递动力、输送物料的关键作用，从常规的输送线体、机床传动机构，到摩托车、自行车的动力传输系统，再到农业机械、矿山设备的重载传动单元，都能见到这类滚子链条的应用身影。不同于齿轮传动的刚性啮合、带传动的摩擦传力，链条传动能在高温、多尘、油污等恶劣工况下保持稳定的传动比，不会出现带传动的打滑问题，也不需要齿轮传动那样严苛的中心距安装精度，能适配两轴中心距较大的传动布局，在长距离动力传递场景中有着不可替代的结构优势。

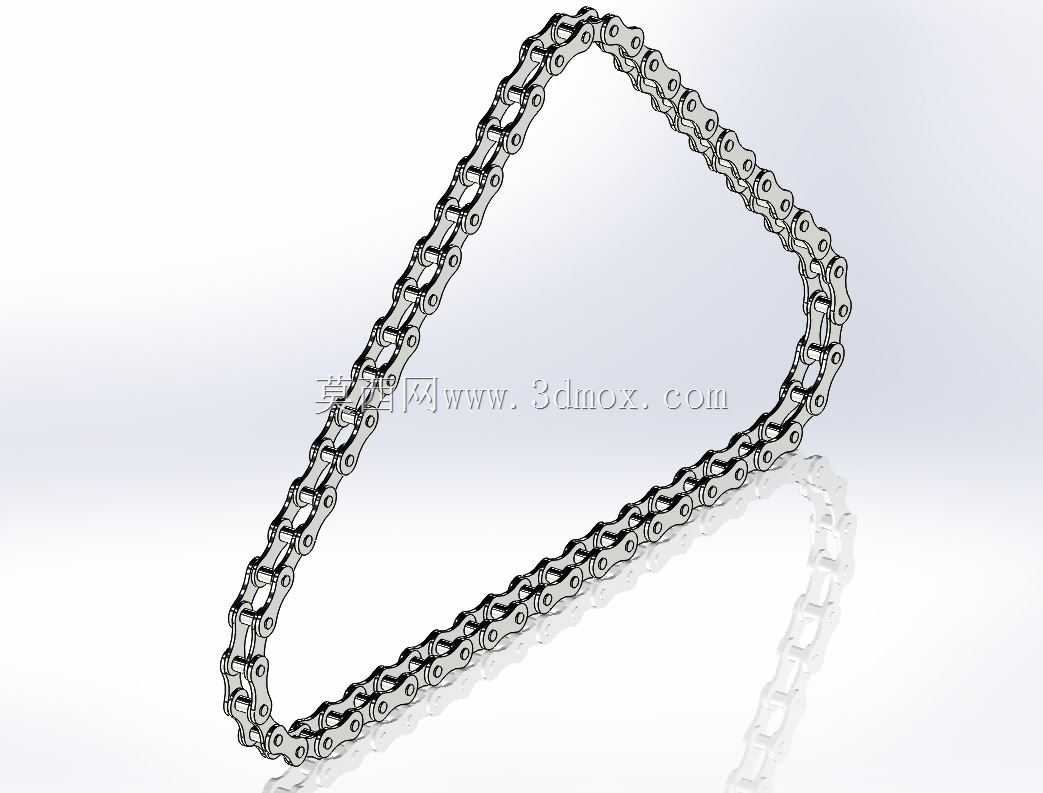

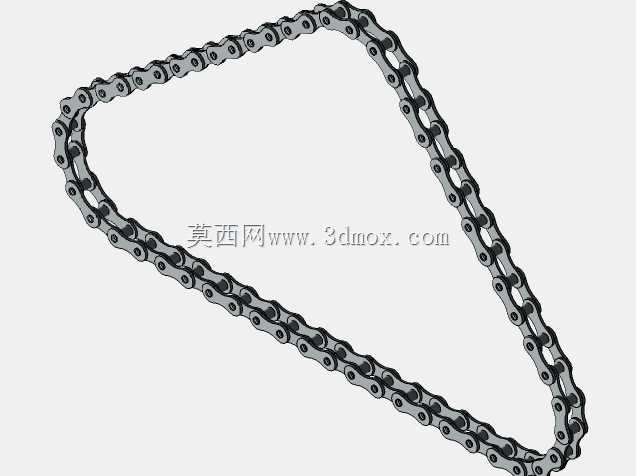

本次设计的链条采用标准滚子链结构，由内链节、外链节交替铰接组成，每个内链节包含两片内链板、两个套筒、两个滚子，外链节包含两片外链板与两个销轴，销轴穿过套筒实现相邻链节的铰接，滚子空套在套筒外侧，与链轮轮齿啮合时可自由转动，大幅降低啮合过程中的摩擦磨损。设计过程中首先匹配标准链轮的齿形参数，确定链节距、滚子外径、内节内宽等核心配合尺寸，确保链条与对应规格链轮啮合时不会出现卡滞、跳齿问题；链板采用8字形落料外形，在保证链板抗拉强度的前提下，尽可能降低链板的整体重量与运动过程中的惯性力，适配中高速传动场景的动平衡要求。

从安装边界来看，链条的安装需要预留足够的张紧调节空间，通常水平布置的传动场景中，链条的松边应设置在下方，避免松边垂度过大导致啮合时卡齿、掉链问题；两链轮的端面需保证共面，轴向偏移量不能超过链节长度的2%，否则会加速链板侧面与链轮齿侧的磨损，大幅缩短链条使用寿命。设计时还考虑了链条的润滑通道，套筒与销轴的铰接间隙预留了润滑脂存储空间，滚子与套筒的配合间隙也能在运转过程中带入少量润滑油，降低铰接副的磨损速率，针对重载传动场景，还可在链板上预留注油孔位置，适配强制润滑的安装需求。

在实际设备选型中，这类链条的选用需要先核算传动功率、输入转速、传动比、中心距等核心参数，根据工况系数修正所需的链条额定功率，再匹配对应链号的规格，避免选型过小导致链条过早拉伸断裂，或是选型过大造成传动系统冗余、成本浪费。建模过程中对每个链节的铰接配合做了运动仿真验证，模拟链条绕链轮转动时的运动轨迹，确认相邻链节在最大摆角位置不会出现结构干涉，链板的倒角、销轴的铆接位置都按照实际加工工艺做了细节还原，可直接用于传动系统的装配干涉检查、运动仿真模拟，也能作为非标链条改型设计的基础模型，调整链节数量、链板厚度、滚子尺寸即可适配不同的传动载荷需求。

不同于输送用的异形链条，这款传动用滚子链的结构更紧凑，铰接副的配合精度更高，能适配更高的传动线速度，在机床的进给传动、包装设备的物料输送、农机的割台传动等场景中都能直接套用结构参数。建模时还原了链条的自然垂度特性，在非张紧状态下链节之间的铰接间隙会让链条呈现自然的下垂形态，装配到设备中时可根据实际张紧结构调整张紧轮的位置，保证链条的初始张紧力处于合理区间，既不会因为张紧力过大加剧销轴与套筒的磨损，也不会因为张紧力过小出现传动抖动、跳齿问题。
