在工业微波加热、实验室微波反应设备以及商用微波源的配套结构中,这类磁控管配套的漩涡调节部件是核心的气流与场强调节组件,日常设备运维中经常会遇到原厂旋钮磨损、调节齿打滑导致的参数失准问题,很多结构工程师在做设备改造、备件替换时,需要精准还原这类部件的安装配合关系,避免出现装配后卡滞、调节精度不足的问题。从实际使用场景来看,这类部件安装在磁控管的端部调节位,主要作用是通过旋转改变磁控管耦合口的导通角度,调整微波场的漩涡分布状态,进而匹配不同负载下的微波输出效率,避免出现局部场强过高导致的打火、负载加热不均问题,在食品微波烘干、材料微波烧结、实验室微波消解设备上都有广泛应用,很多设备原厂备件采购周期长,自行测绘建模做替换件是一线运维和结构设计人员的常见需求。

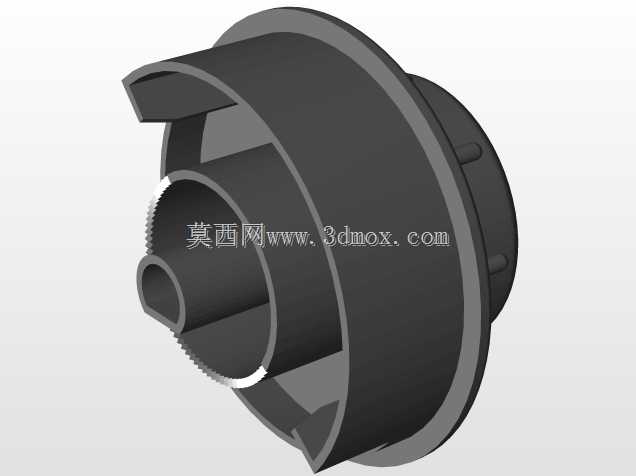

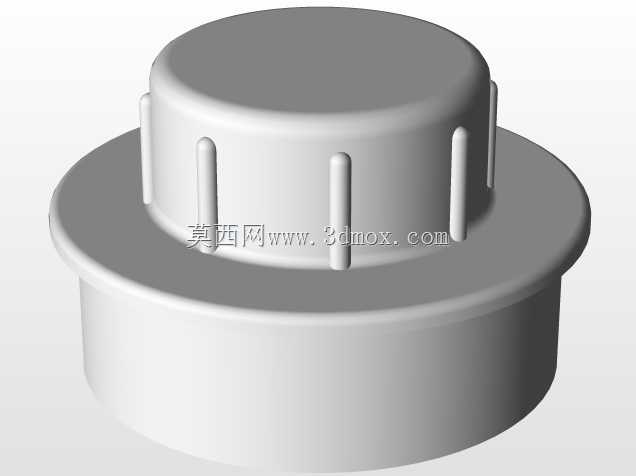

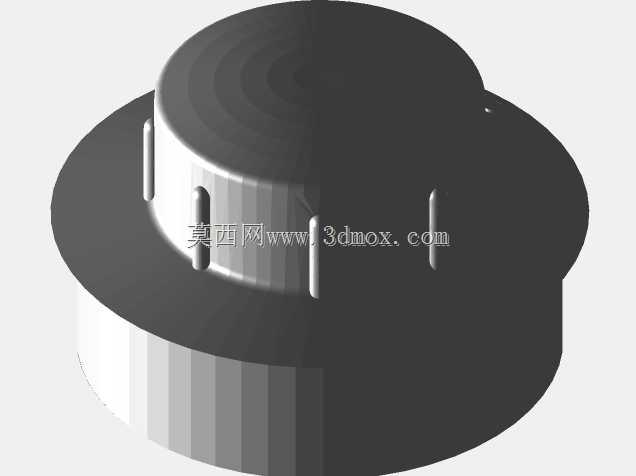

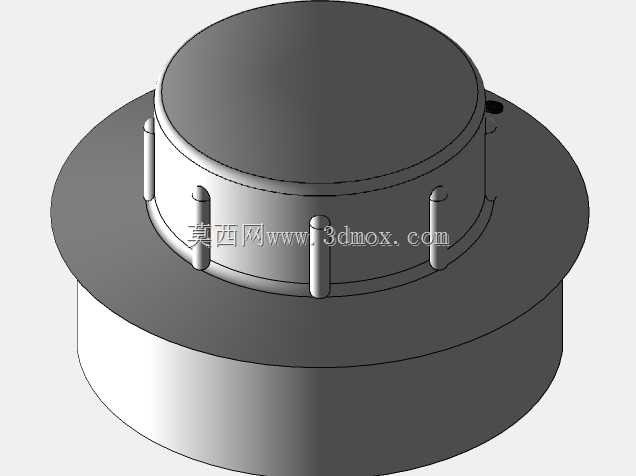

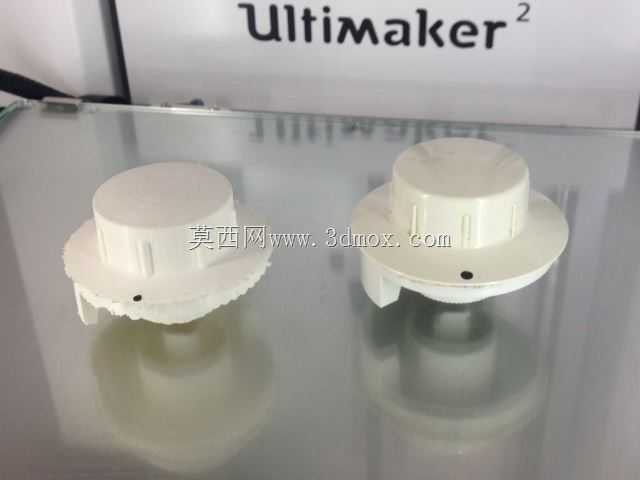

从结构设计思路来看,这个部件采用了同轴分层的结构设计,顶部的旋钮帽做了竖向的防滑筋条,徒手调节时不需要额外工具就能获得足够的摩擦力,筋条的高度控制在1.2mm左右,既不会因为凸起过高积灰,也不会因为太浅导致湿手操作打滑。中间的法兰盘是安装定位的核心边界,法兰的外径比安装面板的开孔大4mm,安装时法兰贴合在设备面板外侧,下方的柱体穿过面板开孔,柱体上的卡接槽和设备内部的定位弹片配合,不需要额外螺丝就能完成轴向固定,装配效率比螺纹固定高很多,也避免了长期震动下螺丝松动的问题。柱体下端的齿圈是调节传动的核心,齿形采用了细模数的直齿设计,和磁控管调节端的齿槽完全啮合,旋转间隙控制在0.1mm以内,调节时没有空行程,能精准对应刻度盘的参数指示,不会出现调节滞后的问题。

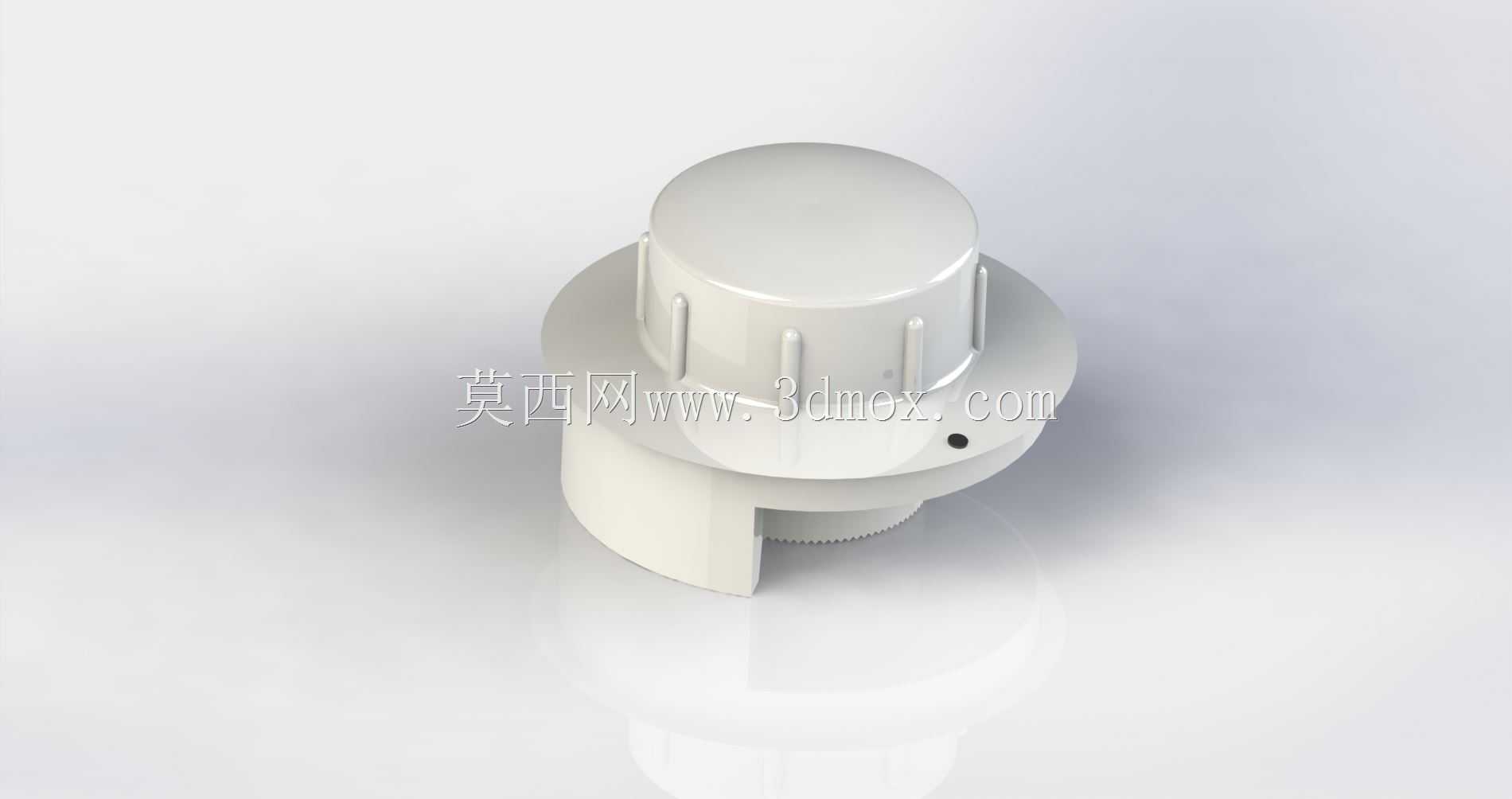

从安装边界尺寸来看,法兰盘的厚度为2mm,保证安装后不会因为面板受力出现变形,下方柱体的长度根据常规设备面板的厚度设计,适配1.5-3mm厚度的金属面板,柱体侧面的定位小孔是防呆设计,安装时对准面板上的定位凸点,就能保证旋钮初始零位和磁控管的初始状态对齐,不需要装配后反复校准零位。部件侧面的缺口是避让结构,避开设备内部的布线和邻近的电子元件,避免旋转时刮蹭导线导致绝缘层破损。整个部件的材质选型一般采用阻燃PBT加玻纤增强,耐温等级达到150摄氏度,能承受磁控管工作时传导的持续高温,长期使用不会出现受热变形、旋钮开裂的问题,表面做了哑光磨砂处理,不会在设备面板上形成反光干扰操作人员观察刻度。
在实际建模还原这类部件的时候,需要重点关注几个配合尺寸的公差:下端齿圈的齿顶圆公差要控制在h7级别,和磁控管调节端的配合间隙不能超过0.15mm,否则长期使用会出现齿面磨损打滑;法兰下方的柱体直径和面板开孔的配合采用间隙配合,间隙控制在0.2-0.3mm,既能保证插拔装配顺畅,也不会因为间隙过大导致旋钮晃动;顶部防滑筋的脱模斜度控制在1.5度,符合注塑件的生产工艺要求,不需要做额外的滑块结构就能顺利脱模,量产时的模具成本更低。很多新手建模时容易忽略柱体上的防呆小孔位置,导致装配后零位偏移,调节范围和原厂部件不匹配,实际测绘时要以齿圈的零位齿为基准,对齐防呆孔的中心位置,保证装配后的调节行程和原厂部件完全一致。这类部件虽然看起来结构简单,但是直接关系到微波设备的输出稳定性,尺寸偏差过大会导致磁控管工作状态异常,甚至出现磁控管过载烧毁的问题,所以建模时每一处配合尺寸都要严格对照实际安装边界校核,不能只看外观相似就忽略配合精度。
