惠而浦滤网固定夹公鸡卡扣结构

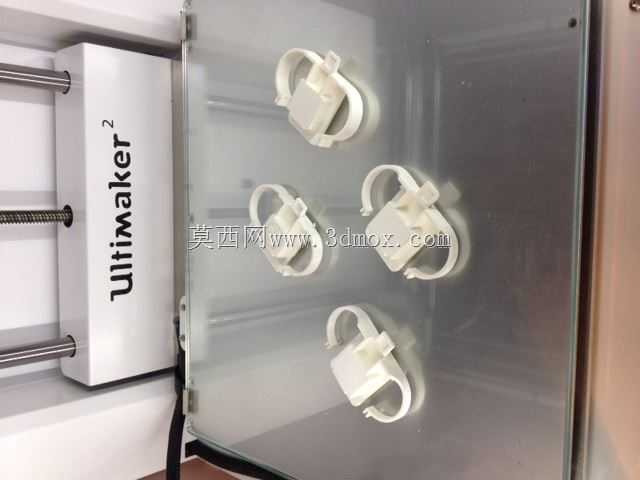

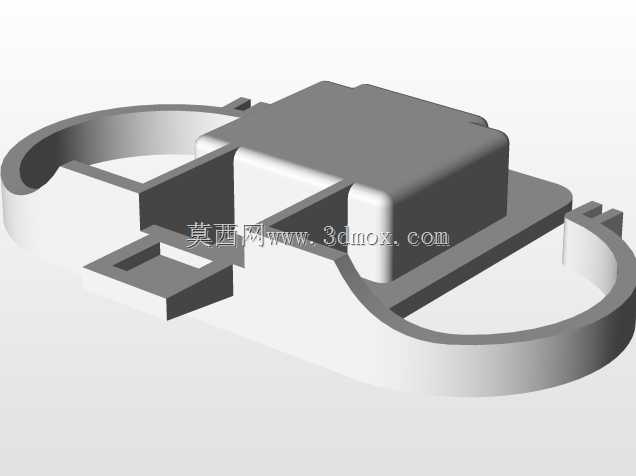

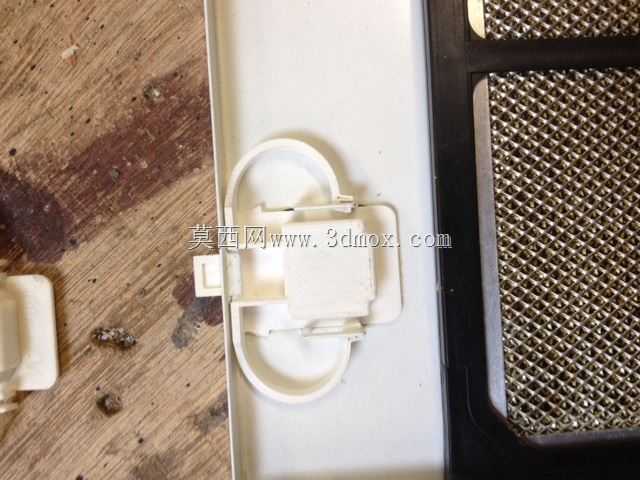

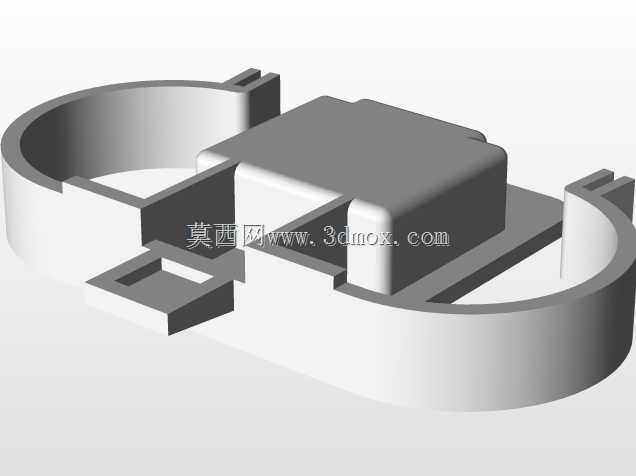

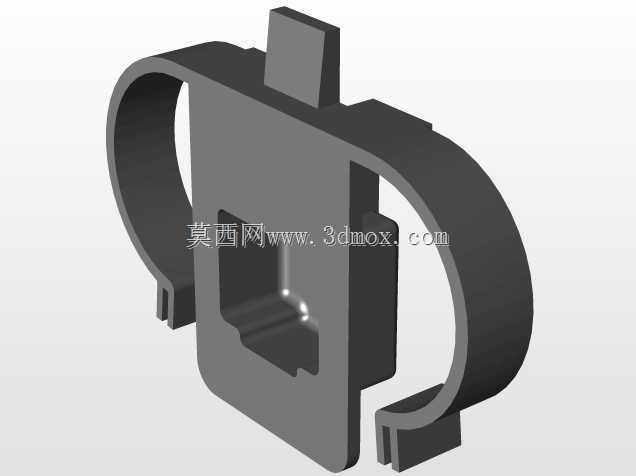

做家电结构设计的同行多半都碰过滤网固定的糟心事，尤其是嵌入式滤网，要么拆洗费劲用户吐槽，要么卡不紧用久了漏风漏灰，这款适配惠而浦机型的卡扣式固定夹，就是专门针对进风侧金属滤网的快装需求做的结构。日常在新风系统、嵌入式厨电、柜式空调的进风段，金属编织滤网承担着拦截毛发、浮尘的作用，需要定期抽出来冲洗，要是用螺丝固定，用户拆洗得找螺丝刀，装回去还容易滑牙；要是用普通的平扣，滤网受气流负压拉扯很容易脱开，边缘漏风的话，后面的换热芯或者HEPA滤网很快就会被未经过滤的灰尘堵死。这款卡扣的设计思路完全是顺着实际使用场景来的，整体采用带圆弧抱边的框型结构，上下两个对称的弹性卡臂是核心功能区，卡臂末端做了向内的倒扣，安装的时候先把卡扣底座贴在滤网边框的安装位上，抱边刚好兜住滤网的塑料边框侧边，不需要额外打胶或者上螺丝，靠卡臂的弹性变形就能卡在边框的预留卡槽里，装的时候对准位置一按就到位，拆的时候捏着上下卡臂的凸起就能脱开，徒手就能操作，完全不需要工具。从安装边界来看，这款卡扣的底座贴合面是平的，适配厚度在1.2mm到1.8mm之间的塑料边框，卡臂张开的最大行程是6mm，倒扣的卡合量留了1.5mm，既不会因为卡合量太大拆的时候费劲，也不会因为卡合量太小受震动松脱。中间的方形按压区是特意做的受力面，用户拆装的时候手指按在这个位置，力能直接传到卡臂上，不会按偏把卡扣掰断。实际装机测试的时候，滤网在每秒3米的迎面风速下，卡扣没有出现脱开的情况，反复拆装500次之后，卡臂的弹性变形量还在材料允许的范围内，没有出现断裂或者塑性变形的问题。和市面上常见的滤网卡扣比，这款结构没有多余的零件，整体是一体式注塑成型，生产的时候只需要一套两板模就能做，浇口留在底座背面，装完之后完全看不到浇口痕迹，外观面不会有瑕疵。另外卡扣的外边缘全部做了R1.5的圆角，用户拆洗滤网的时候不会被锐边划手，这点细节在之前的老款结构上是没做到的，之前有用户反馈拆滤网被卡扣边缘刮破手，这次改结构的时候特意把所有外露的锐边都倒了圆角。在结构强度校核的时候，考虑到家电使用环境可能有高低温变化，材料选用的是耐候性较好的ABS，在-10℃到60℃的环境温度下，卡臂的弹性保持率能达到90%以上，不会因为冬天温度低变脆一捏就断。安装的时候不需要在边框上开复杂的孔，只需要在边框对应位置压出两个浅卡槽就行，边框的模具改动量很小，能直接适配现有多数惠而浦机型的滤网边框结构，不用重新开整套滤网的模具，能省不少开模成本。实际使用中，这种卡扣除了固定金属滤网，也能用来固定设备内部的防尘棉、线束盖板这类需要经常拆装的轻薄件，只要安装位的边框厚度在适配范围内，都能通用。做结构设计的时候很多人觉得小卡扣不重要，实际上这类用户直接接触的小零件，恰恰是影响使用体验的关键，卡得紧、拆得顺、不划手、用不坏，这几个点看着简单，每一点都要在结构上做对应的细节处理，比如卡臂的厚度做1.2mm，既能保证足够的卡紧力，又不会因为太硬捏不动；倒扣的导入角做30度，安装的时候能顺着斜面滑进去，不需要用太大的力按；底座背面做了两条0.3mm高的定位筋，装的时候能卡在边框的定位槽里，不会装歪滑位。这些细节都是在实际装机测试的时候一点点调出来的，最初的手板版本卡臂厚度做了1.5mm，结果女用户反馈捏不动拆不开，后来把厚度减到1.2mm，又在卡臂外侧做了内凹的指位，捏的时候手指能吃上力，拆装的力度刚好控制在20牛左右，成年人徒手就能操作，又不会因为太松自己脱开。
