简易异常调节机构装配结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:332429
  • 简易异常调节机构装配结构设计
  • 简易异常调节机构装配结构设计
  • 简易异常调节机构装配结构设计
  • 简易异常调节机构装配结构设计
  • 简易异常调节机构装配结构设计
  • 简易异常调节机构装配结构设计

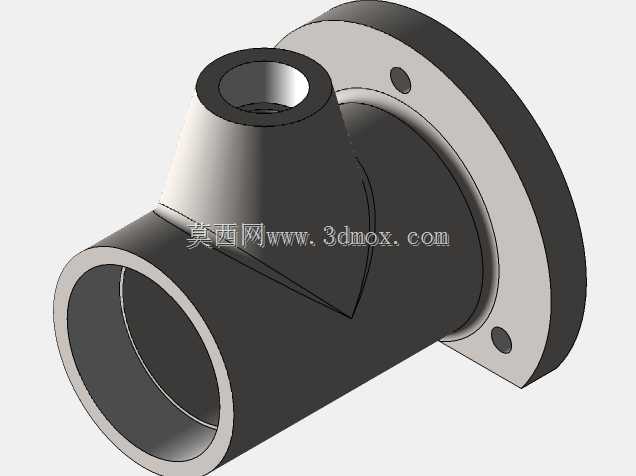

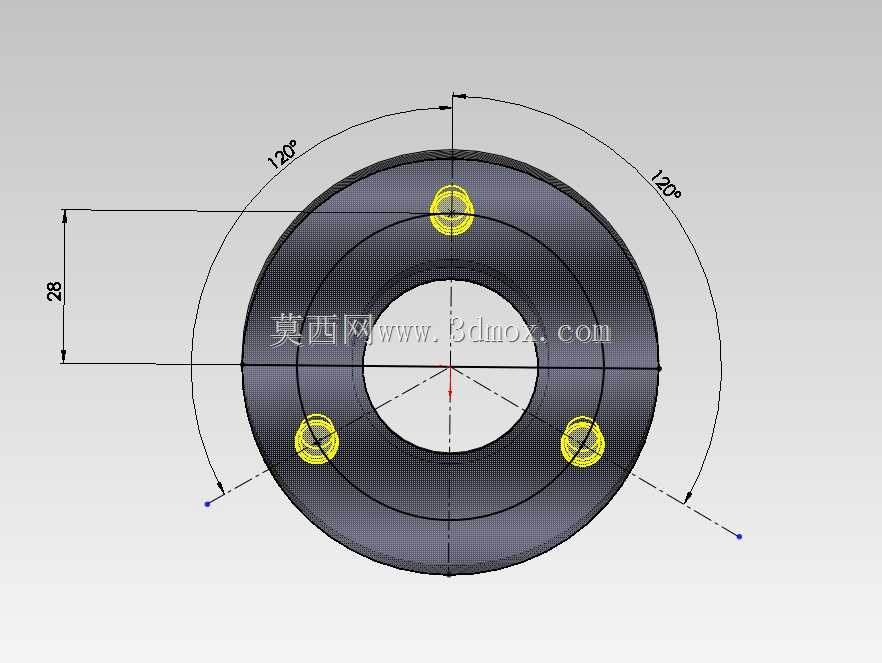

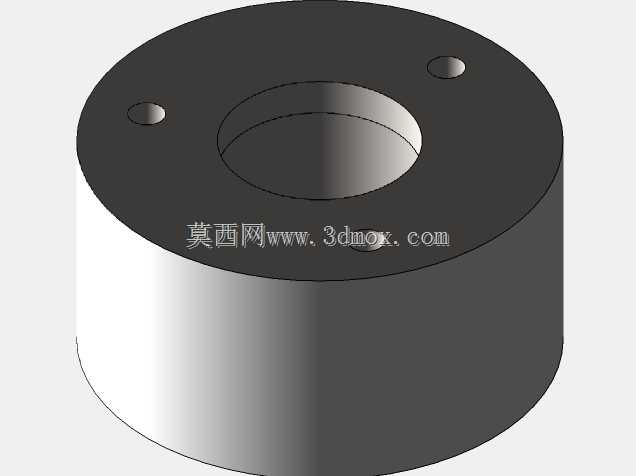

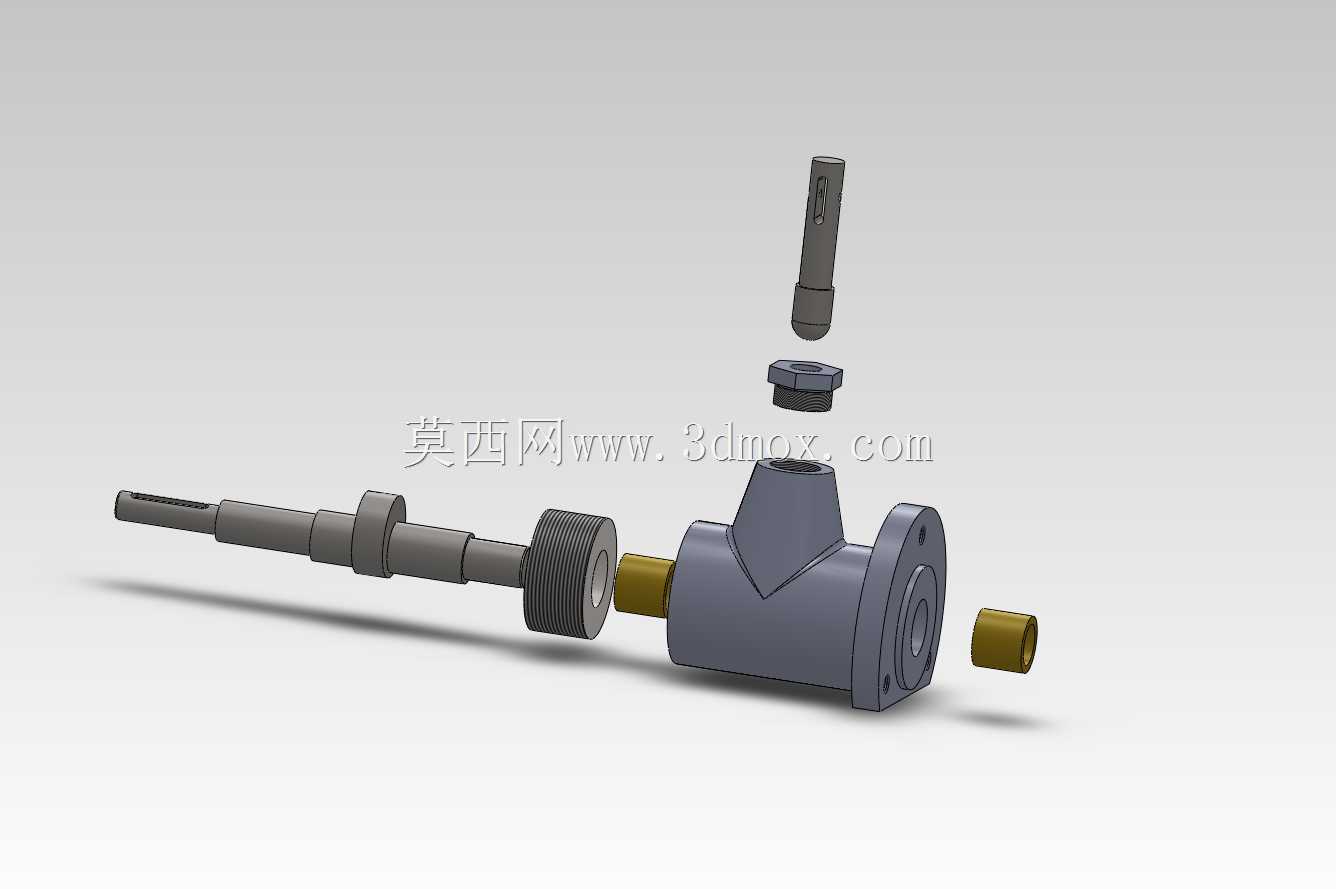

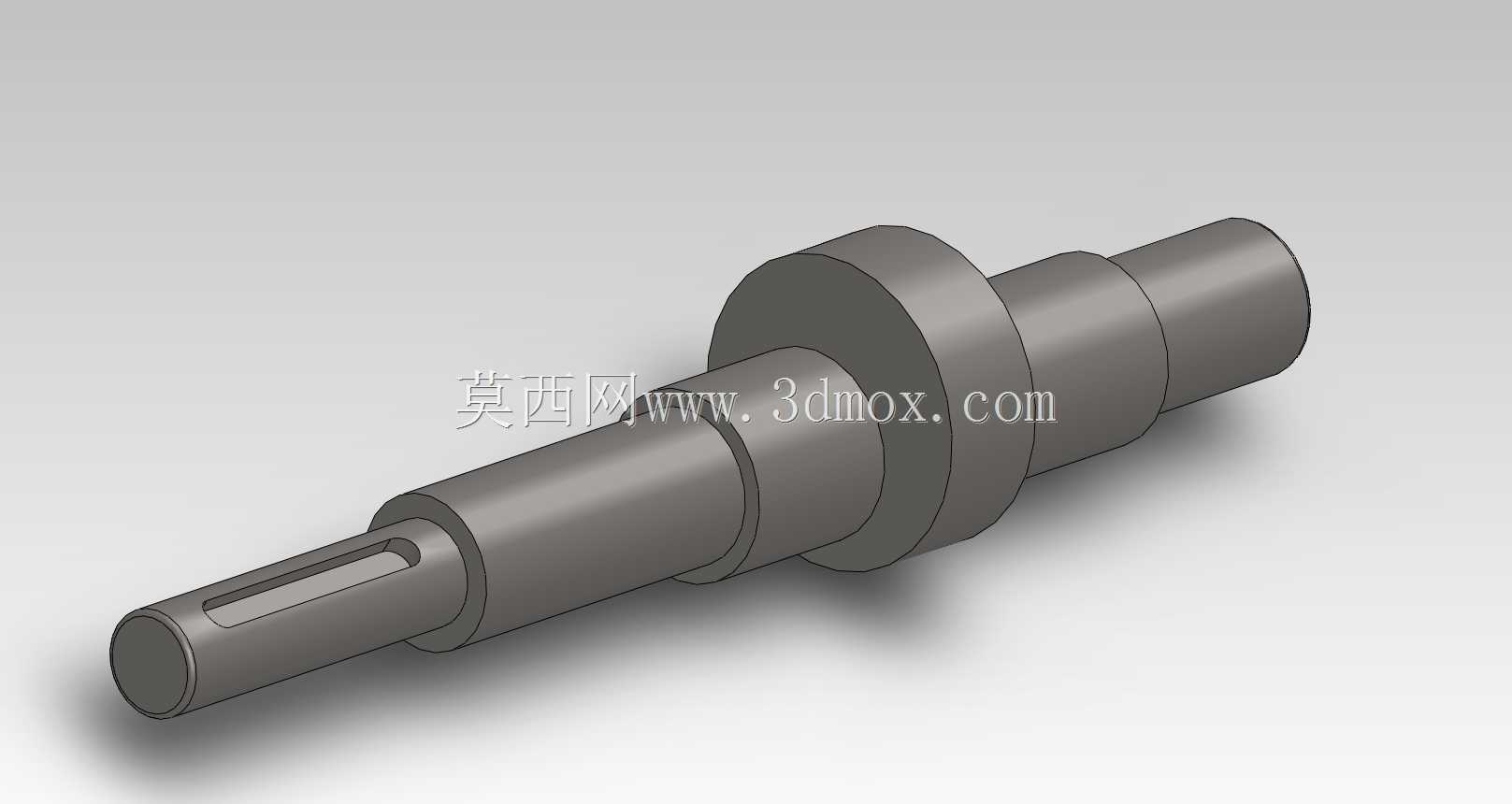

这套调节类机械构件的设计,最初是面向小型流体管路的通断与开度异常修正场景做的结构验证,日常在实验室小型流体试验台、教学演示台架上的应用频次较高,也可作为简易调压回路的备用调节单元使用,不需要复杂的电控辅助,纯机械结构就能完成手动调节与位置锁止的动作。从实际装配逻辑来看,整套构件以中部的阀体基座作为核心承载件,阀体一侧带法兰安装面,可通过周向均布的螺栓孔直接对接管路端的法兰盘,安装时需要保证法兰端面的密封槽与管路侧的密封垫片完全对齐,避免出现流体渗漏的问题;阀体另一侧预留了铜质衬套的安装位,衬套与阀体采用过盈配合压装,用来降低传动杆往复动作时的磨损,延长构件的整体使用寿命。传动杆作为核心动作执行件,沿轴向设计了多段阶梯轴结构,不同轴段分别承担定位、传动、密封、手轮安装的功能:靠近阀体内部的轴段做了表面粗糙度细化处理,和阀体内腔的配合间隙控制在0.02mm以内,既保证动作顺畅不会卡滞,又能避免流体从配合间隙处泄漏;中段的环形槽用来安装密封圈,进一步提升密封可靠性;外侧的轴段加工有细牙螺纹,用来和调节手轮配合,转动手轮时就能带动传动杆沿轴向做直线位移,改变阀体内腔的通流面积,从而实现压力、流量的调节。在传动杆的顶端设计了独立的锁紧组件,由锁紧螺母和顶端的调节顶杆组成,当调节到目标开度之后,拧紧锁紧螺母就能将传动杆的位置完全锁死,避免设备运行过程中因为振动、流体冲击导致传动杆移位,出现参数漂移的异常问题;顶端的调节顶杆还可以做微调动作,应对小幅度的参数修正需求,不需要大幅度转动手轮就能完成精度校准。从安装边界来看,整套构件沿传动杆轴向的总长度控制在180mm以内,阀体主体的最大径向尺寸不超过60mm,法兰安装面的螺栓孔中心圆直径为45mm,适配DN15规格的常规管路接口,不需要对现有管路做大规模改造就能直接加装,适合在空间紧凑的试验台架、教学演示装置上布置。设计过程中特意简化了不必要的复杂结构,所有零件都采用常规的机加工工艺就能完成生产,没有特殊的异形结构或者难加工特征,轴类零件采用普通车床就能完成各阶梯段的车削加工,阀体采用铸铁或者铝合金压铸毛坯后做简单的铣削、钻孔工序即可,锁紧螺母、铜衬套都可以采用标准件改制,整体加工成本较低,也方便后期的维护更换,某个零件出现磨损时不需要更换整套构件,单独替换损坏件就能恢复功能。在实际使用场景中,这类构件除了教学作业演示之外,还可以用在小型设备的润滑回路、冷却回路里,作为应急的异常调节单元,当主调压阀出现故障时,可以临时通过这套机构调整回路参数,维持设备的基础运行,给故障抢修留出时间;也可以用在自制的小型液压、气动试验装置上,作为手动调节单元使用,不需要采购昂贵的高精度调节阀,就能满足试验过程中的参数调节需求。结构设计时特意做了防呆处理,传动杆的各阶梯轴段直径差异明显,装配时不会出现装反的问题,铜衬套的安装位做了倒角引导,压装时不会出现偏斜卡滞的情况,锁紧螺母和传动杆的螺纹配合做了防松处理,长期使用也不会出现松脱的问题。
