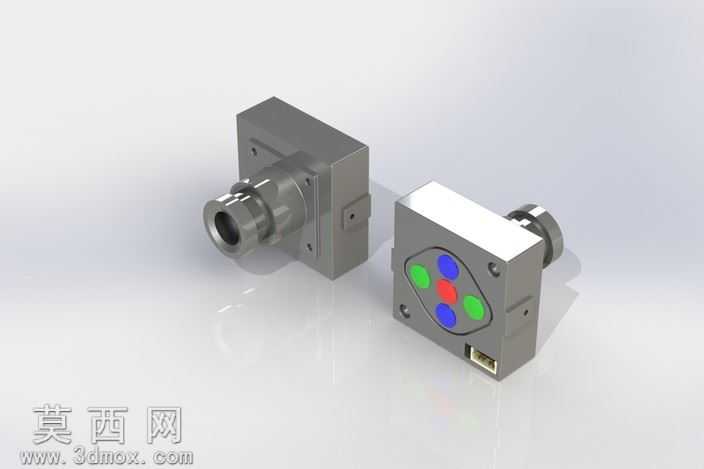

FPV航拍专用Turnigy600TVL摄像头结构设计

本模型为适配FPV第一视角航拍场景打造的Turnigy制式600TVL线数摄像头，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循消费级航拍影像设备的工业设计规范，对产品的装配逻辑、结构强度、接口兼容性做了完整还原。建模阶段首先完成核心功能分区的结构搭建：主体外壳采用方正紧凑型块体设计，分别对应镜头安装腔体、主控电路板容纳腔、信号输出接口区三个独立功能模块，各模块之间通过定位凸台与螺丝孔位实现精准装配，所有安装孔位均按照M2规格微型螺丝的标准尺寸绘制，孔位公差控制在0.02mm范围内，完全匹配实际生产的装配精度要求。镜头端采用标准C接口螺纹结构建模，螺纹牙型、螺距参数完全符合工业镜头接口规范，可兼容同规格的替换镜头，镜头外圈设计有防滑滚花结构，滚花的齿距、齿深均做了细节还原，方便实际使用时手动调整镜头焦距。机身侧部的功能按键区做了分色结构设计，五个功能按键采用不同色彩的塑胶材质区分，按键与外壳的配合间隙控制在0.1mm，既保证按键按压的活动空间，又避免间隙过大导致的防尘性能下降。信号输出端采用标准Mini USB接口建模，接口内部的金属弹片、定位卡槽均做了精细化结构还原，可匹配常规USB数据线的插拔装配。材质渲染阶段，外壳主体采用哑光深灰色硬质工程塑料材质，调整材质的粗糙度、反射率参数还原磨砂塑胶的真实质感；镜头金属接口部分采用镀镍金属材质，添加轻微的环境反射效果凸显金属冷冽质感；功能按键分别对应红、绿、蓝三色半透明塑胶材质，调整材质的透光率参数还原按键指示灯的柔光效果；机身表面的分型线、合模缝细节均做了细微刻画，避免模型出现过于光滑的失真效果。整体设计充分考虑FPV航拍场景的轻量化、小型化需求，机身整体尺寸控制在30mm见方以内，边角做了R1.5的圆角处理，既避免尖锐边角在装机过程中划伤线路，也能降低飞行过程中的风阻影响，外壳壁厚均匀控制在1.8mm，兼顾结构强度与轻量化要求，可直接用于3D打印手板验证、航模装机适配参考以及产品开模前的结构校验。
