Vmeca型VDF40XX真空吸盘吸杯结构

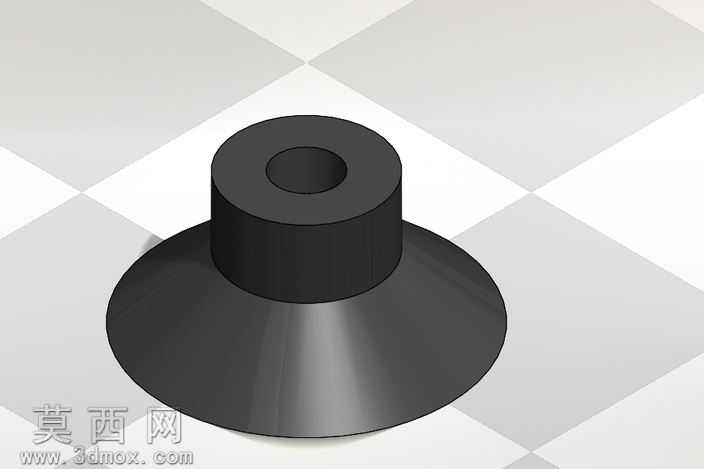

本模型为Vmeca类型VDF40XX真空吸杯，采用三维建模软件完成全参数化结构设计，建模过程严格遵循气动执行元件的实际生产尺寸规范，保证各结构段的尺寸精度与装配适配性。模型整体分为上部连接柱体与下部吸附盘体两大结构段，上部柱体为同轴空心圆柱结构，中心通孔用于连通真空气路，柱体外径与安装接口尺寸匹配标准气动接头规格，柱体端面做平整化处理，保证安装时的密封贴合度；下部盘体为外扩式锥台过渡加平边圆盘结构，锥面与上部柱体采用圆角平滑过渡，避免应力集中的同时优化气路流通路径，盘体边缘做薄化处理，提升与被吸附表面的贴合密封性能。材质设计上，上部连接段设定为硬质工程塑料材质，保证安装连接的结构刚性，下部吸附盘体设定为丁腈橡胶材质，还原实物的弹性形变特性，渲染阶段采用哑光黑材质表现橡胶部分的磨砂质感，硬质塑料部分添加细微的表面颗粒纹理，区分两种材质的视觉差异，场景采用灰白格影棚地面，搭配柔和的三点布光，清晰呈现结构的轮廓转折与曲面弧度。设计思路围绕真空吸杯的实际使用场景展开，首先确定中心气路的通径尺寸，保证真空抽气的流量需求，再根据40mm规格的吸附直径，推导锥面的倾斜角度，确保盘体受压形变时能够均匀贴附在平整或轻微弧度的工件表面，同时控制整体高度尺寸，适配紧凑的自动化安装空间；建模时优先采用旋转凸台特征完成主体结构的快速构建，对边缘过渡处添加恒定半径圆角，避免尖锐棱角导致的应力开裂问题，空心气路部分采用拉伸切除特征完成，保证内壁的圆柱度公差，最后对模型进行干涉检查，确认各结构段无重叠错位，整体结构简洁规整，无冗余特征，可直接用于气动回路的装配模拟、吸持力仿真分析以及非标自动化设备的布局设计参考。
