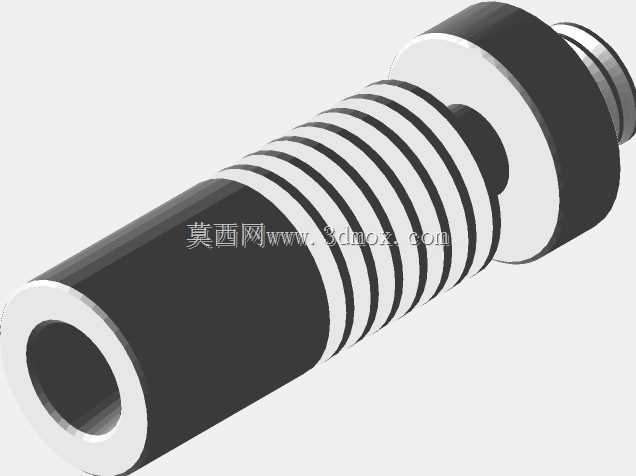

3D打印双进料TC热断挤出组件结构

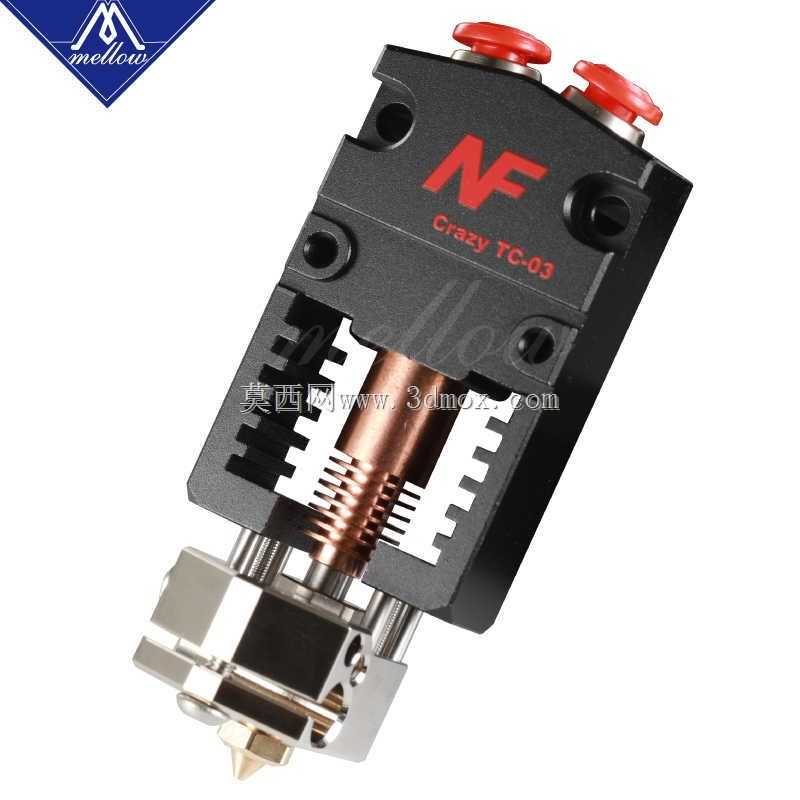

做FDM 3D打印设备调试快八年，经手的挤出热端少说也有三四十款，这次拆解建模的这款双进料热断结构，是专门针对多色、多材料共挤场景做的优化款，先从实际装机的场景说起——不少用户做双色打印、可溶性支撑搭配工程材料打印时，最头疼的就是进料串色、热端热量倒灌堵头，还有换料时残料滞留的问题，这款结构就是冲着解决这些痛点来的。先讲核心的热断功能，热断的核心作用是分隔加热区与散热区，避免加热块的热量顺着进料路径向上传导，导致喉管内的耗材提前软化膨胀，造成进料阻力增大甚至堵头。这款热断的内流道直径做的是1.8mm，适配常规1.75mm直径的打印耗材，留的间隙刚好能让耗材顺畅通过，又不会因为间隙过大导致耗材在非加热区弯折卡滞。材质上热端核心的导热段用的是铜M1材质，铜的导热系数高，能让加热块的温度快速均匀传递到喷嘴位置，保证熔融段的温度一致性，避免因为温度不均导致的耗材熔融不充分，出现打印层间结合力差、出料粗细不均的问题。再看结构设计，主体的散热段做了双侧对称的鳍片开槽结构，不是那种整圈封闭的散热鳍片，这种开槽设计一方面是减轻整体重量，要知道挤出头是X/Y轴运动部件，重量越轻，高速打印时的惯性越小，振纹就越容易控制，打印精度更稳；另一方面这种开放式的鳍片，配合轴流风扇吹风时，气流能顺着开槽直接吹到热断的冷端位置，散热效率比封闭鳍片高不少，能把冷端温度稳定控制在耗材玻璃化转变温度以下，哪怕是打印PC、ABS这类需要较高喷嘴温度的工程材料，也不会出现热量倒灌的问题。顶部做了两个红色的快插进料接头，是双进料的设计，支持两种耗材同时进料，不管是做双色混色打印，还是搭配可溶性支撑材料做复杂悬空结构打印，都不用额外更换单进料热端，换料时只需要把旧料从快插接头拔出，插入新料就能完成操作，比那种需要拧松喉管换料的结构效率高很多。安装边界这块，主体的安装孔位是对称布置的两个M3螺纹孔，孔距是标准的20mm，适配市面上绝大多数的近程挤出安装支架，不管是BMG挤出机、BMG减速挤出还是其他通用近程挤出结构，都能直接对位安装，不需要额外做转接件。底部的喷嘴连接是通用的M6螺纹接口，兼容市面上所有标准的E3D系列喷嘴，用户可以根据打印需求更换不同口径的喷嘴，比如打大尺寸模型换0.6mm、0.8mm大口径喷嘴提升打印效率，打精细模型换0.2mm、0.3mm小口径喷嘴保证细节精度，不用专门定制特殊规格喷嘴，后期维护成本很低。实际使用场景里，这款热断结构尤其适合高速3D打印场景，因为整体重量控制得很到位，运动负载小，高速移动时不会因为惯量大导致丢步，而且散热效率足够，哪怕长时间连续打印，冷端温度也能保持稳定，不会出现连续打印几小时后因为热量累积导致的堵头问题。另外它的热断段没有采用氟龙插件，氟龙管虽然摩擦系数低，但是长期在高温环境下容易老化变形，尤其是打印高温工程材料时，氟龙管容易收缩移位，导致进料不畅，这款直接用金属流道做热断，没有氟龙插件的老化问题，长期使用的稳定性更好，适合工业级长时间连续打印的场景。设计的时候还考虑了残料清理的问题，整个流道是直线贯通的结构，没有死角，清理残料的时候只需要把喷嘴加热到耗材熔融温度，用通针从顶部进料口捅下去，就能把残留的耗材全部清理干净，不会有残料滞留在流道拐角处导致的串色问题，做换色打印时的清料长度比带拐角流道的热端短30%左右，能减少耗材浪费。还有顶部的快插接头，是按气动快插的标准做的密封结构，进料时不会出现漏料、溢料的问题，插入耗材时直接插到底就能锁紧，拔出时只需要按下接头上的红色压圈就能把耗材拔出，操作很顺手，新手用户也能快速上手。散热段的鳍片厚度做的是1.2mm，鳍片间距是2mm，这个尺寸是经过热仿真优化的，既保证了足够的散热面积，又不会因为鳍片太密导致风阻过大，风扇吹不透，实际测试时，喷嘴温度设置在260℃打印ABS时，冷端鳍片顶部的温度能稳定在45℃以下，完全在PLA、PETG等耗材的玻璃化转变温度以下，不会出现耗材提前软化的问题。整体的外形尺寸控制得很紧凑，宽度方向只有22mm，安装在打印机上不会和旁边的自动调平传感器、BLTouch探头产生干涉，哪怕是小尺寸的桌面级3D打印机，也有足够的安装空间，不会出现运动时碰到机架或者打印平台的问题。
