大尺寸FDM熔融沉积桌面级3D打印设备

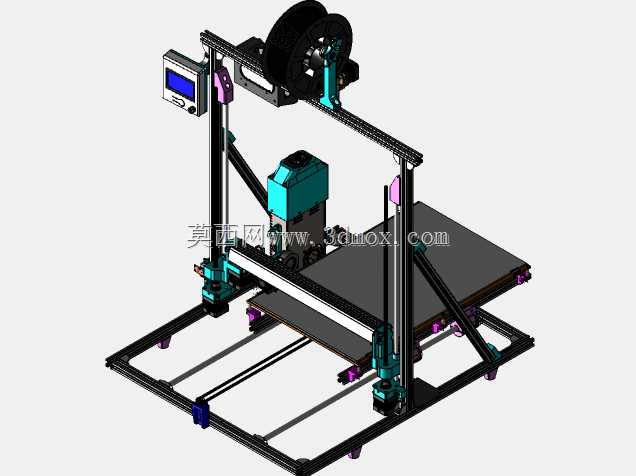

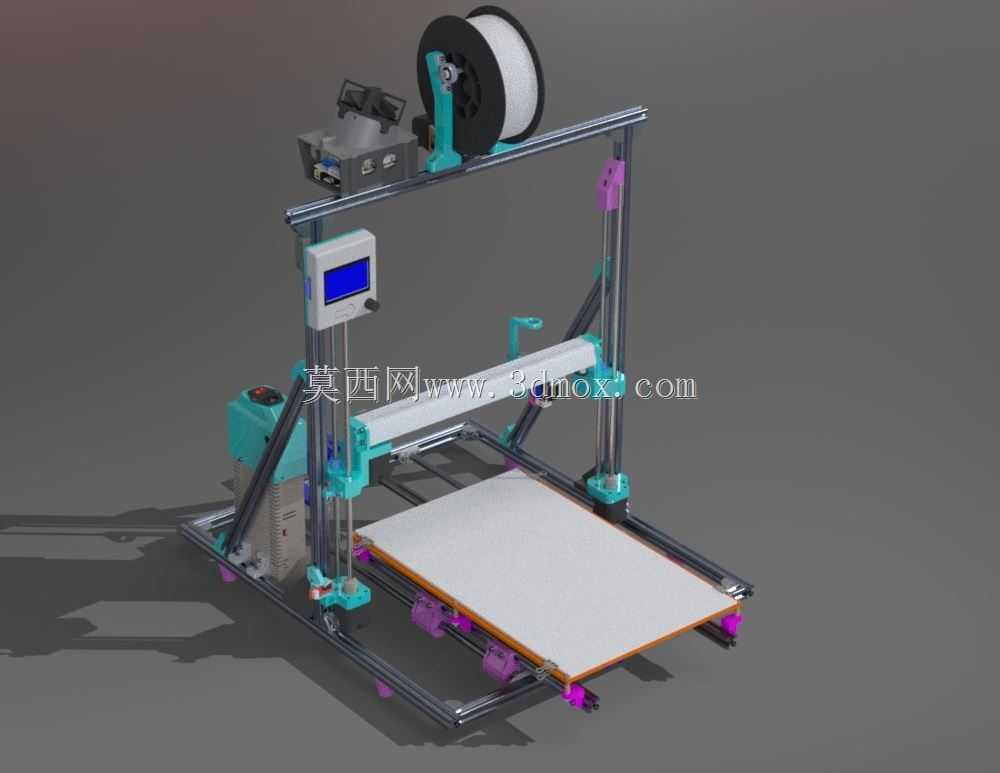

日常做结构验证、小批量定制件打样的场景里，桌面级FDM设备的成型尺寸一直是很多从业者纠结的点——常规小尺寸设备打不了稍大的工装夹具、创意结构件，工业级设备又占地大、成本高，这款成型行程290×350×390的设备，刚好卡在桌面可用与大成型能力的平衡点上。从结构布局来看，它采用了经典的笛卡尔运动架构，X轴负责打印头横向移动，Y轴带动热床完成前后进给，Z轴通过双侧光杆传动实现打印平台的垂直升降，这种布局的优势是运动惯量分配合理，高速打印时的振动控制更优，不会因为单侧传动导致的平台倾斜影响层厚精度。

设计思路上没有追求花哨的外观装饰，所有结构都围绕打印稳定性做排布：耗材架直接集成在设备顶部框架上，缩短了耗材送料路径，减少长距离送料带来的堵头、送料打滑风险，尤其是打印TPU这类柔性耗材时，短送料路径的优势会非常明显；操作屏布置在设备左侧靠前的位置，操作人员站在设备正前方就能完成参数调整、打印启停操作，不用侧身或者探身去触碰屏幕，符合日常操作的人机工程逻辑；电控部分的元器件集中布置在设备底座左侧区域，和运动区域做了物理分隔，既避免打印过程中的碎屑、灰尘落到电控板上造成短路，也方便后期做维护、元器件更换，不用拆解整个框架就能触达核心电控部件。

成型尺寸290×350×390的参数，刚好覆盖了绝大多数桌面场景的打印需求：做产品结构手板时，大部分消费电子外壳、小型家电部件都能一次性整版打印，不用拆分零件做后期粘接，避免粘接缝带来的强度不足、尺寸偏差问题；做工装治具时，车间常用的定位夹具、装配辅助工装基本都能在这个行程内完成成型，不用外发加工，能大幅缩短工装迭代的周期；甚至做创意设计、教学实训时，中等尺寸的艺术模型、教学演示结构件也能一次性打印完成，不用拆分拼接破坏模型完整性。安装边界上，这款设备的底座尺寸比成型行程略大，整体占地只需要普通办公桌的一半区域，不需要专门的工业工作台，普通的实验室桌面、设计工位桌面就能放置，设备运行时的振动幅度很小，不会因为桌面承重或者振动问题影响打印精度。

功能特性上，它采用了近端挤出的结构设计，挤出机直接安装在打印头滑台上，融熔的耗材直接从喷嘴挤出，减少了耗材在喉管内的停留时间，能适配PLA、ABS、PETG、TPU等多种常用的FDM打印耗材，不用额外改装远端送料结构就能满足不同材料的打印需求；热床采用了平整的板面结构，配合调平机构能保证第一层耗材的附着均匀性，减少翘边、第一层脱落的打印故障；框架采用标准铝型材搭建，所有连接位置都采用标准紧固件固定，后期如果需要做维护、部件升级，只需要更换对应的标准件就行，不用定制特殊的连接配件，维护成本很低。

实际使用场景里，这款设备能覆盖三类核心需求：一是结构设计工程师的日常手板验证，设计完的零件不用等外协加工，几个小时就能拿到实物验证装配关系、结构强度，大幅缩短研发迭代周期；二是小型加工车间的工装夹具自制，针对生产线上需要的小型定位工装、检测治具，能快速打印出成品投入使用，比传统机加工的成本低、周期短；三是教学实训场景的实操设备，机械、工业设计相关专业的学生可以通过这款设备理解增材制造的原理、结构运动逻辑，完成课程设计、创新项目的实物制作。从结构细节来看，所有运动轴的限位装置都布置在运动行程的端点位置，能避免运动超程带来的部件碰撞损坏，传动部件的安装位置都预留了润滑维护的空间，日常保养只需要定期给光杆、丝杆上润滑脂就行，不需要复杂的保养流程。走线全部沿着铝型材的槽位布置，用理线件固定，不会出现运动过程中线缆拉扯、磨损的问题，延长了设备的无故障运行时间。
