Pizzato安全开关配套安装固定组件结构

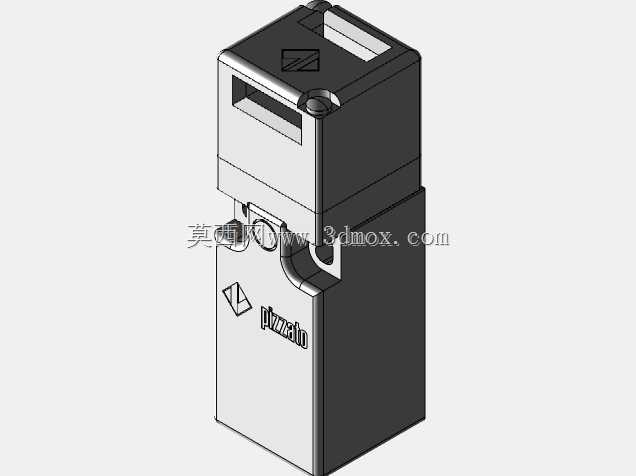

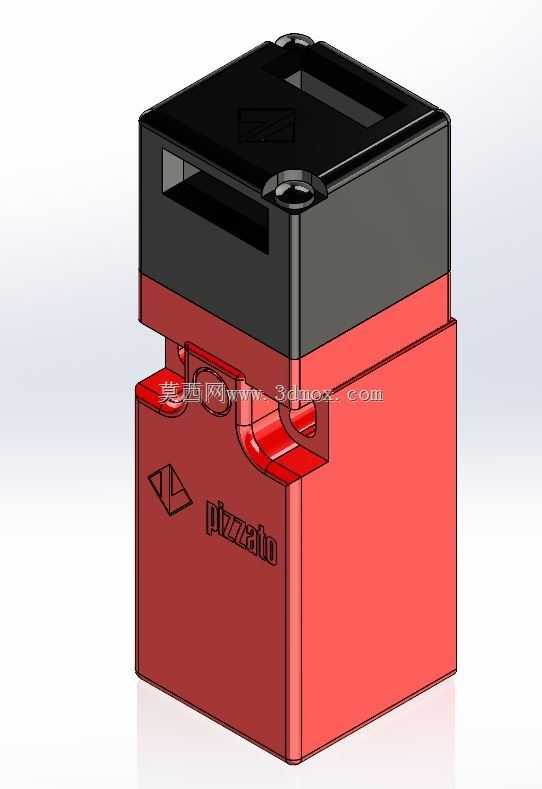

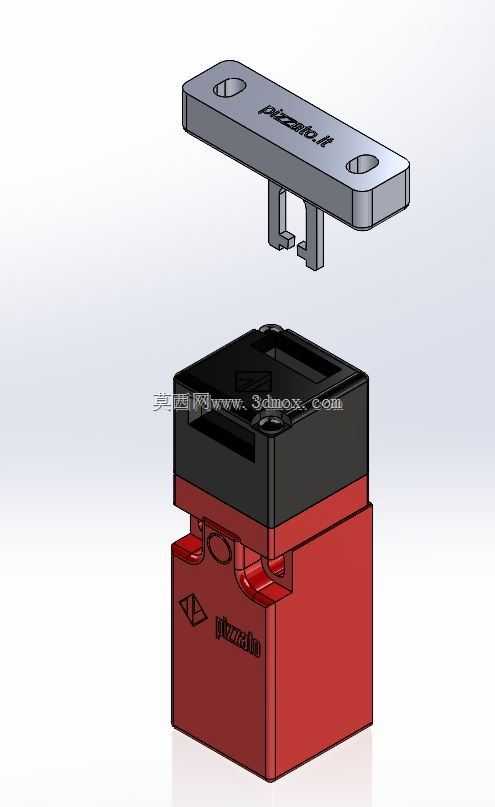

　　在自动化产线的安全防护回路设计中，安全开关是防护门、安全围栏、设备检修口位置的核心检测元件，其安装可靠性直接决定安全回路的触发稳定性，本次涉及的固定组件正是配套Pizzato FR系列安全开关的专用安装结构，适配工业现场常见的型材安装、板面安装两类场景。从结构拆分来看，整套组件分为开关本体承载基座与触发压片两个独立部分，基座部分采用上下分层卡接结构，下部红色基座为开关主体的承载结构，侧面预留的卡扣结构可直接与开关本体的侧边卡槽配合，无需额外螺丝即可完成开关本体的预固定，基座底部为平整安装面，可直接贴合安装基准面，通过侧边的两个沉头孔完成与安装面的锁附，沉头孔的深度设计可保证M4内六角螺丝锁附后螺丝头完全沉入孔内，

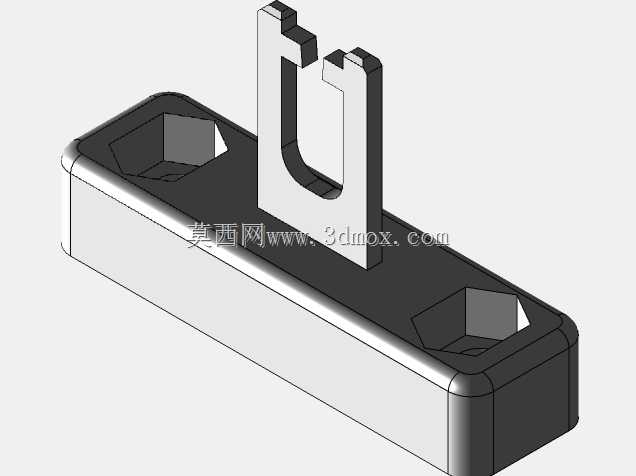

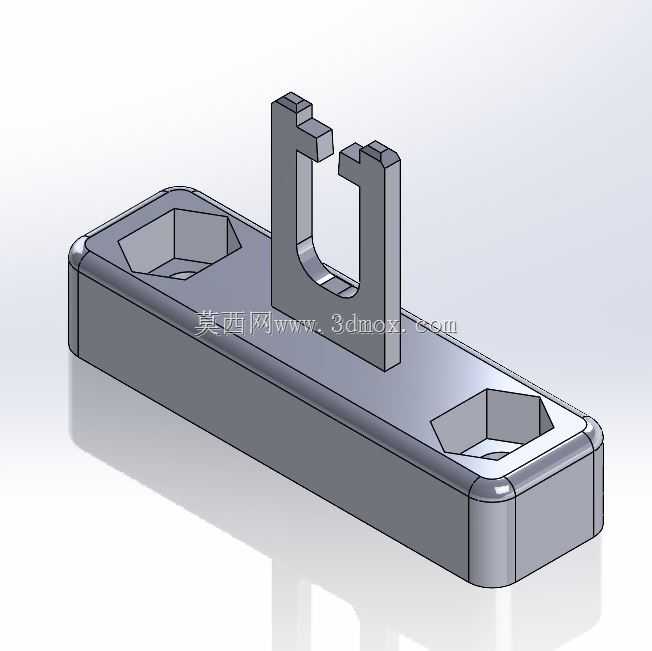

　　不会突出基座表面干涉周边部件。上部黑色端盖为开关的接线防护结构，扣合后可完全覆盖开关的接线端子区域，侧面预留的走线槽可适配直径4-6mm的工业电缆，端盖与基座之间通过侧边的卡扣实现无工具拆装，方便现场接线调试与后期维护。上方的金属触发压片为独立的触发执行件，采用长条形平板结构，整体厚度为3mm，两端设置的腰型安装孔可实现压片安装位置的前后微调，调节行程可达8mm，可抵消防护门安装过程中产生的位置公差，避免因门体晃动、安装偏差导致的开关触发失效，压片中部向下延伸的卡爪结构可精准插入开关本体的触发槽内，当防护门闭合时，压片随门体移动，卡爪完全压入触发槽，开关内部的安全触点闭合，设备安全回路接通；当防护门开启时，卡爪随门体脱离触发槽，

　　开关触点强制断开，设备动力回路切断，避免人员误入危险区域。从安装边界来看，整套组件安装完成后，基座部分的整体外轮廓尺寸为40mm40mm52mm，触发压片安装后距离基座上表面的最小间隙为2mm，安装时需保证触发压片的移动方向与开关触发槽的导向方向平行，平行度公差需控制在0.2mm以内，避免卡爪在移动过程中与触发槽侧壁产生卡滞。在实际应用场景中，这类安装组件常被用在汽车焊装线的安全围栏门、装配线的设备检修盖板、物流分拣线的防护隔断位置，相比通用的平板安装支架，这套专用组件的卡接式结构可减少现场安装的螺丝用量，降低装配工时，同时腰型孔的微调设计可降低现场安装的精度要求，即使安装面存在一定的平面度误差，

　　也可通过压片的位置调整保证开关触发的可靠性。设计过程中，触发压片的卡爪尺寸经过反复校核，卡爪的宽度比触发槽的宽度小0.3mm，既保证卡爪可顺利插入槽内，又不会因间隙过大导致触发行程不足，压片的材质选用冷轧钢表面镀锌处理，可适应工业现场的油污、粉尘环境，长期使用不会出现锈蚀卡滞的问题，基座部分采用增强尼龙材质，具备良好的绝缘性能与抗冲击性能，即使设备运行过程中产生振动，也不会出现基座开裂、螺丝松动的问题。在设备选型阶段，结构工程师需要根据防护门的开合方向确定压片的安装位置，若为平移式防护门，需将压片的移动方向与门体平移方向保持一致，若为旋转式防护门，需将压片安装在门体的旋转半径切线方向，保证门体闭合时卡爪可垂直插入触发槽，避免侧向受力损坏开关内部结构。此外，基座的安装孔位间距为30mm，可直接适配工业铝型材的标准槽距，无需额外制作转接板，直接通过T型螺栓即可将基座固定在铝型材表面，大幅缩短现场安装的周期。
