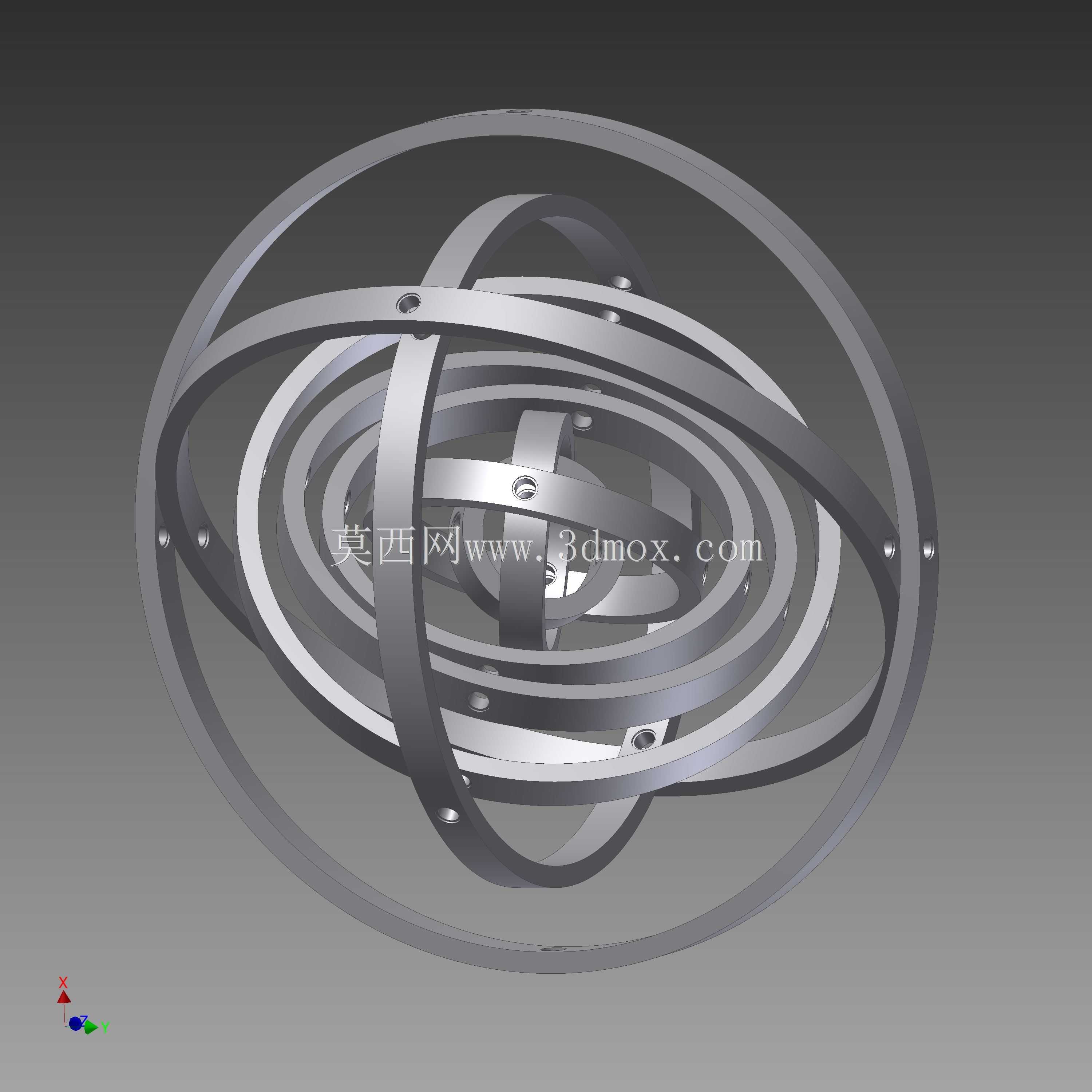

嵌套环式多轴联动机械结构摆件

这套嵌套环式铰接结构，最初是为桌面级3D打印的工艺展示件开发的，在创客空间的结构展示、机械原理科普场景里使用率很高，不少职业院校的机械基础课堂也会用这类实体件讲解空间铰接、多自由度运动的核心逻辑，比平面示意图的感知度强很多。从结构逻辑上看，整套构件采用多层同心嵌套的环形布局，每一层环体都通过径向布置的微型铰接轴与相邻层连接，相邻环的铰接轴呈90度空间交错布置，最内层的核心环可以带动外层所有环体实现全向转动，转动过程中没有结构卡滞点，所有环体的运动轨迹都在预设的球形包络范围内，不会出现环体互相剐蹭的问题。设计阶段最先敲定的是最外层环的边界尺寸，考虑到桌面摆放的适配性，最外层环的外径控制在120mm，环体截面采用8mm×5mm的矩形截面，既保证打印过程中不会出现环体翘曲变形，也能让铰接位置的轴孔有足够的壁厚支撑，避免反复转动后出现轴孔开裂的问题。每一层环的铰接轴都采用过盈配合的嵌装设计，轴径统一为2mm，轴孔的配合公差控制在0.02mm，打印完成后只需要简单去除支撑就可以直接压装，不需要额外的粘接或者紧固件固定，压装后铰接位置的转动阻尼均匀，既不会因为间隙过大出现松旷，也不会因为过盈量太大导致转动卡涩。在安装边界的考量上，整套结构不需要额外的固定基座，最外层环可以直接平稳放置在水平台面上，放置后的整体高度与外径一致，不会出现重心偏移倾倒的问题，因为所有环体的重量都是围绕球心对称分布的，不管内层环转动到任意角度，整体重心始终落在最外层环的支撑面范围内。从实际使用场景延伸来看，除了作为工艺展示件和科普教具，这套结构也可以作为创意装饰构件使用，比如嵌入透明展示罩作为桌面摆件，或者缩小尺寸后作为吊坠、钥匙扣的结构原型，调整环体截面尺寸和铰接轴的阻尼后，还可以作为万向支架的核心铰接结构，承载小型摄像头、补光灯这类轻量化负载。设计过程中特意规避了需要支撑的内腔结构，所有环体的打印方向都可以沿着环体径向布置，打印时的支撑只需要设置在铰接轴的位置，去除支撑后不会在环体表面留下明显的支撑痕迹，表面处理只需要简单打磨就可以获得均匀的金属质感效果。每一层环的铰接点位置都做了微小的沉台设计，压装铰接轴后轴的端面不会突出环体外表面，避免转动过程中轴端与相邻环的内壁产生摩擦，沉台的深度控制在0.3mm，刚好可以容纳轴端的压装倒角，不会出现多余的间隙。考虑到3D打印的材料收缩率问题，环体的直径尺寸在建模时就提前预留了0.2%的收缩补偿量，不管是用PLA、ABS还是光敏树脂材料打印，成型后的尺寸都能落在设计公差范围内，铰接轴的配合精度不会因为材料收缩出现偏差。整套结构的运动逻辑参考了陀螺仪的万向支架原理，但做了多层嵌套的扩展，从最内层到最外层一共设置了六层环体，相比传统的三轴万向节拥有更多的运动自由度，转动过程中可以呈现出丰富的形态变化，没有固定的运动终止位置，任意角度都可以稳定停留。在壁厚设计上，所有环体的壁厚都保持均匀一致，避免打印过程中因为壁厚不均出现冷却变形，环体的边缘都做了R0.5mm的圆角处理，既避免打印后出现锐边划手的问题，也能让环体的外观线条更流畅，没有生硬的棱角。
