十字双轴手动直线滑移调节机构

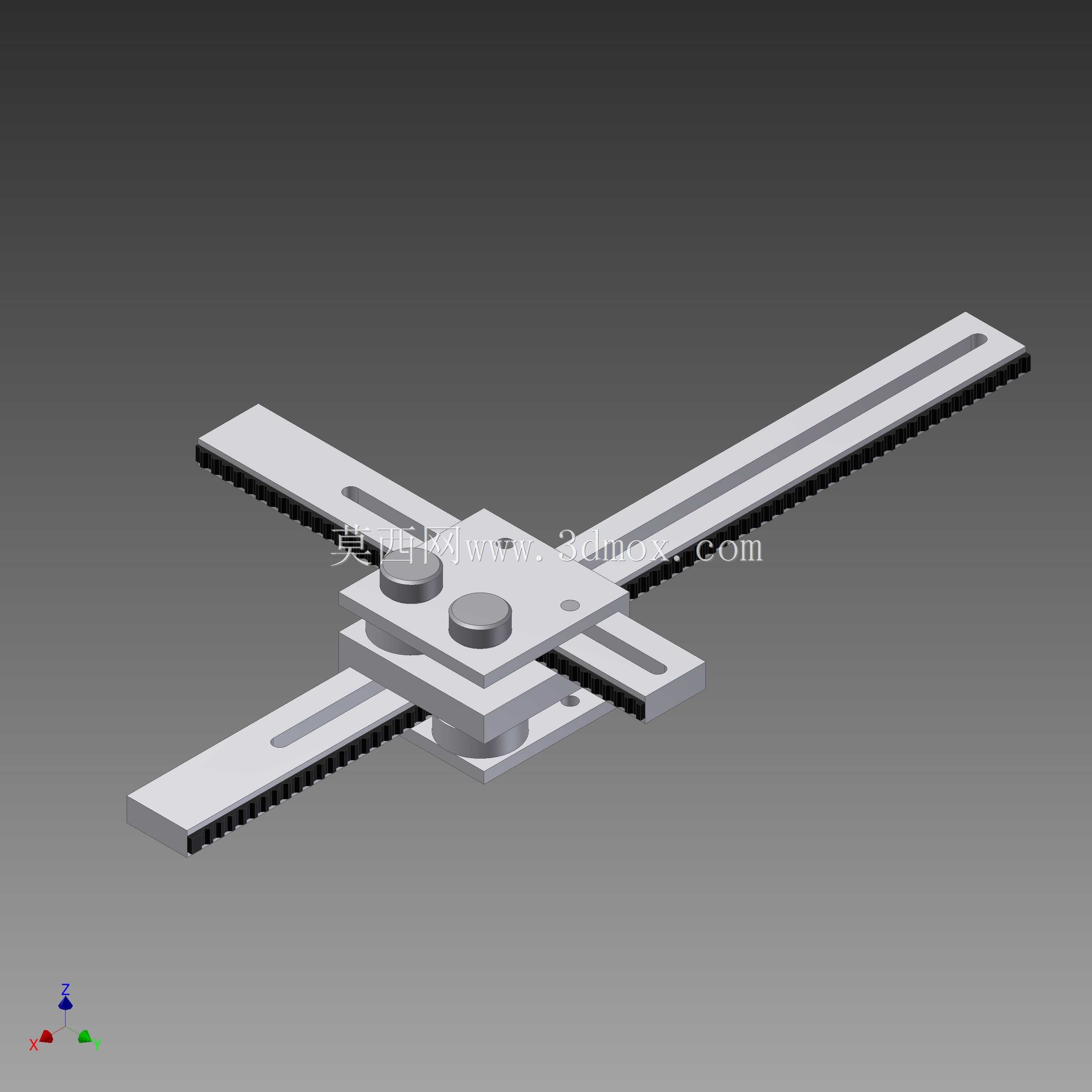

这款十字布局的双轴手动滑移机构，在小行程手动调节场景里的适配性非常强，日常做工装夹具位姿微调、检测工位的工件位置对位、小型实验平台的坐标调整时，都能用到这类结构，相比电动滑台它不需要布设驱动线路与控制系统，在无供电、需要频繁手动微调的工位上部署成本极低，也不存在电控故障带来的停机风险。从结构设计逻辑来看，它采用两层正交布置的滑移组件，下层滑台负责单轴向的直线位移，上层滑台垂直叠装在下层滑台的动板上，实现另一轴向的独立移动，两个轴向的运动互不干涉，操作时可以分别调整两个方向的位置，最终实现平面范围内任意点位的手动定位。滑台的导向部分采用集成式齿条导轨结构，导轨本体直接在滑移板上加工出导向边与啮合齿，不需要额外加装独立导轨与齿条零件，既压缩了整体的结构厚度，也减少了装配时的配合调试工作量，滑移板上开设的长槽既是减重结构，也可以作为行程限位的配合槽，安装时可以在槽内加装限位挡块，根据实际使用需求限定单轴的最大滑移行程，避免超程脱出。中间的连接座是整个机构的核心承载件，它既要连接上下两层滑台的动板，也要集成两个轴向的锁紧结构，图中看到的两个圆形旋钮就是轴向锁紧件，当调整到目标位置后，拧紧对应轴向的旋钮，就可以通过压块压紧对应的导轨面，锁死当前位置，避免受外力影响出现位置偏移，锁紧压块的接触面做了网纹滚花处理，增大接触摩擦力的同时也不会刮伤导轨的配合面。在安装边界上，这类滑台的底面预留了标准的安装孔位，可以直接固定在型材工作台、工装基板上，上层动板的表面也加工了成组的螺纹安装孔，用来装夹待调整的工件、检测探头或者小型工装夹具，安装时需要注意预留两个轴向的滑移空间，不能在滑台的运动路径上布置凸起的干涉零件，单轴的有效行程可以根据导轨的长度做适配调整，常规小规格款的单轴行程在100-200mm区间，承载能力根据锁紧结构的压紧力设计，一般可以满足5kg以内的工装件调节需求。从实际使用的角度来说，这类手动滑台的操作阻尼经过设计，既不会因为阻尼过小导致调整时位置过冲，也不会因为阻尼过大让手动调节费力，导轨的配合面做了硬化处理，长期往复滑移也不会出现过快的磨损，日常维护只需要定期在导轨配合面涂抹少量润滑脂，就可以保证滑移的顺畅度，不需要复杂的保养流程。在做非标工装设计时，这类结构可以直接作为XY手动调节工位的基础模块，不需要从零开始设计导轨、锁紧、连接的全套结构，能大幅缩短设计周期，也能降低加工装配的出错概率，相比采购成品手动滑台，这种集成式的结构整体厚度更薄，在安装空间受限的场景里优势更明显，比如小型光学检测设备的镜头微调、印刷工位的网板对位、电子元件组装时的工件位置调整，都可以适配这类结构，它没有复杂的传动零件，故障点极少，在工业现场的恶劣环境下也能稳定工作，不会因为粉尘、切削液的少量侵入就出现卡滞问题。
