汽车管路系统弯型连接歧管结构

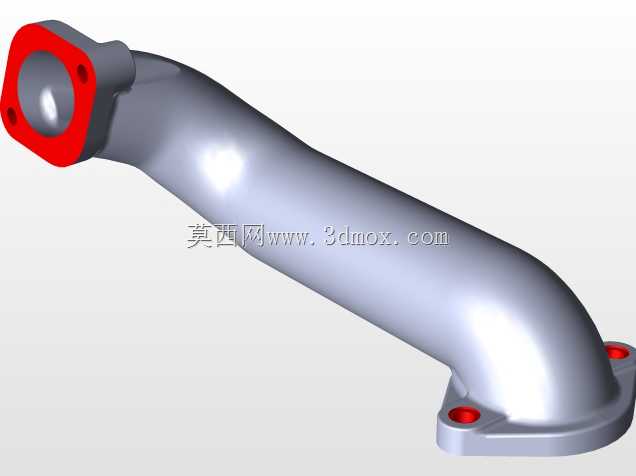

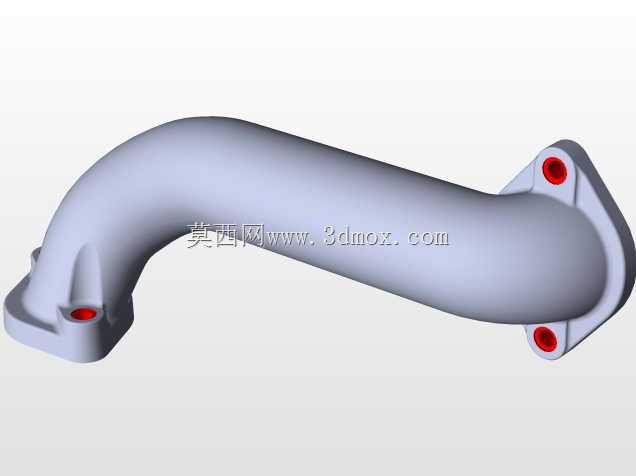

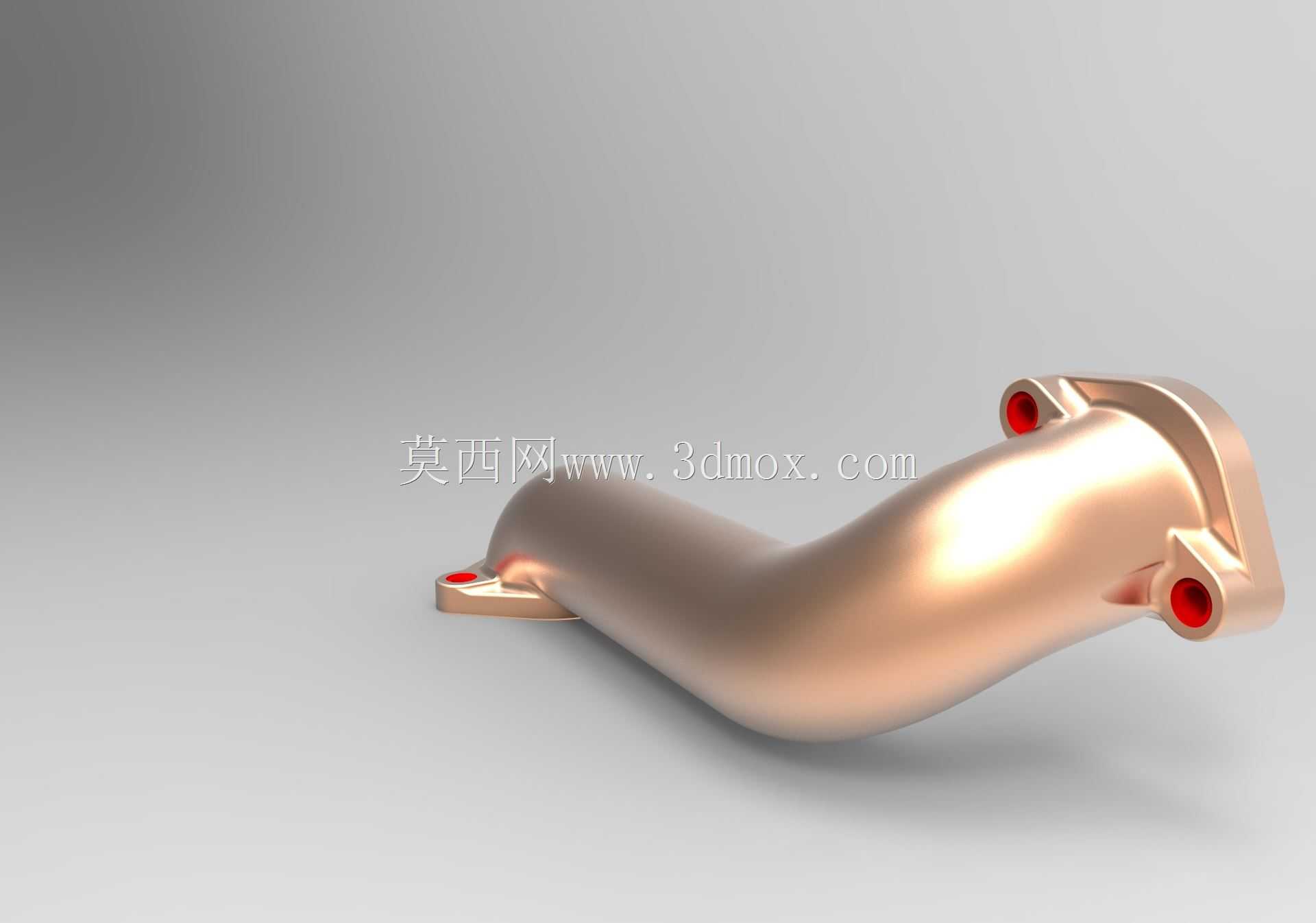

　　这类弯型歧管主要应用在汽车动力舱的流体管路系统中，承担不同回路之间的介质导流、连通功能，常见于进气旁通回路、冷却系统支路、曲轴箱通风管路或是涡轮增压系统的气路连接环节，区别于直管接头，它的弯曲构型是为了适配动力舱内紧凑的布局空间，绕开周边的发动机缸体、线束、支架等干涉部件，在有限的安装空间内完成不同位置接口的对接，不需要额外增加多段直管加接头的组合，减少管路连接点的泄漏风险。从结构设计来看，整个歧管采用一体化弯制成型的流道设计，内壁做顺滑过渡处理，没有直角转折结构，能够降低介质在管内流动的沿程阻力，减少流场涡流的产生，不管是输送气体还是冷却液，都能保证介质流动的平顺性，避免局部压损过大影响系统工作效率。

　　管体两端以及侧面预留的带孔安装耳，是和周边部件做螺栓固定的结构，安装孔的位置度公差控制在±0.1mm范围内，保证装配时能够和对接法兰的孔位完全对齐，不需要强行掰动管体对位，避免装配应力长期作用在管体上导致的开裂风险。安装耳和管体的衔接位置做了圆弧过渡的加强结构，分散螺栓紧固时的应力集中，避免车辆运行过程中持续振动导致安装脚断裂。在设计这类歧管的时候，首先要确定两端对接接口的空间坐标，包括接口的朝向、密封面的形式，再根据周边部件的边界轮廓扫掠出管体的中心轨迹，轨迹的弯曲半径需要大于管体内径的1.5倍，防止弯曲位置出现管壁褶皱、截面变形的问题，影响流通面积。管体的壁厚根据输送介质的工作压力确定，常规低压气路、

　　冷却回路的壁厚控制在2-3mm即可，既能够满足承压强度要求，也不会过度增加零件重量。三个安装固定点的位置选择在管体振动模态的节点位置，能够有效降低车辆运行时管体的共振幅度，提升零件的疲劳寿命。安装边界方面，这类歧管装配完成后，管体外壁和周边相邻部件的最小间隙需要保留8mm以上，一方面是预留管路受热膨胀的变形空间，避免热胀后和周边部件硬接触产生磨损，另一方面也方便后期维修时的拆装操作，不需要拆卸周边大部件就能完成歧管的更换。密封面位置设计有定位止口，和对接部件装配时能够自动对中，配合密封圈实现端面密封，不需要额外涂覆密封胶就能满足密封要求，降低装配工序的复杂度。管体的外表面做光滑处理，没有凸起的棱角，避免装配过程中割伤周边的线束、

　　橡胶软管等部件，整体结构在满足流通、安装功能的前提下，尽可能压缩占用的空间，适配乘用车、商用车动力舱越来越紧凑的布局趋势，在前期三维建模过程中，需要先完成周边硬点的搭建，再做管体的扫掠成型，之后反复做干涉检查，调整弯曲角度和安装耳的位置，确保所有安装状态下都没有运动干涉，同时还要做流体仿真验证，确认管内的流场分布均匀，没有明显的低压涡流区，避免长期使用过程中出现局部冲蚀的问题。
