驻车加热器用圆形多卡位电刷架结构

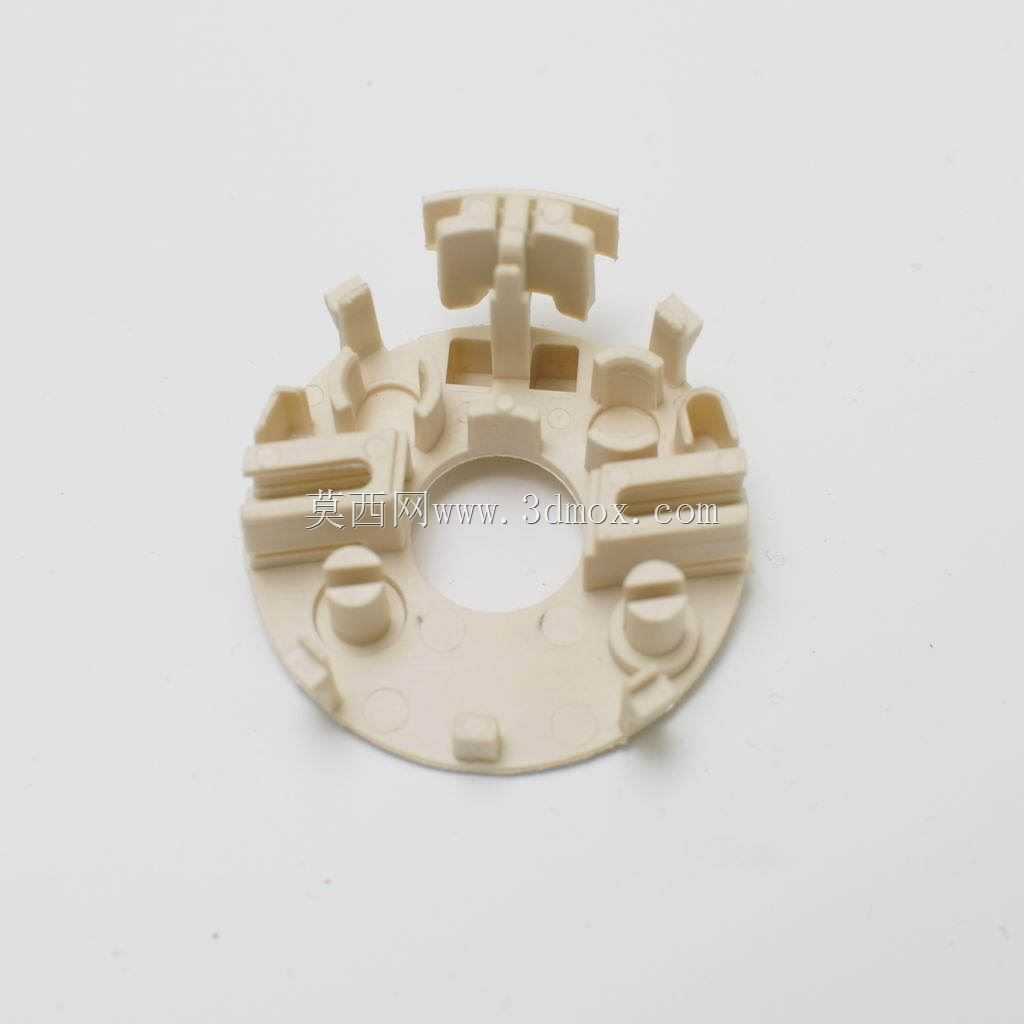

　　在车载独立驻车加热系统的核心动力部件里，电刷架是支撑碳刷、保障换向器稳定导电接触的关键承载结构，这款适配Eberspacher Airtronic系列驻车加热器的电刷架，采用圆形盘式基座布局，整体围绕直流微电机的换向端做适配设计，日常工作场景多集中在重卡驻车取暖、房车独立供暖、高寒地区工程车低温启动预热等工况，需要在-40℃到85℃的宽温域环境下保持结构稳定性，同时承受电机持续运转带来的微幅振动，不能出现碳刷卡滞、接触偏移的问题。从结构设计逻辑来看，整个基座采用一体化注塑成型的盘式底座，底座上均匀分布多组卡位结构，分别对应碳刷腔、弹簧定位柱、引线走线槽、换向器避让腔以及周向安装卡扣，每一处卡位的尺寸公差都控制在0.05mm以内，

　　避免碳刷在腔体内出现旷量，导致换向时产生电火花或者接触不良。碳刷腔的侧壁做了0.2°的拔模斜度，既方便注塑脱模，也能给碳刷磨损后的径向移动留出顺滑的导向空间，不会因为长期积碳出现卡滞。弹簧定位柱的高度刚好匹配恒压弹簧的安装行程，能保证碳刷在整个磨损周期内都保持恒定的接触压力，不会因为弹簧压缩量变化导致压力波动，影响导电稳定性。周向的安装卡扣采用悬臂梁式结构，卡扣的扣合量设计为1.2mm，既能保证和电机端盖的装配牢固度，也能在维修拆解时不用专用工具就能顺利拆卸，不会损坏基座本体。底座中心的换向器避让腔做了圆弧过渡处理，边缘没有尖锐棱角，避免装配时刮伤换向器表面的铜层，同时避让腔的直径比换向器外径大1.5mm，留出足够的安全间隙，

　　防止电机运转时基座和旋转部件发生剐蹭。引线走线槽采用下沉式设计，槽深刚好覆盖引线的线径，槽口处做了倒圆角处理，避免长期振动磨损引线绝缘层，走线槽末端设置了压线卡位，装配时可以直接把引线卡入固定，不需要额外打胶或者扎带固定，提升装配效率。从安装边界来看，整个电刷架的最大外径适配对应型号电机的端盖内孔尺寸，轴向安装高度控制在18mm以内，不会和电机内部的绕组、轴承部件产生空间干涉，周向的三个安装定位筋刚好对应端盖上的定位槽，装配时不需要额外调整角度，直接卡入就能保证碳刷和换向器的对位精度。在实际使用场景中，这类电刷架除了驻车加热器的微电机，也可以适配同规格的小型航空电子设备散热风机、车载辅助电机等需要稳定直流换向的部件，

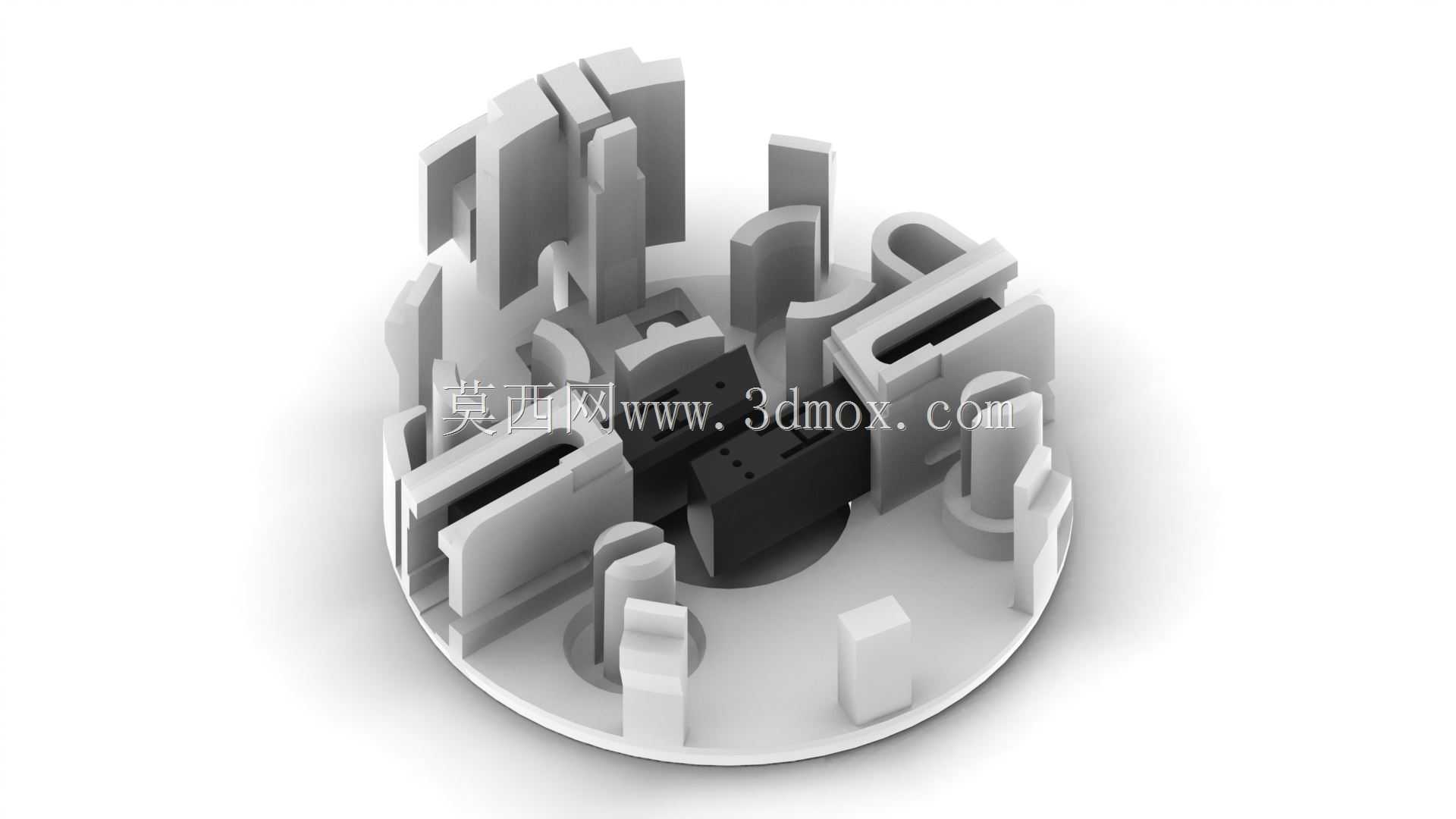

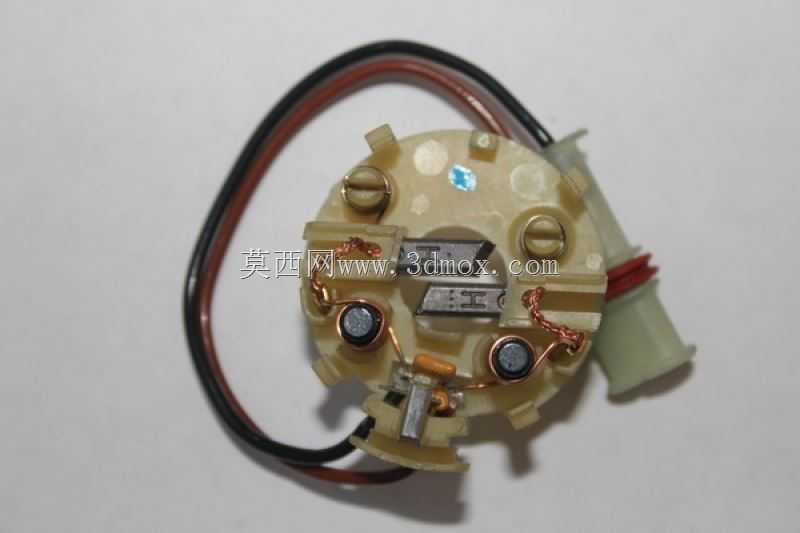

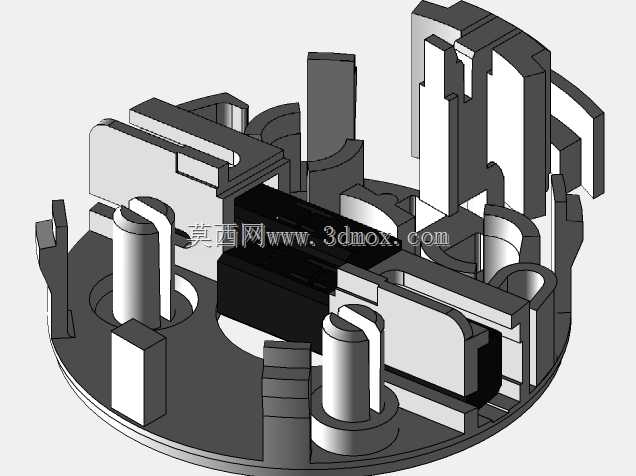

　　结构上的多卡位设计能兼容不同线径的碳刷引线，不需要重新开模就能适配小范围的参数调整。设计时特意把碳刷腔的开口方向做了倾斜处理，角度和碳刷与换向器的接触角完全匹配，保证碳刷端面和换向器表面完全贴合，减少接触电阻，降低运转时的温升。基座材料选用增强尼龙材质，添加了15%的玻璃纤维提升结构强度，同时材料本身具备耐油、耐低温的特性，即使在加热器工作时周边存在少量柴油油气、低温环境下材料变脆的问题，也能保持足够的结构韧性，不会出现开裂变形。整个结构没有多余的冗余设计，每一处凸起和凹槽都对应实际的装配或者功能需求，比如底座背面的加强筋，刚好对应碳刷腔的受力位置，避免碳刷压力长期作用导致基座变形，加强筋的厚度从根部到顶端逐渐减薄，减少注塑时的缩痕问题，保证基座平面的平整度。在装配流程里，这款电刷架可以先预装碳刷、恒压弹簧和引线，作为一个独立组件整体压入电机端盖，不需要在电机内部逐个装配零件，大幅提升生产线的装配效率，同时组件预装时可以提前检测碳刷的滑动顺畅度、弹簧压力是否合格，减少总装后的不良率。对于三维建模从业者来说，这类结构的建模重点在于卡位的公差配合、拔模角度的设置以及加强筋的布局，需要结合实际注塑工艺的要求，避免出现壁厚不均、倒扣无法脱模的问题，同时要充分考虑装配时的操作空间，比如卡扣的位置要留出手指或者工具的操作间隙，不能为了结构紧凑忽略装配可行性。
