工业级高清面阵相机外观结构设计

这款工业相机的结构设计参考了主流高性能面阵工业相机的成熟构型，在做三维结构建模时，首先要考虑的就是设备在工业现场的实际安装适配性。从实际应用场景来看，这类相机广泛部署在自动化生产线的视觉检测工位，用来完成产品外观缺陷筛查、尺寸精度测量、条码识别定位、机械手抓取引导等工作，也可适配工业安防监控、高速运动画面捕捉、实验室光学成像采集等场景，不同场景下对相机的安装固定、接口防护、散热性能都有差异化要求。

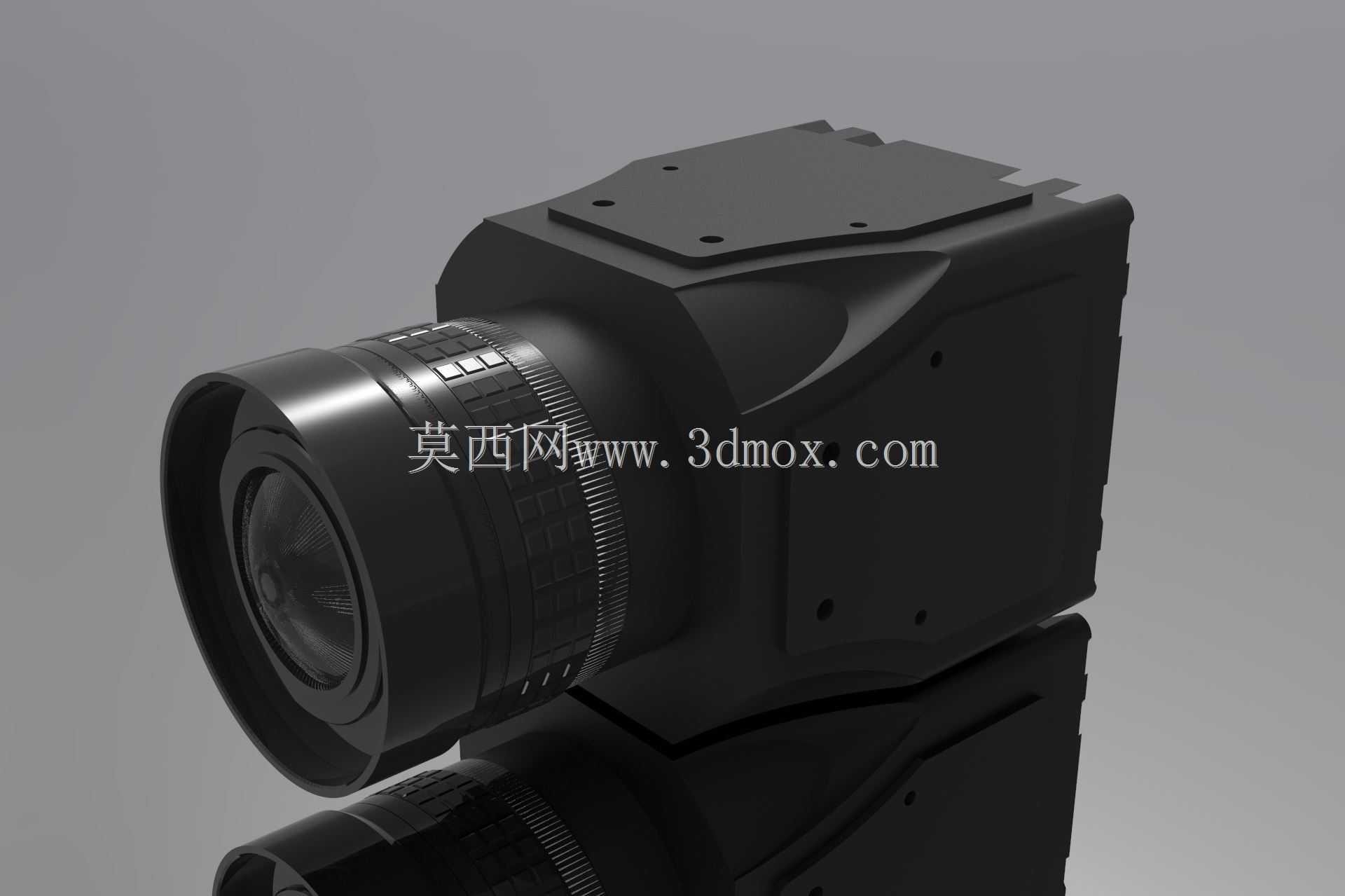

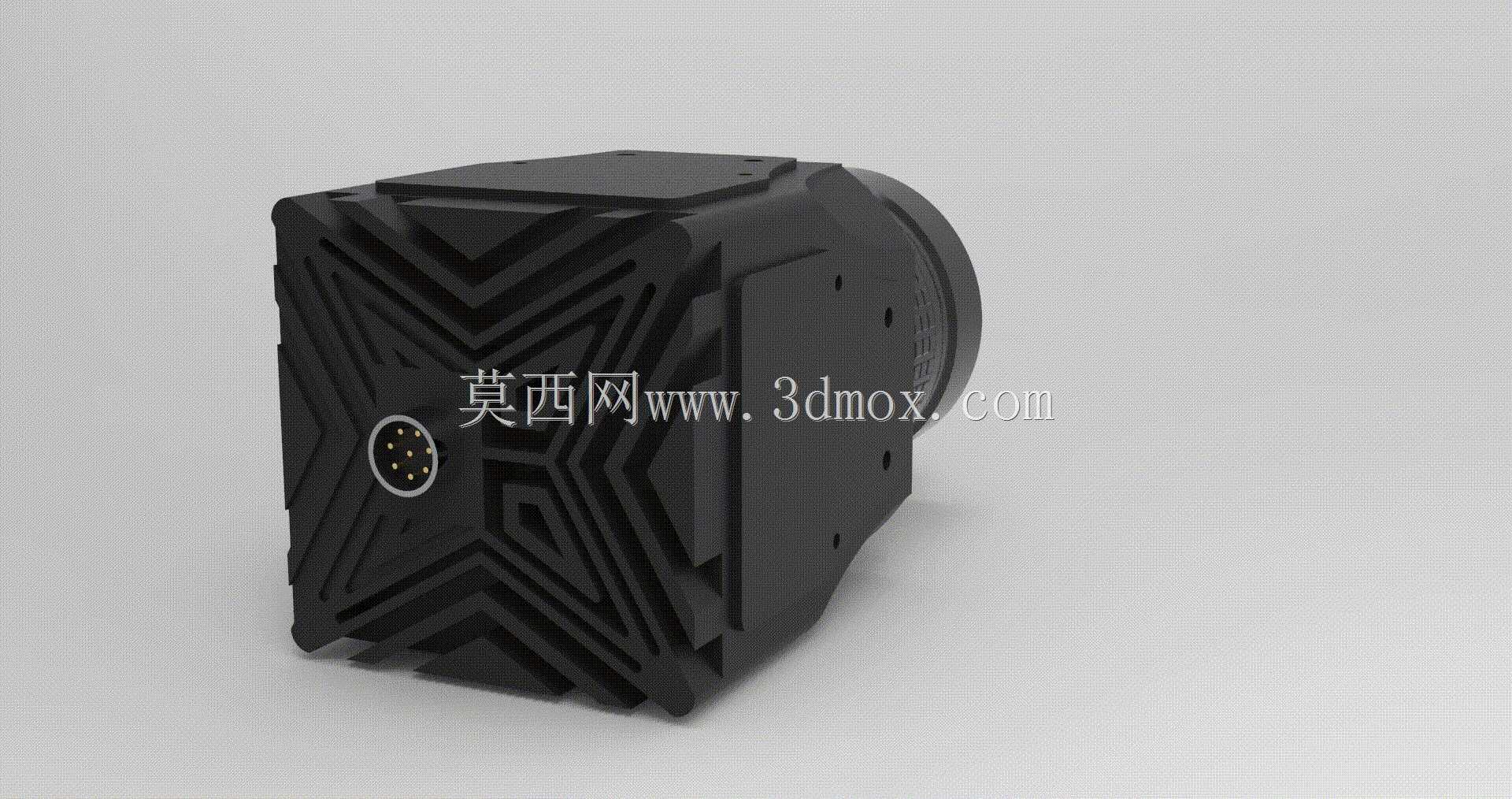

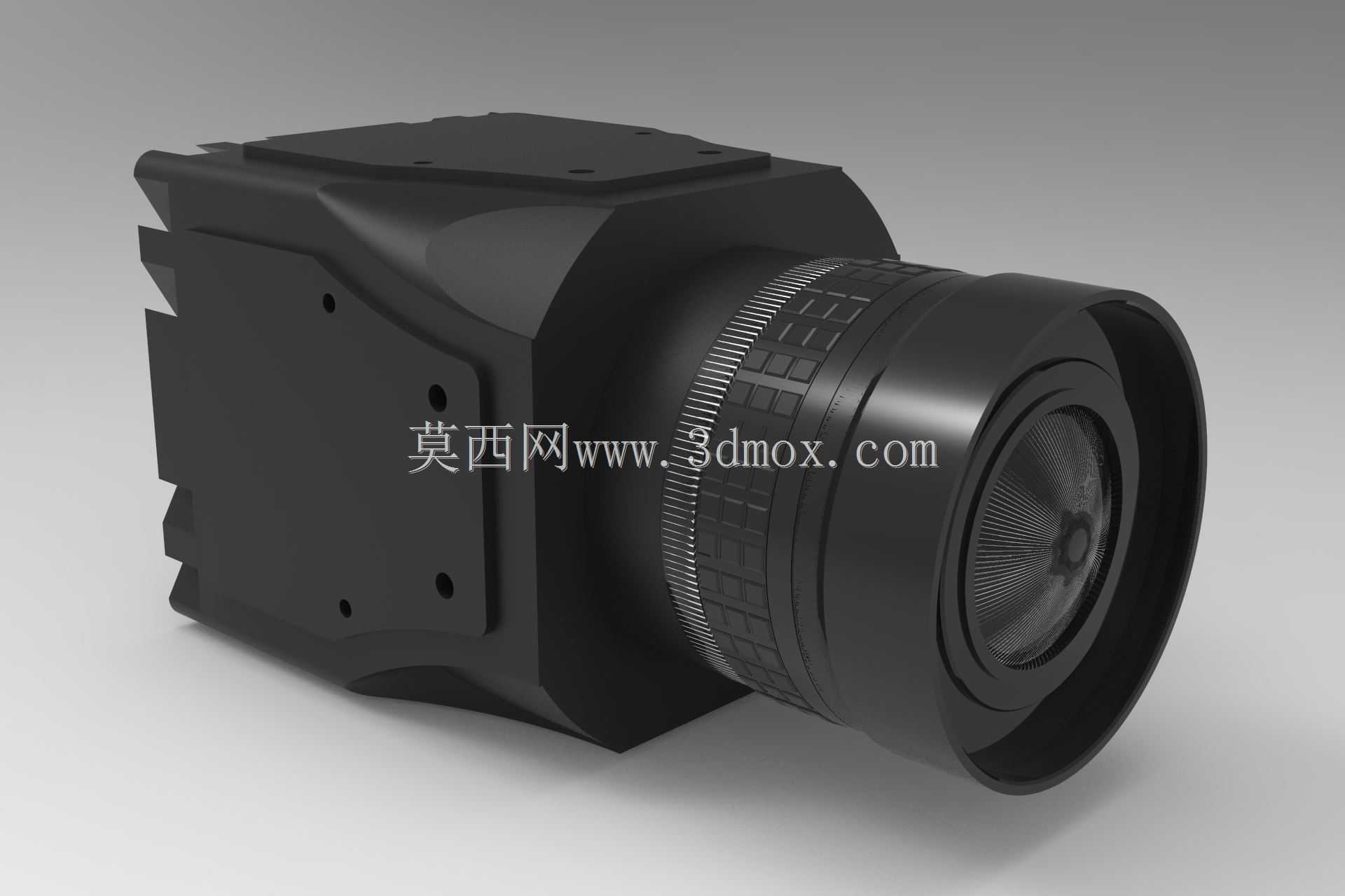

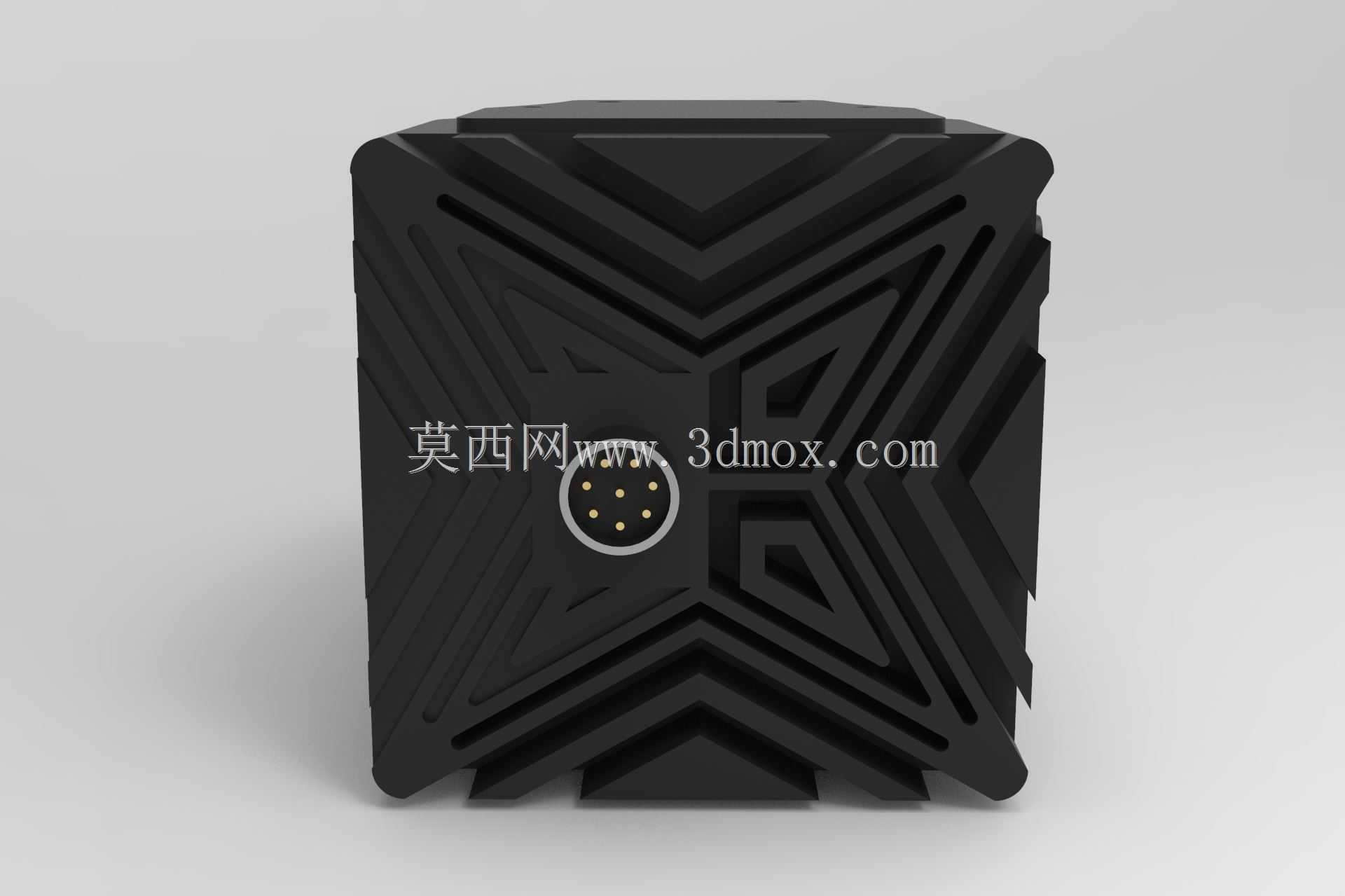

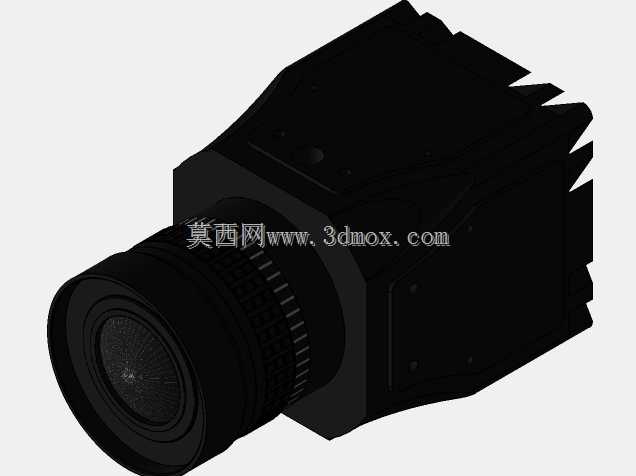

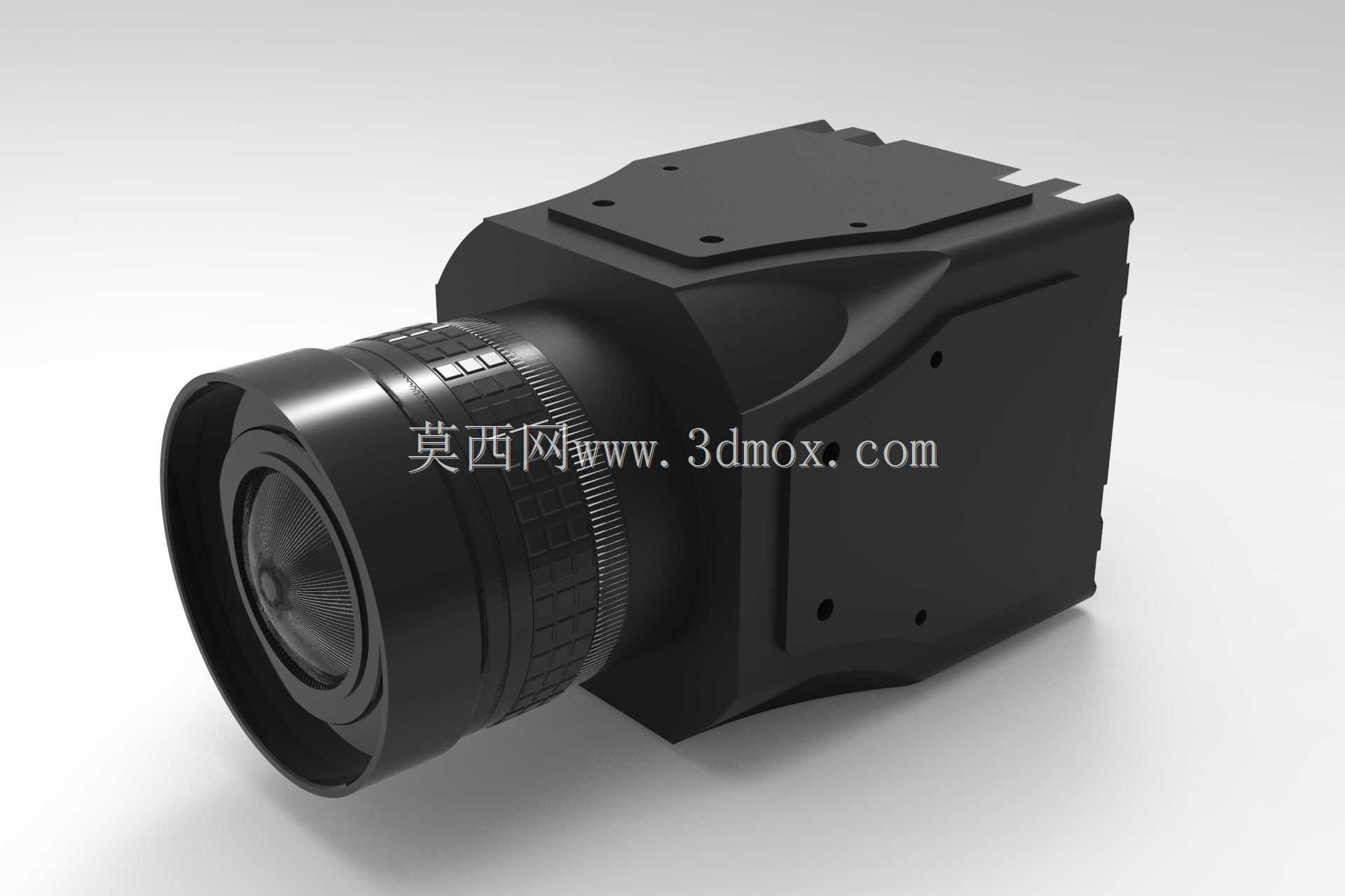

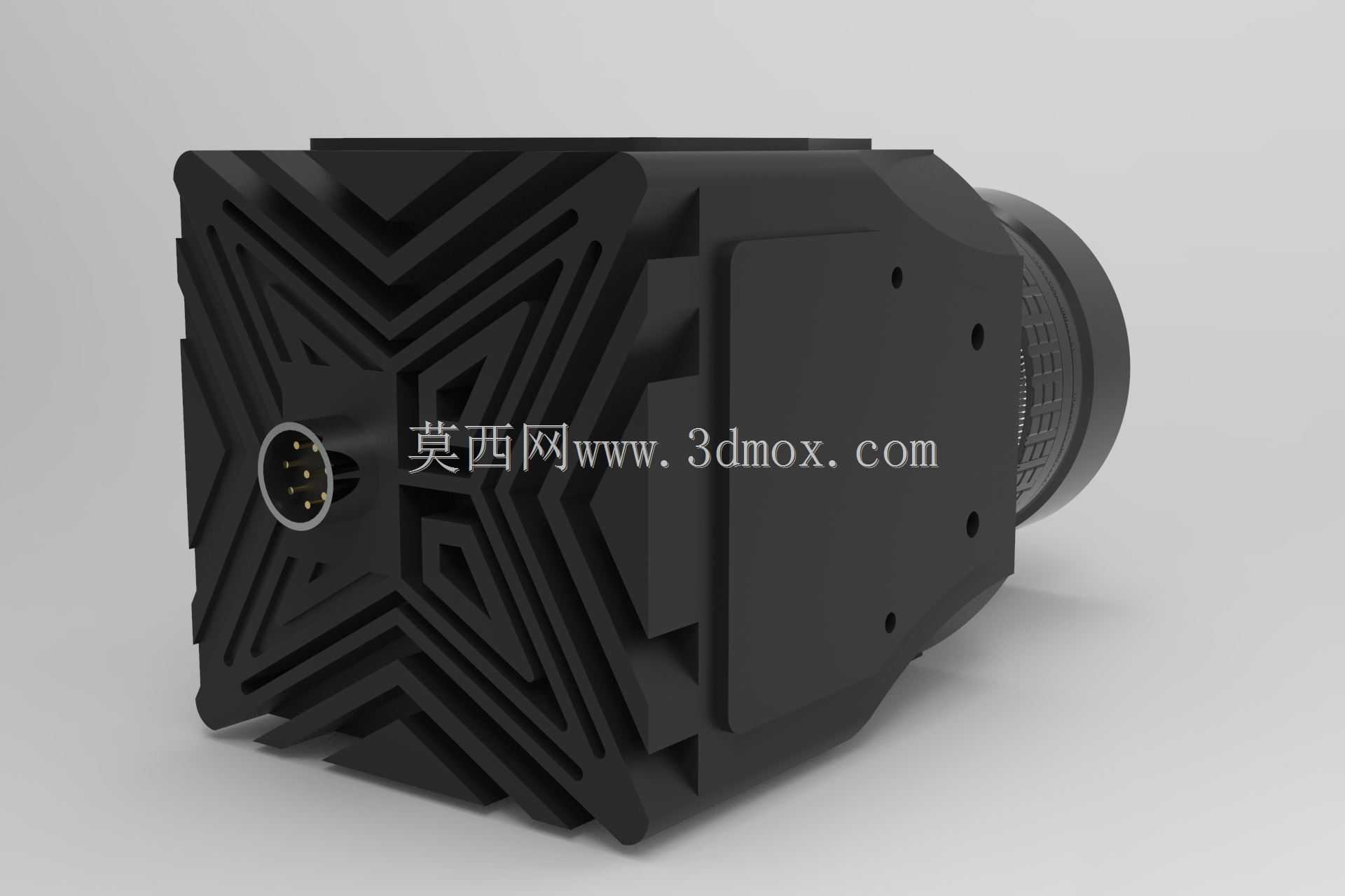

从外形结构来看，机身采用一体化方正切削构型，外壳表面做了交错的立体筋条设计，这部分结构并非单纯的外观装饰，一方面是增大壳体与空气的接触面积，提升长时间高帧率工作下的被动散热效率，避免CMOS传感器因积热出现噪点增加、成像漂移的问题；另一方面筋条形成的加强结构可以提升壳体的抗形变能力，在工业现场存在轻微振动、意外磕碰的工况下，能更好保护内部的PCB板、传感器芯片、镜头接圈等精密组件，减少结构应力对成像光路的影响。机身尾部预留的多针航空接口，是用来对接电源触发线、数据传输线的，接口位置做了内凹设计，安装线缆接头后可以减少接头部位的受力弯折，同时预留了密封圈安装槽位，可适配IP65级以上的防护需求，适配有粉尘、少量喷淋的生产车间环境。

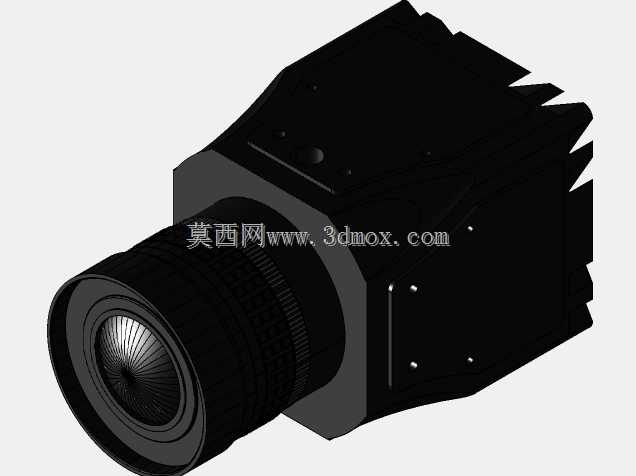

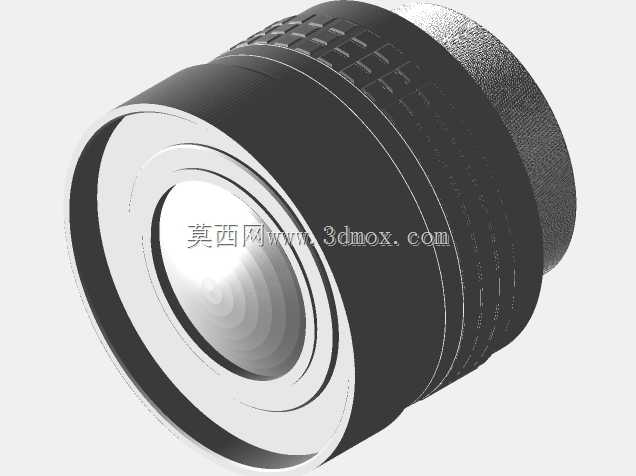

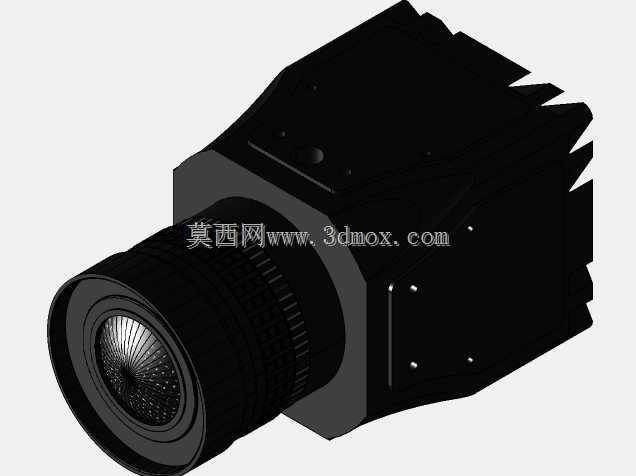

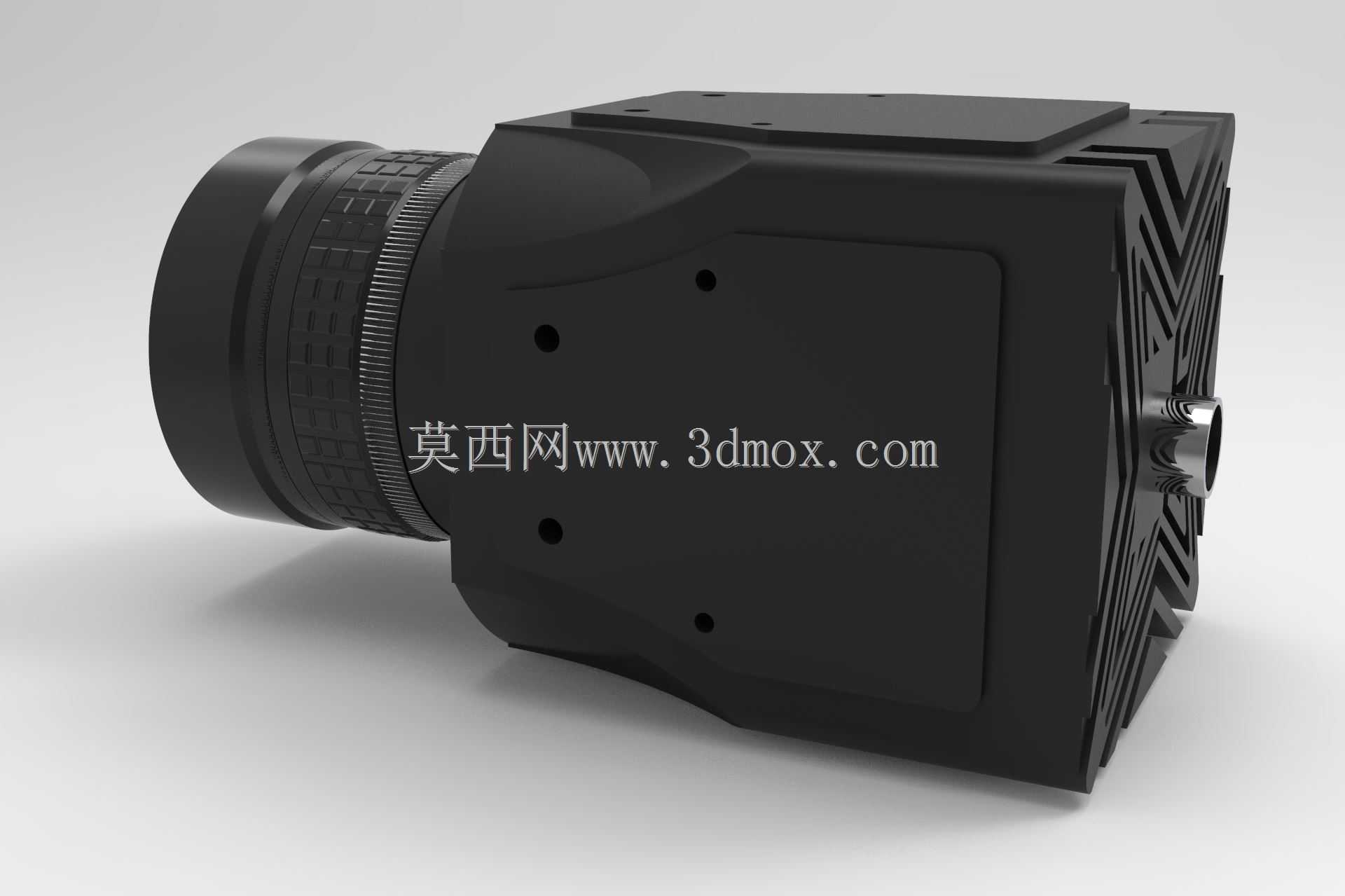

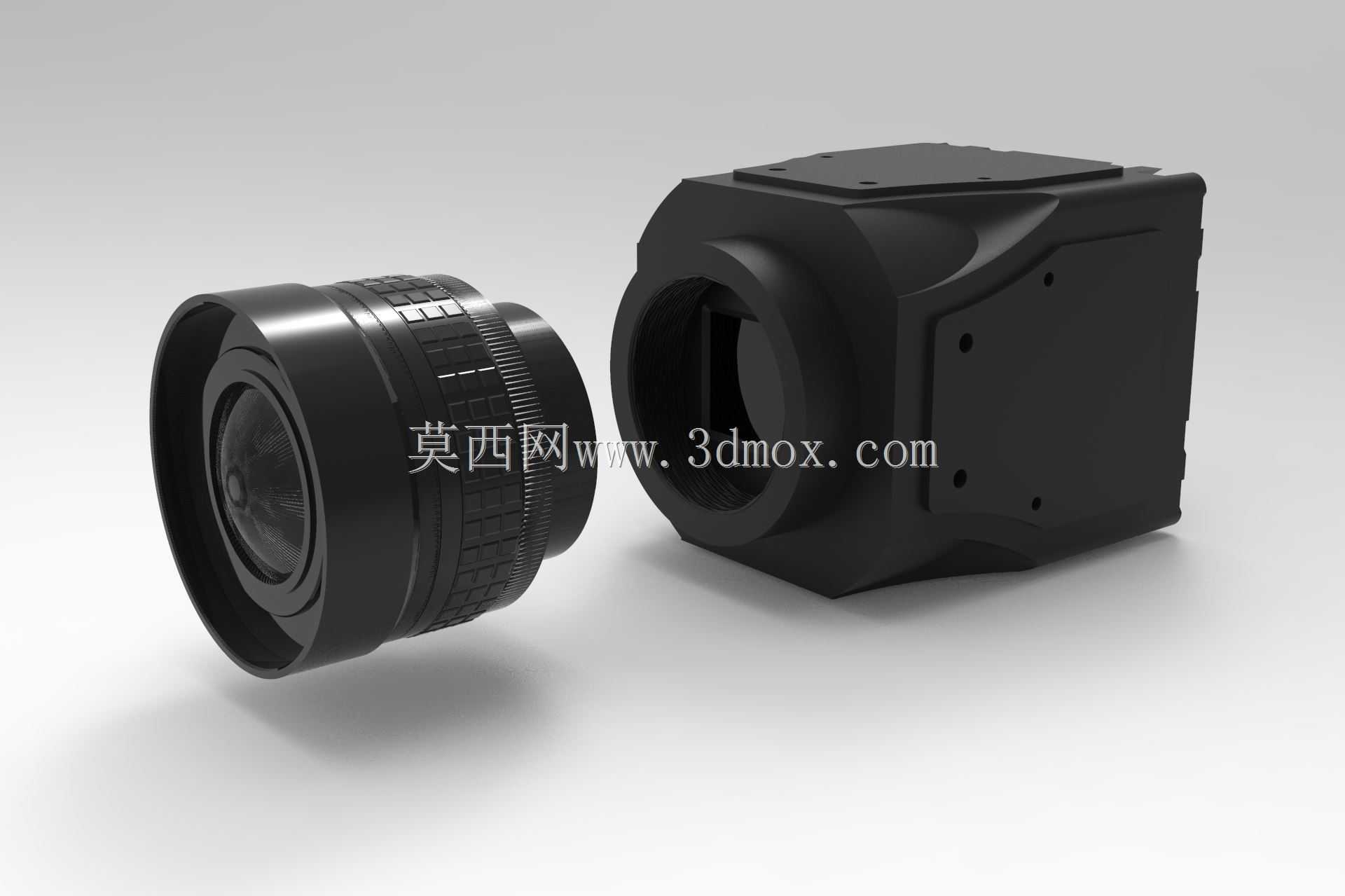

做结构设计时，镜头安装端采用标准的C/CS卡口适配位，卡口端面与机身基准面的垂直度公差控制在0.02mm以内，保证镜头安装后光轴与传感器靶面完全垂直，避免出现成像一侧清晰一侧虚焦的问题。机身的安装孔位分布在壳体的侧面与底面，采用标准M3螺纹孔，孔位间距兼容主流的工业相机安装支架、视觉实验架、机械手末端法兰的安装尺寸，不需要额外做转接板就可以完成固定，安装边界上，机身整体外轮廓尺寸控制在紧凑型工业相机的常规范围内，镜头安装后整体伸出长度适配常规2/3英寸靶面镜头的后截距要求，不会和生产线的其他工装、光源组件产生空间干涉。

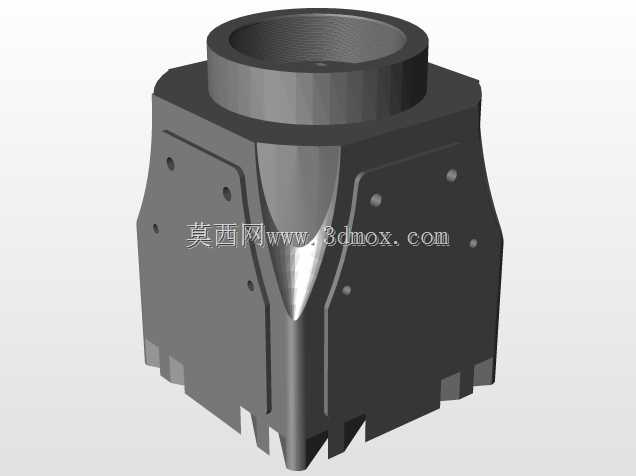

在内部结构排布上，建模时预留了传感器安装座的调节空间，可通过垫片调整传感器与卡口的相对距离，适配不同后截距的镜头使用；电源板与主控板之间预留了屏蔽层安装位，可减少内部电路的信号干扰，保证高速图像数据传输的稳定性。机身外壳的边角做了小尺寸倒角处理，既可以避免安装时划伤操作人员，也能减少应力集中导致的壳体开裂问题。从实际选型角度来说，这类结构的相机可以适配130万到2000万像素级别的CMOS传感器，支持外触发硬触发模式，能匹配生产线的运动节拍完成高速抓拍，外壳的材质选用6061铝合金做硬质阳极氧化处理，重量轻且结构强度足够，长时间使用不会出现锈蚀、掉漆的问题，适合在各类工业环境下长期稳定工作。
