手动液压搬运车货叉承载结构设计

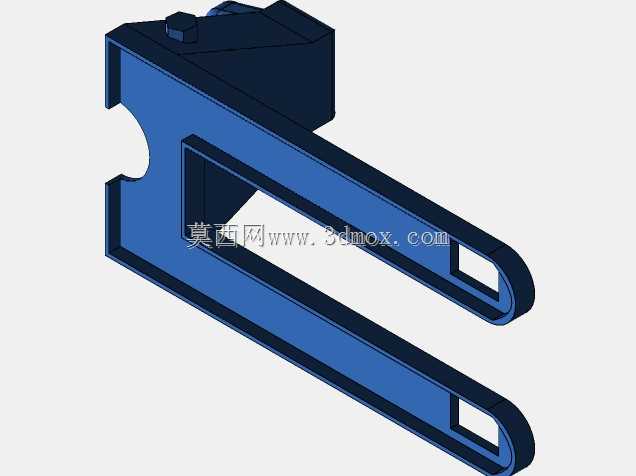

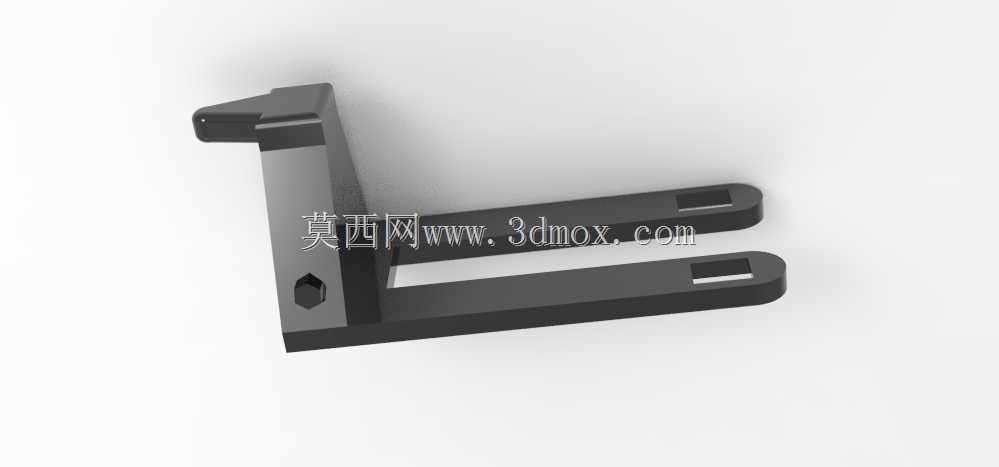

在仓储车间、货场周转、商超后场的物料转运场景里，手动液压搬运车是使用频率最高的短途载具，而货叉作为直接接触托盘、承载货物重量的核心受力部件，其结构合理性直接决定整车载重能力、使用寿命与操作安全性。这款货叉结构采用L型一体化受力布局，垂直段与搬运车的液压提升架连接，水平段直接插入托盘底部的叉孔，整体采用等强度变截面设计，靠近垂直连接端的截面厚度更大，向叉尖方向逐步平滑过渡，既保证了根部最大弯矩位置的结构强度，又能控制叉体整体重量，避免操作人员推拉转向时负载过重。

从实际使用场景出发，货叉水平段的上表面做了平整处理，没有突出的焊缝或者凸台，插入托盘时不会剐蹭托盘底部的木板或者塑料筋位，叉尖位置做了小角度的倒角收窄，面对存在轻微变形的旧托盘、或者叉孔对位存在小偏差的情况，也能顺利插入，不需要反复调整车位，能有效提升一线装卸的作业效率。垂直连接段上预留的两个矩形安装槽，是用来和液压提升架的挂接结构配合的，槽位的尺寸公差控制在合理范围，安装后既不会出现过大旷量导致起升时货叉晃动，也不会因为公差过紧导致拆装更换困难，日常维护时不需要复杂工具就能完成货叉的拆卸更换。

设计过程中首先要明确的是安装边界约束，垂直段的安装孔位中心距、水平段的离地间隙都要匹配主流手动搬运车的架体参数，水平段的长度适配通用的1200mm*1000mm标准工业托盘，叉体外侧间距符合常规托盘的叉孔间距要求，不会出现叉距过宽卡滞托盘、或者叉距过窄导致托盘受力不均变形的问题。受力分析阶段重点关注货叉根部的应力集中问题，垂直段与水平段的过渡位置做了圆弧过渡处理，避免直角转折带来的应力集中，在额定载重下，该位置的应力值远低于材料的屈服强度，即使遇到日常使用中偶尔的超载冲击，也不会出现根部断裂的风险。

叉体侧面的定位凸台结构，是用来和搬运车的侧向限位结构配合的，货叉起升过程中不会出现左右偏移，保证货物起升后重心始终在两轮的支撑范围内，避免偏载导致的车辆侧翻风险。叉体底部的耐磨块安装位，预留了足够的安装空间，耐磨块磨损后可以单独更换，不需要整体更换货叉，能大幅降低后期的使用维护成本。考虑到仓储环境中可能存在的潮湿、轻微腐蚀情况，叉体的结构设计避免了容易积灰积水的封闭死角，所有转角位置都做了圆滑过渡，日常清洁时很容易擦拭干净，也不会因为积水残留导致局部锈蚀，影响结构强度。

实际选型适配时，要注意货叉的垂直段高度要匹配液压泵的最大起升高度，保证货叉起升到最高位置时，底部有足够的离地间隙，越过车间地面的小坡度、减速带时不会剐蹭地面。水平段的下表面做了轻微的弧度处理，在货叉处于最低位置时，叉尖位置略微上翘，拖动搬运车经过地面接缝、小凸起时，叉尖不会戳到地面造成阻力或者变形。很多一线操作人员在使用时习惯用货叉尖去顶撞货物调整位置，这款结构的叉尖位置做了局部加厚处理，能承受一定的轴向冲击力，不会因为偶尔的顶撞导致叉尖弯曲变形。

从结构建模的角度来看，这款货叉的所有特征都采用参数化设计，调整载重等级时只需要修改截面厚度、过渡圆弧半径等参数，就能快速衍生出不同载重规格的同系列货叉结构，不需要重新从零开始建模，能大幅缩短同系列产品的设计开发周期。建模过程中所有的安装孔位、配合面都预留了合理的加工余量，后续出工程图时可以直接标注公差，不需要反复调整模型尺寸，能有效减少设计到加工环节的沟通成本。
