注塑模具用芯腔椅结构

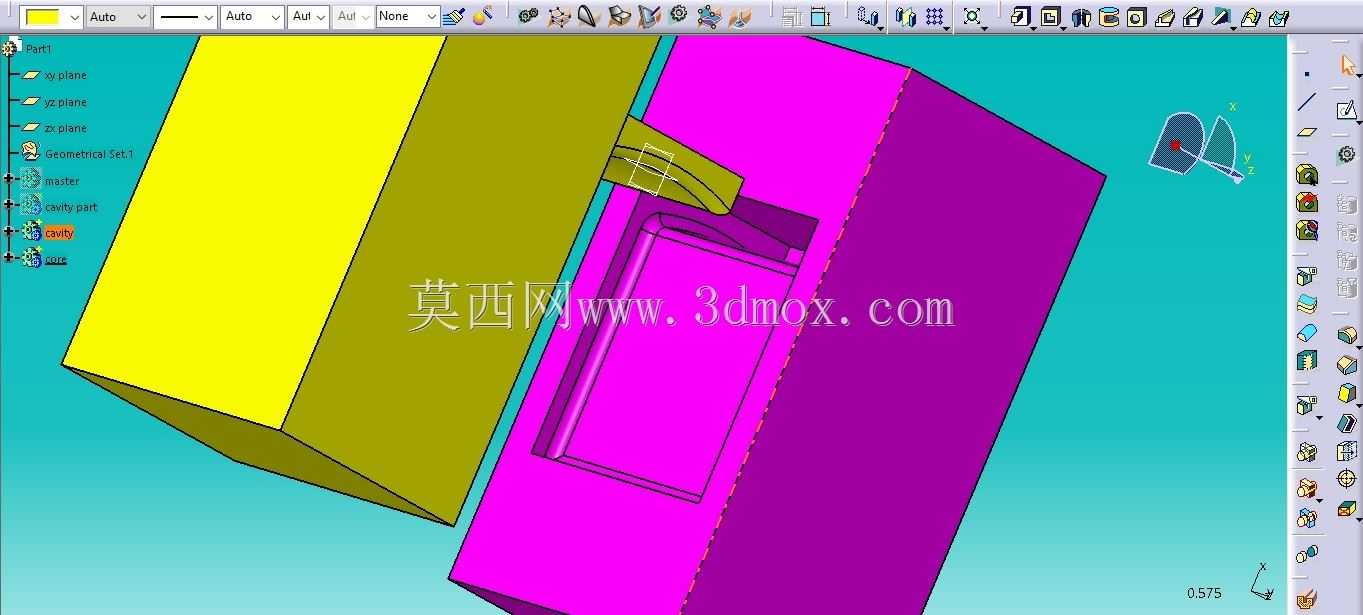

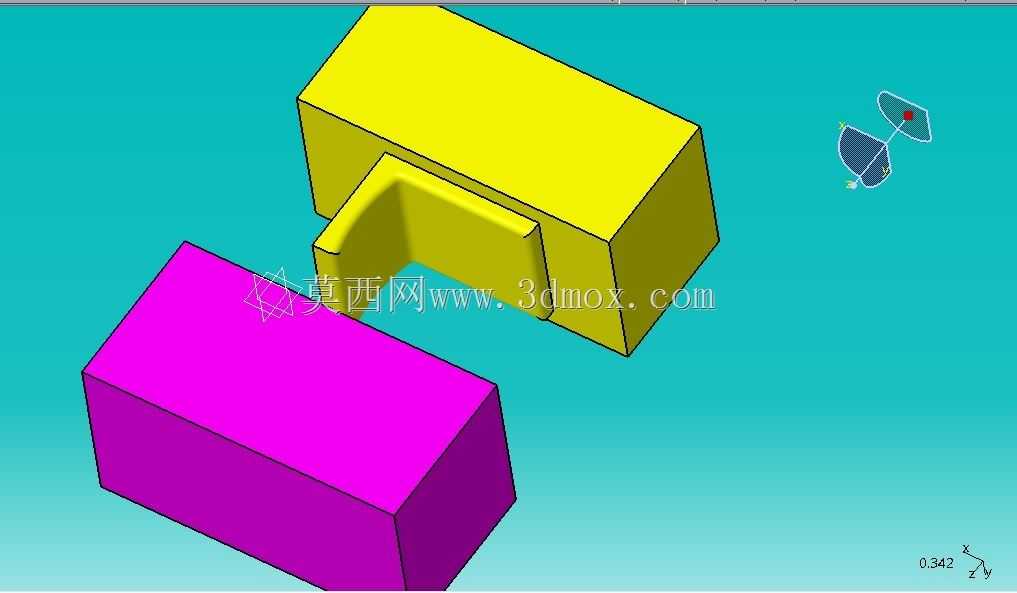

在注塑模具的成型工位中，这类芯腔结构承担着塑件内部轮廓的成型核心作用，日常生产中多配套在卧式注塑机的动模侧安装，合模时与定模型腔紧密贴合形成封闭的注塑容腔，熔融的塑胶原料经浇道注入容腔后，保压冷却阶段该结构直接与塑件内壁接触，决定了塑件内部的尺寸精度与表面成型质量。从结构设计逻辑来看，该芯腔采用分体式拼接构造，上部的成型块直接对应塑件的内凹轮廓，下部的基座承担定位与锁固功能，中间的连接段做了斜向让位处理，避免开模顶出时与模架的导向部件发生运动干涉，这种分体设计一方面降低了整体加工的难度，成型块可单独采用淬硬钢加工提升耐磨性能，基座部分可采用普通模具钢降低材料成本，另一方面当成型段出现磨损或拉伤时，仅需更换上部成型块即可，无需整体报废芯腔组件，大幅降低了模具的后期维护成本。安装边界方面，下部基座的长宽尺寸与模架的芯腔安装槽做了间隙配合设计，单边预留0.02mm的装配间隙，既保证安装时的顺畅推入，又避免合模受力时出现偏移，基座底部设计有两个螺纹锁固孔，可通过内六角螺丝与模架的动模板刚性连接，锁固后成型块的顶面与定模型腔的贴合面平面度控制在0.01mm以内，防止注塑时出现飞边溢料的问题。实际生产场景中，这类芯腔结构多用于小型盒类塑件的注塑成型，比如消费电子类的塑料外壳、日用品的收纳盒内芯等，设计时特意在连接段的侧边做了圆弧过渡处理，减少应力集中的问题，避免长期受注塑压力冲击出现根部断裂的情况，同时成型块的侧壁做了1度的脱模斜度，开模顶出时可顺畅与塑件分离，不会拉伤塑件的内壁表面。从三维建模的角度来看，该结构的建模过程优先采用草图拉伸生成基础实体，再通过布尔运算切除让位槽与安装孔，所有的棱边除了成型面的锐边要求外，其余非工作边都做了R0.5的倒角处理，既消除加工后的毛刺锐边，也能减少装配时的磕碰损伤。日常模具调试过程中，该芯腔的冷却水路可从基座侧部接入，沿成型块内部做直通式水路布置，保证冷却时成型面的温度均匀，避免塑件出现冷却不均导致的收缩变形问题，水路接口的位置特意设计在基座的非安装侧，不会与模架的其他部件产生干涉，接装冷却水管时操作空间充足。结构强度校核阶段，针对成型块受注塑压力的受力面做了加厚处理，壁厚控制在15mm以上，可承受120MPa的注塑压力冲击，不会出现成型面凹陷变形的问题，连接段的截面尺寸也做了等强度设计，从基座到成型块的过渡段截面变化平缓，避免注塑时的压力传递出现应力突变，长期生产的疲劳寿命可达到30万模次以上。
