三角结构旋转式动力核心转子结构

　　在往复式动力设备长期占据主流应用场景的背景下，这类三角轮廓的旋转式动力转子，始终是小体积高功率密度动力方案里的核心承载构件，它的应用场景覆盖了小型便携动力单元、轻量化特种作业动力装置、模型动力改装、小型航空辅助动力等多个对安装空间、自重有严苛限制的领域，和传统往复式活塞需要配合曲柄连杆完成直线-旋转运动转换的结构不同，这类转子自身的旋转运动可以直接输出扭矩，省去了大量中间传动构件的空间占用与能量损耗。

　　从实际设备运行的用途来看，这个转子是旋转式动力腔室内的唯一运动做功构件，它在型腔内做偏心旋转运动的过程中，会和腔体内壁、端盖之间形成三个独立的可变容积腔室，依次完成进气、压缩、做功、排气的完整循环，三个腔室交替做功的特性让它的动力输出平顺性远优于同排量的往复活塞结构，不需要额外加装大质量的平衡飞轮来抵消往复惯性力，整机的振动水平可以控制在极低的范围，这也是它能被应用在对振动敏感的便携设备、小型无人机动力场景里的核心原因。

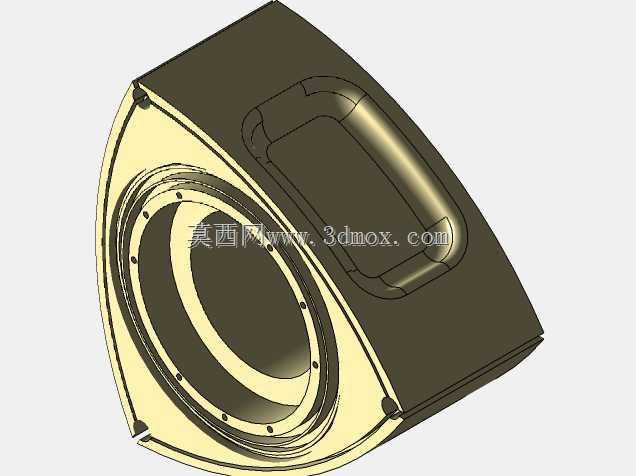

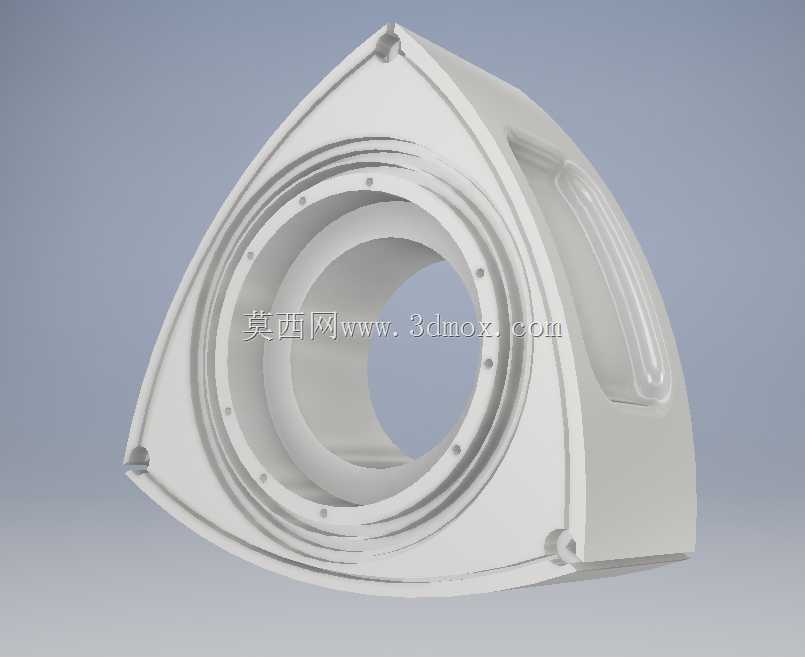

　　从功能特性上看，这个转子的三角轮廓并非规则的莱洛三角形直边，每一个弧面都做了和腔体内壁匹配的型线修形，保证在偏心旋转的全行程里，三个顶角的密封件始终和腔体内壁保持紧密贴合，不会出现腔室窜气的问题；转子中心的大尺寸通孔是偏心轴的安装位，孔壁周围的多层环形凸台是轴承安装定位面，用来承载转子旋转过程中的径向载荷与偏心运动带来的交变载荷，凸台上均匀分布的小孔是内部冷却油道的连通孔，转子高速旋转时，润滑油可以通过这些孔道进入转子内部的空腔，带走做功过程中传递到转子本体的热量，避免转子因为高温出现热变形，导致型线匹配失效、密封件过度磨损的问题。转子三个顶角位置的小型凹槽是密封片的安装槽，密封片在弹簧力和离心力的作用下始终贴紧腔体内壁，实现三个工作腔之间的气体密封，而转子侧面的环形凹槽是端面密封件的安装位，用来隔绝转子和前后端盖之间的间隙，避免腔室内的高压气体从端面间隙泄漏。

　　在设计思路层面，这类转子的型线设计是整个结构的核心，首先要根据目标排量确定转子的偏心距、创成半径等核心参数，再通过包络线计算得出和转子匹配的腔体型线，保证转子在任意旋转角度下，型面和腔壁之间的间隙都控制在密封件可补偿的范围内；转子本体的结构做了大量的轻量化挖空设计，在保证结构强度足以承受燃烧爆发压力的前提下，尽可能降低转子自身的转动惯量，让动力响应速度更快，同时挖空的内腔也可以作为冷却油的流动通道，兼顾冷却功能；所有的安装定位面都做了同轴度、平面度的公差约束，中心轴承位的同轴度公差需要控制在0.02mm以内，避免转子旋转过程中出现偏磨，三个密封片安装槽的位置度公差也需要严格控制，保证三个密封片的伸出量一致，避免出现局部密封压力过大导致的异常磨损。

　　从安装边界和外形尺寸的适配逻辑来看，这类转子的整体外轮廓是类三角结构，外接圆直径决定了整个动力单元的径向安装尺寸，转子的厚度决定了动力单元的轴向宽度，在选型适配的时候，首先要确认中心偏心轴的轴径和转子中心孔的尺寸匹配，轴承安装位的台阶高度要和选用的轴承宽度匹配，避免转子安装后出现轴向窜动；三个顶角的密封片安装槽尺寸要和选用的密封片规格一致，端面密封槽的深度要匹配端面密封条的线径，保证装配后密封条的压缩量在合理区间，既不会因为压缩量过大导致转动阻力过高，也不会因为压缩量不足出现密封失效。另外需要注意，转子在装配到偏心轴上之后，需要做整体动平衡校正，因为转子做的是偏心旋转运动，即使自身结构对称，偏心安装带来的不平衡量也会导致高速旋转时出现振动，通常会在转子端面的非配合位置去重，将动平衡精度控制在G2.5级以内，才能满足高转速运行的要求。

　　在实际工程应用里，这类转子的加工材质通常会选用高密度合金铸铁或者硅铝合金，合金铸铁的耐磨性更好，适合长期高负荷运行的场景，硅铝合金的自重更轻，适合对响应速度、自重要求高的场景，两种材质的转子在型面加工完成后都需要做表面硬化处理，提高型面的耐磨性能，延长密封件和转子本体的使用寿命。和传统活塞结构相比，这类转子的零件数量更少，整体装配难度更低，同功率下的整机体积可以缩小三分之一以上，自重降低近一半，虽然它存在低速扭矩偏低、密封件寿命偏短的固有特性，但在特定的应用场景下，它的结构优势是传统往复结构无法替代的，在做相关动力单元的结构设计时，这个转子的三维结构可以直接作为核心构件的设计参考，减少型线反复计算验证的工作量，缩短整体研发周期。
