离心泵闭式叶轮水力结构三维设计

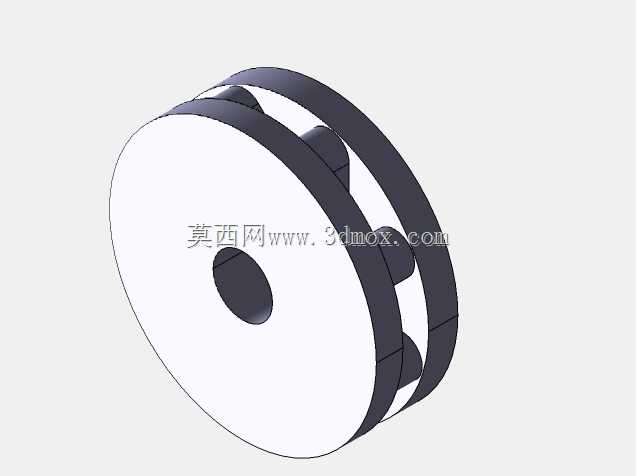

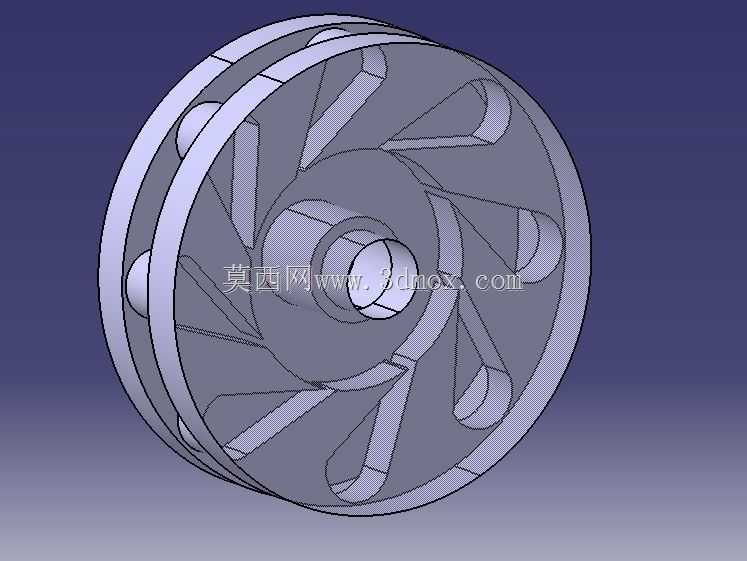

该三维模型为离心泵核心过流部件闭式叶轮，是决定泵组水力效率、运行稳定性的核心结构件，广泛应用于市政供水、工业循环水输送、农田排灌、化工介质输送等场景的离心泵产品中，直接承担将原动机机械能转化为输送介质压能与动能的核心功能。从结构设计逻辑来看，该叶轮采用双盖板闭式结构，相比开式、半开式叶轮，闭式结构的容积效率更高，适合输送不含大颗粒杂质的清洁或低含杂介质，运行时的介质泄漏损失更低，能在额定工况下保持更稳定的水力性能。叶片采用后弯式空间扭曲设计，建模过程中严格遵循速度三角形匹配原则，叶片进口边做了圆滑修型处理，可有效降低介质进入叶轮流道时的冲击损失，减少进口脱流、气蚀发生的概率，适配常规单级单吸离心泵的水力参数要求。叶轮前后盖板为等强度变厚度设计，靠近轮毂位置的盖板厚度更大，向轮缘方向逐步平滑减薄，既可以保证高速旋转时的结构强度，抵抗离心力与介质压力带来的结构变形，又能尽可能降低叶轮自身的转动惯量，减少原动机启动时的扭矩冲击。轮毂位置设计有标准的轴孔与键槽安装位，可与泵轴通过平键实现周向固定，轴孔端面预留有叶轮锁紧螺母的贴合面，能保证叶轮在泵轴上的轴向定位精度，避免运行过程中出现轴向窜动。从安装边界来看，该叶轮的外径尺寸适配常规端吸式离心泵的泵腔内部空间，叶轮出口宽度与泵体蜗壳的进口流道宽度匹配，安装时叶轮出口与蜗壳隔舌的间隙控制在合理范围，间隙过大会导致水力回流损失增加，间隙过小则容易出现叶轮与泵体的刮擦故障。叶片数量经过水力优化，在保证流道过流面积充足的前提下，平衡了叶片排挤系数与流道摩擦损失，既不会因为叶片数量过多导致流道过窄、介质流动阻力增大，也不会因为叶片数量过少导致介质在流道内的滑移系数过大，降低泵的扬程输出能力。建模过程中对叶片与前后盖板的连接位置做了大圆角过渡处理，避免出现应力集中的尖角结构，一方面可以减少铸造或机加工过程中的应力缺陷，另一方面也能降低介质在流道拐角处的局部涡流损失，提升流道内的介质流动平顺性。该叶轮的进口端设计有圆滑的喇叭口吸入边，与泵体的吸入室出口平滑对接，能引导介质均匀进入各个叶轮流道，减少进口流场的紊乱程度，降低泵组运行时的水力噪声与振动。在实际选型匹配过程中，该结构叶轮可适配不同转速的驱动方案，通过切割叶轮外径即可调整泵的工况点，满足不同管路系统的扬程、流量需求，结构的通用性较强，适合作为清水离心泵、卧式循环泵的核心叶轮结构进行参数化改型使用。
