内燃机单缸燃烧室结构三维数模

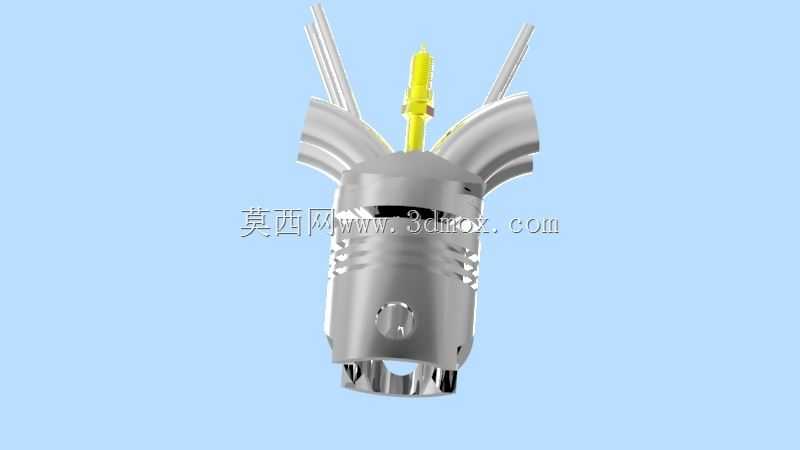

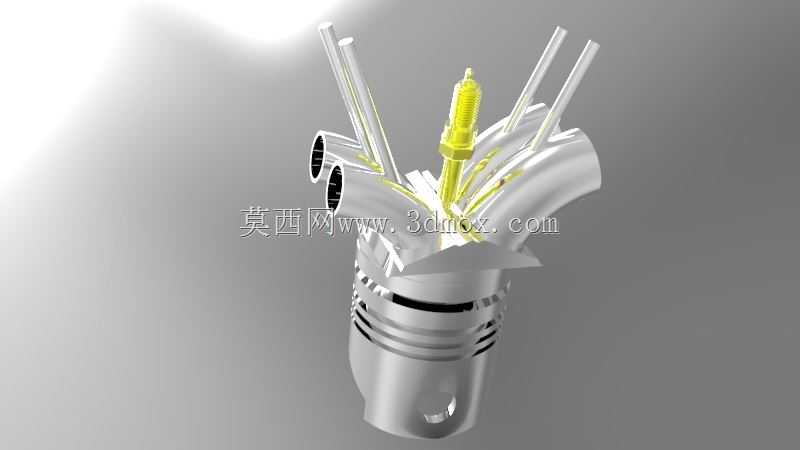

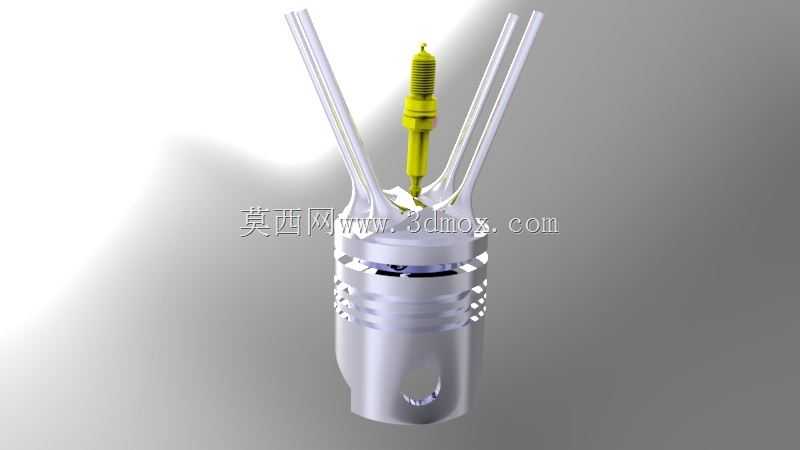

　　这套燃烧室三维结构完整还原了往复式内燃机单缸燃烧系统的核心装配关系，覆盖从活塞顶部、气缸盖进排气道、气门组件到火花塞安装位的全部配合边界，可直接用于动力系统结构验证、燃烧仿真前置建模、教学演示拆解等场景。在车用小排量汽油机、通用小型动力设备的开发流程中，燃烧室的结构合理性直接决定了充气效率、火焰传播速度与爆震阈值，建模过程中优先保证了各部件的安装间隙符合实际工程要求：活塞环岸与缸壁的配合间隙、气门升程极限位置与活塞顶的避让距离、火花塞电极伸入燃烧室的深度都按照量产机型的常规设计值做了还原，避免后续仿真或装配验证时出现干涉问题。从设计思路来看，该结构采用了屋脊型燃烧室布局，进排气道分别布置在气缸盖两侧，

　　配合倾斜安装的气门能够在进气行程形成更强的滚流效应，加快压缩行程末期的混合气紊流速度，缩短火焰传播距离，这种结构也是当前小排量高转速汽油机的主流设计方向，能够在压缩比10-11的区间内兼顾动力输出与燃油经济性。活塞顶部的凹坑造型做了平滑过渡处理，没有尖锐棱角，既可以避免局部热点引发的早燃问题，也能在压缩行程引导气流运动，配合中央布置的火花塞，让火焰前锋面可以均匀向四周扩散，减少末端混合气自燃的概率。进排气道的走向做了渐缩式设计，进气道入口直径大于气门座圈处直径，能够提升进气流速，增强滚流强度；排气道则采用平滑的圆弧过渡，减少排气阻力，降低泵气损失。气门导管与气缸盖的配合位、火花塞的安装螺纹孔都保留了完整的安装基准，

　　在做整机装配时可以直接匹配对应的气缸盖密封垫、气门弹簧、点火线圈等周边部件，不需要额外调整配合面。安装边界方面，该单缸燃烧室的缸径按照常规72mm小排量机型设定，活塞行程预留了80mm的运动空间，气缸盖的螺栓安装位按照四螺栓矩形布置做了定位，中心距与常规单缸卧式、立式通用动力的安装尺寸兼容，既可以用于单缸通用机械的动力结构参考，也可以截取单缸结构扩展为多缸直列、V型布局的内燃机燃烧系统基础数模。在实际工程应用中，这套数模可以直接导入流体仿真软件做缸内气流运动分析，调整活塞顶凹坑形状、气门夹角、火花塞位置等参数，快速验证不同设计方案对燃烧效率的影响；也可以用于职业院校的内燃机结构教学，通过拆解数模直观展示进排气、压缩、做功、

　　排气四个行程中各部件的运动关系，帮助学员理解燃烧室各结构的作用。建模时所有部件都采用参数化特征构建，修改缸径、气门直径、火花塞伸入深度等参数时可以直接驱动模型更新，不需要重新绘制基础结构，能够大幅缩短前期方案迭代的时间。需要注意的是，该数模还原的是燃烧室核心结构，未包含冷却水道、润滑油道等附属结构，在做整机热管理仿真时需要补充对应腔体结构，但核心燃烧区域的配合关系、尺寸边界都符合量产机型的设计规范，能够满足前期结构验证、方案选型、教学演示的绝大多数使用需求。
