小型舷外挂机船用动力装置结构

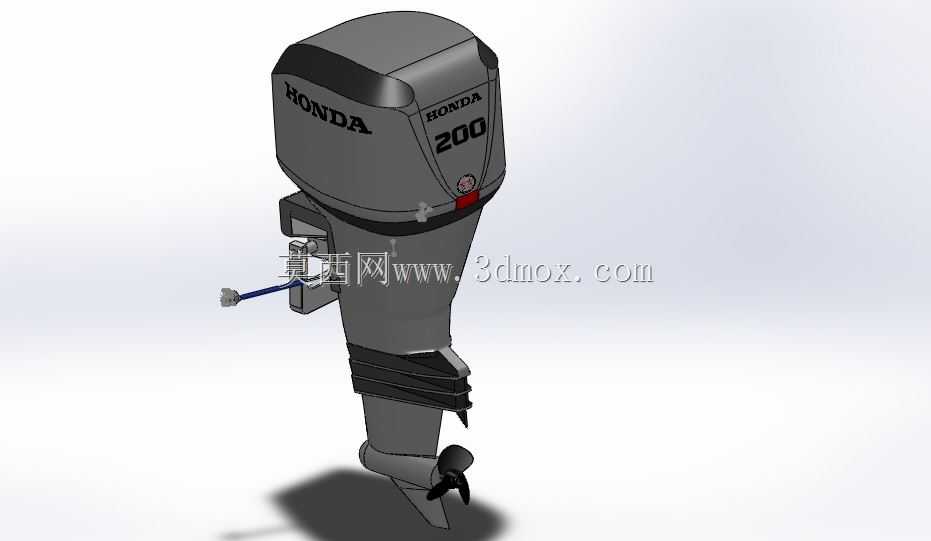

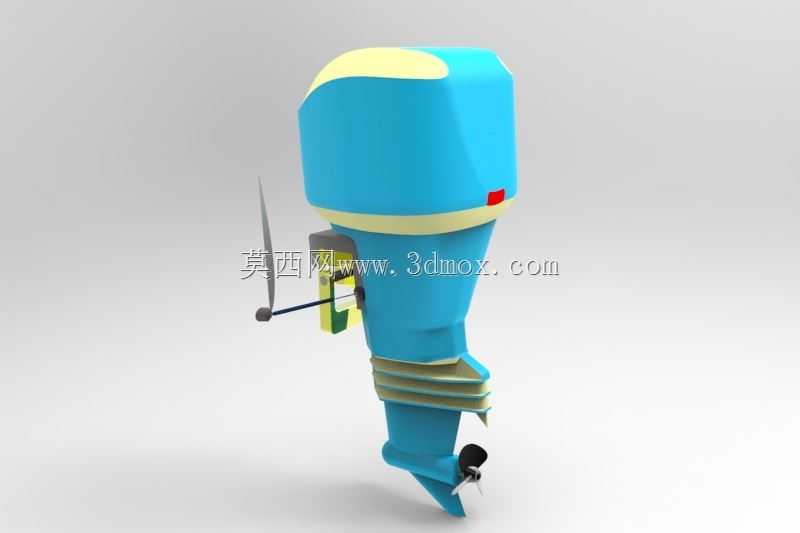

在近岸小型作业艇、休闲垂钓艇、内河应急救援艇的动力配置场景中，舷外挂式推进动力始终是适配性最高的选型方向，这类集成式动力单元不需要在船体内部预留独立机舱空间，整套装置直接挂载于船艉板位置，能大幅压缩船体内部的空间占用，同时省去传统轴系推进的长传动轴、轴封、舱内机座等复杂配套结构，对于3到8米长度的小型船体来说，安装与后期维护的便捷性远高于舱内固定安装的动力系统。从实际使用场景来看，这类外挂动力不仅承担船体航行的推进输出，还集成了转向操控与航行姿态调整的功能，操作人员通过操控上部的手柄就能直接带动整个动力单元绕安装支架转动，改变螺旋桨的推力方向来实现船体转向，不需要额外配置独立的舵系结构，整套转向传动路径极短，小半径水域内的操控灵活性非常突出，在狭窄内河航道、近岸礁石区作业时能快速完成转向避障动作。从结构设计的逻辑来看，整套装置采用上下分段的集成化布局，上部舱段为动力核心与操控连接区域，外壳做了全密封的流线型包覆，既可以阻挡航行过程中飞溅的水花侵入内部动力组件，圆润的曲面造型也能降低高速航行时的迎风阻力，上部舱段侧面预留的操控接口可以直接连接油门拉线、换挡拉杆与转向手柄，所有操控线路都沿装置外壳的内置走线槽布置，避免外露线路被水流冲击或者勾挂水上漂浮杂物。中部的连接段是安装固定与动力传递的核心区域，设计了多层阶梯式的密封结构与减震缓冲垫，一方面将上部动力单元输出的扭矩稳定传递到下部的推进段，另一方面可以吸收螺旋桨高速旋转时产生的振动，避免振动直接传递到船艉板引发船体共振，同时多层密封结构能阻挡水流沿连接缝隙向上渗入动力舱，即使在浪高较大的工况下，也能保证动力舱内部的干燥环境。下部的推进段集成了螺旋桨与导流结构，螺旋桨的安装位置处于船体航行时的水线以下区域，配套的导流罩能梳理进入螺旋桨的水流流态，减少水流紊流带来的推进效率损失，同时推进段的外形做了减阻设计，降低装置自身在水中行进的阻力。从安装边界的尺寸设计来看，整套装置的上部舱段宽度控制在适配小型船艉板的安装范围内，不会因为过宽影响船艉位置的人员操作空间，中部安装支架的夹持范围覆盖常规小型玻璃钢艇、铝合金艇的艉板厚度区间，安装时不需要对船体艉板做大规模的裁切改造，只需要通过夹紧螺栓就能完成固定，后期拆卸转移也非常便捷，适合需要在多艘小艇之间轮换使用动力的场景。在功能特性的设计上，整套动力单元考虑到水上使用的特殊环境，所有外露的结构件都做了防腐蚀的表面处理，能够耐受淡水与近岸咸水环境的长期侵蚀，下部螺旋桨位置设计了碰撞缓冲结构，当螺旋桨意外触碰水下礁石、漂浮木桩等障碍物时，能通过结构的小幅退让避免桨叶或者传动齿轮直接受冲击断裂，降低复杂水域航行时的故障概率。从三维结构的建模逻辑来看，建模过程中优先保证各分段的装配对位精度，上部动力舱的外壳曲面做了连续的曲率过渡，避免曲面拼接处出现棱角导致的应力集中，中部连接段的安装孔位、夹紧结构的尺寸完全匹配实际安装的公差要求，下部螺旋桨的叶片曲面按照实际推进的水力型线构建，能够直接用于后续的结构干涉检查、安装模拟以及虚拟工况的受力验证，对于船舶设计从业者来说，这套模型可以直接用于小型船舶动力布置的方案匹配，验证不同船型下外挂动力的安装空间是否充足，转向过程中动力单元与船艉结构是否存在干涉，也可以作为小型舷外机结构优化的基础参考模型，梳理集成式船用动力的布局逻辑与结构设计要点。
