直列四缸发动机气缸缸体结构设计

　　在往复式内燃机的整机架构里，气缸缸体是承担核心功能的基础承载构件，这款直列排布的四缸结构缸体，主要适配小排量乘用车、小型工程机械动力单元的装配需求，是动力输出环节里连接活塞往复运动、曲轴旋转运动、配气机构动作的核心基体。从实际应用场景来看，这类缸体多用于排量1.0L-1.6L区间的自然吸气或小增压汽油发动机，也可适配同功率段的小型柴油动力机组，覆盖家用代步车辆、小型农用机械、固定式发电动力组等多个使用场景，日常运行中需要持续承受燃烧室内的高温高压燃气冲击，同时为活塞往复运动提供精准的导向支撑，还要整合冷却水道、润滑油道的布设空间，兼顾整机的结构刚度与轻量化需求。

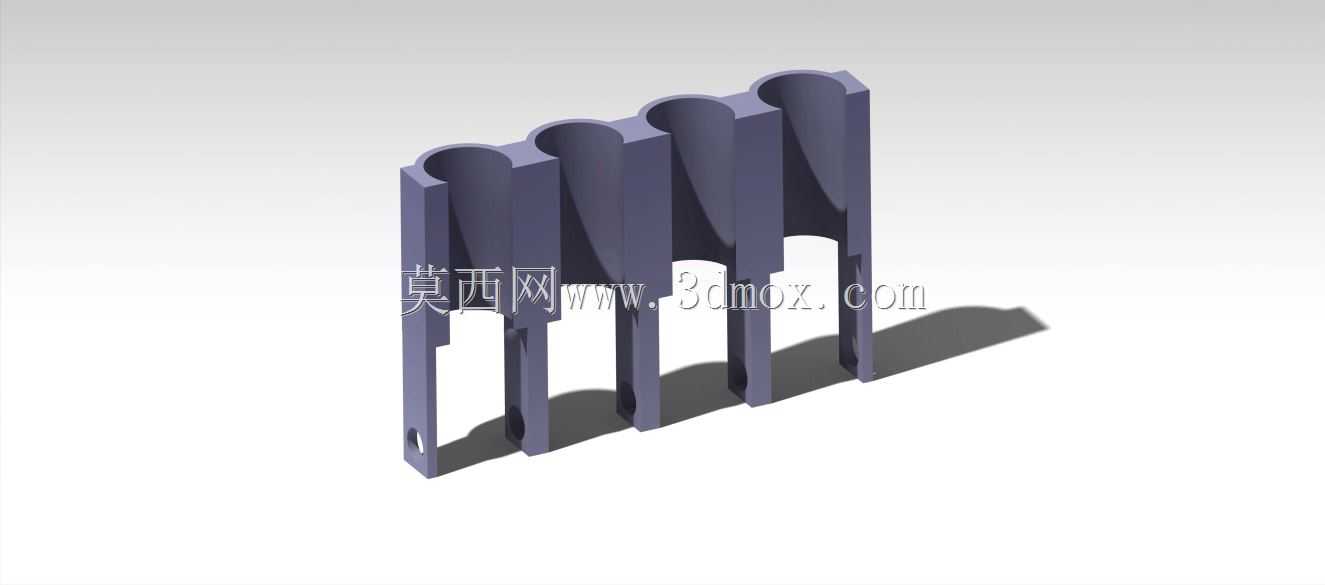

　　设计这款缸体的时候，首先要明确的是直列四缸的排布逻辑，四个缸筒沿曲轴轴向等距排列，相邻缸筒之间的壁厚需要同时满足两个核心要求：一是足够的结构强度，承受活塞侧推力、燃气爆发压力带来的交变载荷，避免长期运行出现缸筒变形、开裂的问题；二是预留出冷却水道的布设空间，保证每个缸筒周向都有均匀的冷却液流通通道，避免运行过程中出现局部过热，导致活塞卡滞、润滑失效的故障。从结构外形来看，这款缸体采用了集成式的上曲轴箱设计，缸筒下方延伸出的支撑筋直接对应曲轴主轴承座的安装位置，每两个相邻缸筒之间的竖向加强筋，既可以提升缸体整体的抗弯抗扭刚度，也能在缸体压铸或者铸造过程中优化金属液的流动路径，减少内部缩松、气孔等铸造缺陷。

　　从安装边界的角度考量，这款缸体的顶面需要匹配气缸盖的安装平面，平面度公差需要控制在0.05mm以内，保证气缸垫压紧后的密封性能，避免燃气、冷却液、润滑油出现串腔问题；缸筒内壁的尺寸精度需要达到IT6级，表面粗糙度控制在Ra0.8以下，配合活塞环的密封作用，保证燃烧室内的压力不会出现泄漏，同时减少活塞往复运动的摩擦损耗。缸体下部的曲轴安装位需要和缸筒中心保持严格的垂直度，每一个主轴承座的同轴度公差要控制在0.02mm以内，避免曲轴运转过程中出现偏磨，导致动力损耗增大、运行异响甚至轴瓦烧蚀的故障。缸体侧面预留的安装凸台，分别用于安装机油滤清器、水泵、进气管支架、发动机悬置等附属部件，所有安装孔的位置度都需要结合整机装配的尺寸链进行校核，避免总装过程中出现部件干涉、安装螺栓无法对位的问题。

　　在功能特性的设计上，这款缸体的缸筒中心距做了优化压缩，在保证缸间壁厚满足强度与冷却需求的前提下，尽可能缩短缸体的整体长度，既可以降低发动机的整体重量，也能缩小动力单元的占用空间，适配前置前驱车型紧凑的机舱布局。缸体下部的镂空结构并非单纯为了减重，每一处镂空的位置都经过了有限元应力校核，在应力集中的主轴承座、缸筒衔接位置都做了加厚处理，低应力区域通过去除冗余材料实现轻量化，整体刚度重量比相比传统等壁厚缸体提升了15%左右。缸筒入口处的倒角设计，既方便活塞组件的装配导入，也能在发动机运行过程中减少活塞环上行时的机油刮除残留，降低机油消耗的概率。侧面的加强筋走向同时兼顾了振动传导的优化，能够把活塞往复运动、曲轴旋转产生的振动沿筋条分散传导，降低缸体表面的辐射噪声，提升动力单元运行的NVH表现。

　　实际选型匹配的时候，需要注意这款缸体对应的活塞行程、曲轴回转半径参数，确保活塞在上止点、下止点位置时，都不会和缸体、气缸盖出现运动干涉；冷却水道的进出口位置需要和整车冷却系统的管路走向匹配，保证冷却液循环的流阻在合理区间，避免出现冷却效率不足的问题；润滑油道的孔径设计要兼顾机油流量与油路压力，保证高转速运行时，曲轴、活塞等摩擦副都能得到足够的润滑冷却，同时避免机油压力过高导致的密封件渗漏问题。对于三维建模从业者来说，这类缸体建模过程中需要重点关注壁厚的均匀性，相邻结构的圆角过渡要避免出现锐角，减少铸造过程中的应力集中；所有安装孔的凸台高度要统一考虑螺栓的拧紧长度，保证螺栓啮合牙数满足强度要求，同时避免螺栓过长顶到缸体内部的运动部件。
