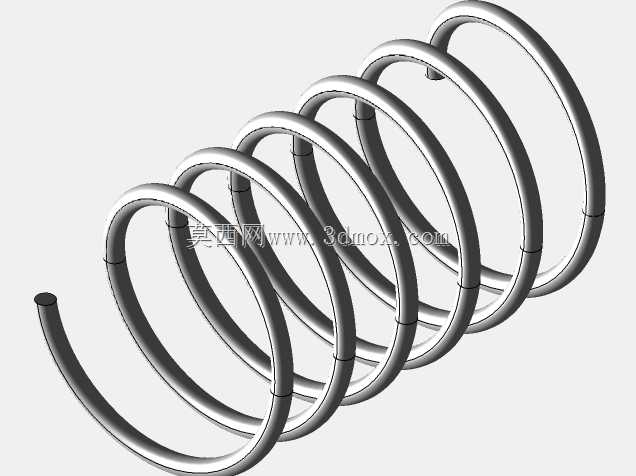

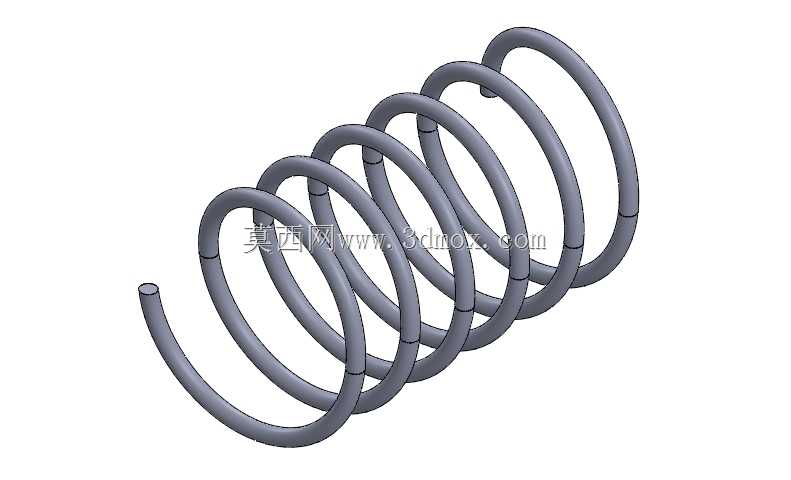

等节距圆柱螺旋压缩弹簧结构设计

这类圆柱螺旋压缩弹簧是机械结构里最常用的弹性储能元件，日常接触到的冲压模具卸料结构、自动化设备的缓冲限位模块、阀门的启闭复位机构、交通工具的悬挂减震组件里，都能找到同结构弹簧的应用身影，它的核心作用是在外加载荷作用下发生轴向压缩变形，储存弹性势能，当外载荷撤去后能快速推动配套构件回到初始位置，同时可以在设备运行过程中吸收冲击能量，降低刚性碰撞带来的结构损伤与运行噪音。做这款弹簧的三维结构设计时，首先要匹配安装空间的边界约束，弹簧的外径要适配安装孔的内径尺寸，避免压缩过程中弹簧外圈与安装孔壁发生剐蹭磨损，弹簧的内径要匹配配套导向轴的外径，保证弹簧压缩过程中不会出现侧向弯曲失稳，两端的并圈磨平结构是设计里的关键细节，端部并紧磨平后，弹簧的支撑端面与安装基准面的接触面积更大，承压时不会出现端部滑移偏斜，磨平段的长度通常取一圈簧丝直径的四分之三左右，端面粗糙度要控制在合理范围，减少承压时的端面摩擦损耗。簧丝直径的选取直接决定弹簧的承载能力，线径越粗，弹簧的刚度系数越大，相同压缩量下能提供的回弹力越强，设计时要结合实际工况的最大载荷、极限压缩行程来核算线径参数，同时要校核弹簧的疲劳寿命，对于频繁往复压缩的工况，要选用对应疲劳强度的簧丝材质，避免长期运行后出现簧丝断裂失效。有效圈数的设定要匹配刚度需求，有效圈数越多，弹簧的刚度越低，相同载荷下的变形量越大，设计时要预留足够的安全压缩行程，保证弹簧在最大工作压缩量下，圈与圈之间还留有合理的间隙，避免出现并圈触底的情况，一旦弹簧被压并，就会从弹性变形阶段进入刚性承载阶段，不仅会失去缓冲复位的作用，还可能因为瞬间载荷过大导致簧丝塑性变形，永久丧失弹性性能。建模过程中要重点还原螺旋升角的一致性，保证每一圈簧丝的节距均匀，避免出现节距偏差导致的受力不均，两端的过渡圈要平滑衔接工作圈与端部磨平段，不能出现结构突变，否则在应力集中的位置很容易率先出现疲劳裂纹。实际装配使用时，这类弹簧通常需要搭配导向结构，要么安装在导向孔内，要么套在导向轴上，尤其是长径比偏大的压缩弹簧，无导向的情况下压缩时很容易出现侧向屈曲，导致弹簧卡滞甚至弹出，影响设备的正常运行。在不同的应用场景下，弹簧的表面处理方式也有区别，普通工况下做发黑防锈处理即可，潮湿腐蚀环境下需要做镀锌或者镀达克罗处理，食品医疗相关工况则要选用不锈钢材质并做对应表面抛光处理，避免污染作业环境。设计阶段还要考虑弹簧的预压量，装配时给弹簧施加初始预压力，避免设备空载运行时弹簧出现窜动异响，同时预压量的设置也能让弹簧在工作初始阶段就保持稳定的弹力输出，减少空行程带来的动作滞后。
