气缸驱动辊筒式输送旋转转向架

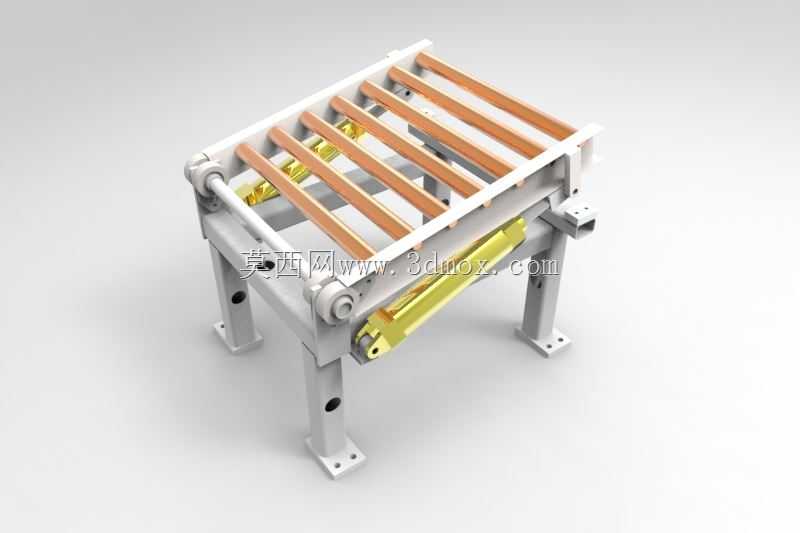

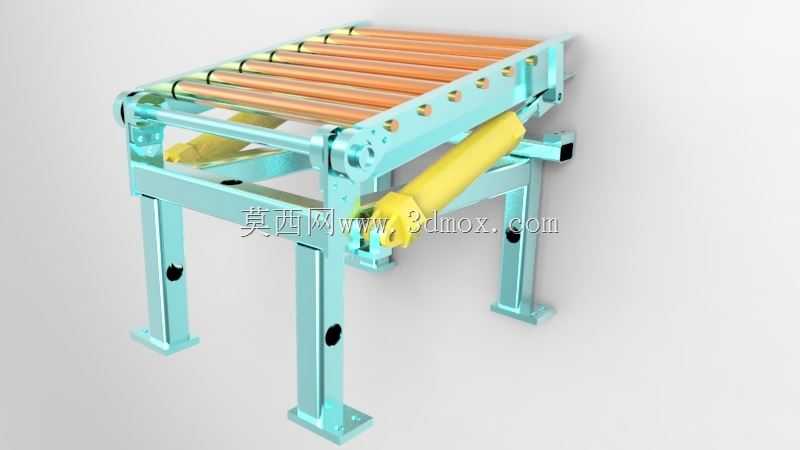

　　在电商仓储分拣、汽车零部件焊装线、家电总装线、包装后段输送场景中，经常会遇到主输送线与支线呈90度夹角的布局需求，若直接采用弯道辊筒机，会占用较大的线体转弯半径，在厂房立柱密集、设备排布紧凑的车间里很难落地，这类带顶升旋转功能的辊筒架就是为解决直角接驳痛点设计的。整套机构的主体承载框架采用矩形钢管焊接成型，四条支撑腿底部带方形安装脚板，脚板上预留长条形螺栓孔，可在安装时微调水平位置，适配地面预埋钢板的安装公差，支撑腿中段预留的黑色圆孔是用于安装光电支架、线槽或者防护挡板的预留安装位，现场改造时不需要额外在型材上钻孔攻丝，能大幅缩短现场安装调试的周期。上部的辊筒承载段采用标准直径的无动力辊筒排布，

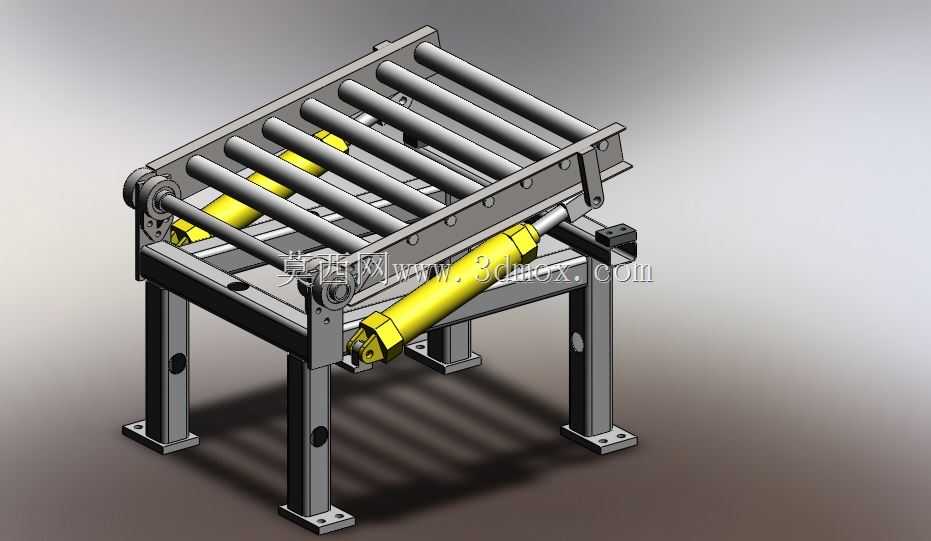

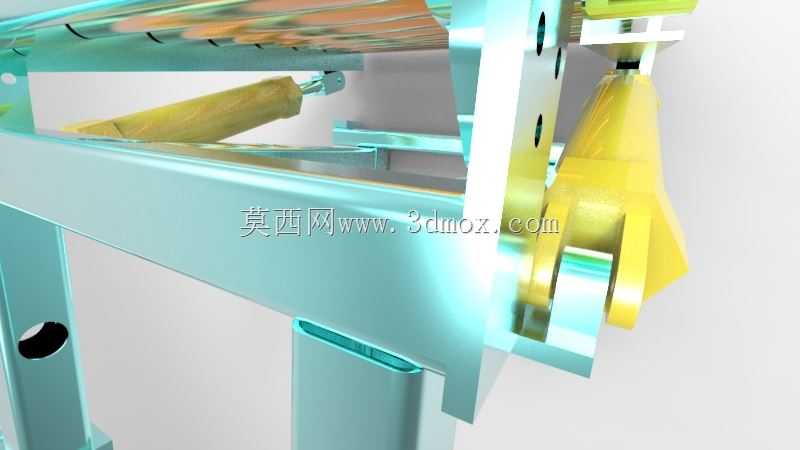

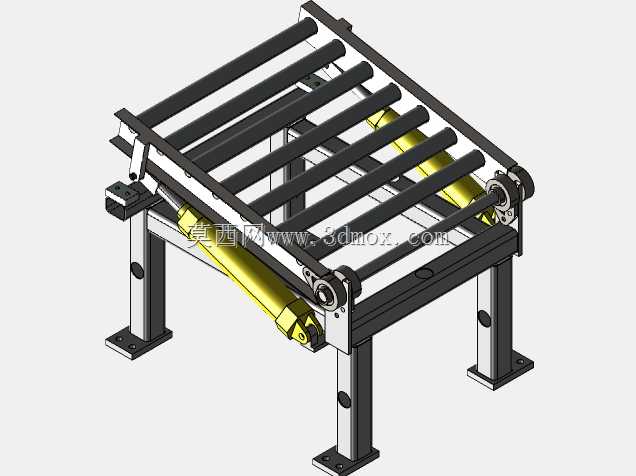

　　辊筒间距根据常规输送的最小物料尺寸设计，避免小件卡滞，辊筒两端采用冲压轴承座内嵌深沟球轴承，转动阻力小，输送纸箱、工装板、带托盘的零部件时都能顺畅滑动，不需要额外增加驱动单元，靠前后主线体的输送推力就能让物料在辊筒面上移动。顶升旋转的动力来自侧装的气缸，气缸尾部采用铰接座与下部固定框架连接，活塞杆端与旋转摆臂铰接，当物料输送到旋转架的辊筒段、触发行程检测开关后，气缸活塞杆伸出，带动上部的辊筒承载架绕铰接转轴抬升并旋转90度，让辊筒的输送方向与支线输送线对齐，物料就可以顺畅过渡到垂直方向的支线，完成换向之后气缸缩回，辊筒架复位到与主线对齐的状态，等待下一个物料到位。设计这套机构的时候，首先要核算上部承载架加上最大输送物料的总重量，

　　来选定气缸的缸径与行程，避免顶升力不足导致抬升卡顿，同时铰接点的位置要做受力优化，让气缸的推力方向尽量贴近承载重心，减少偏载带来的铰接轴磨损；旋转的限位位置要设置缓冲挡块，避免旋转到位时产生刚性撞击，导致物料移位或者机构紧固件松动。安装边界方面，整套机构的高度要和对接的主、支线输送线的辊筒面高度保持一致，误差控制在2mm以内，避免物料过渡时出现卡滞或者磕碰，旋转架的整体宽度要比对接的输送线宽度宽出100mm左右，防止物料偏斜时从侧边掉落，气缸的安装侧要预留至少300mm的维护空间，方便后期更换气缸密封件、调整铰接轴间隙，支撑腿的安装位置要避开地面的线缆沟、压缩空气管路，固定螺栓要采用防松螺母，避免长期往复动作产生的震动导致螺栓松动。

　　在实际产线应用里，这类旋转架相比顶升移载机结构更简单，制造成本更低，维护点更少，适合输送重量在50kg以内的箱装、托盘类物料，不需要额外配置电机驱动，只需要接入车间常规的压缩空气气源，搭配简单的电磁阀控制就能实现自动化换向动作，在老线改造、空间受限的输送布局里实用性非常强，建模的时候要重点验证旋转过程中上部架体和固定框架的运动间隙，避免动作时出现结构干涉，同时要核算辊筒的承载能力，根据输送物料的重量调整辊筒的壁厚与轴径，避免长期承重出现辊筒弯曲变形。
