卷材展平压合输送设备结构设计

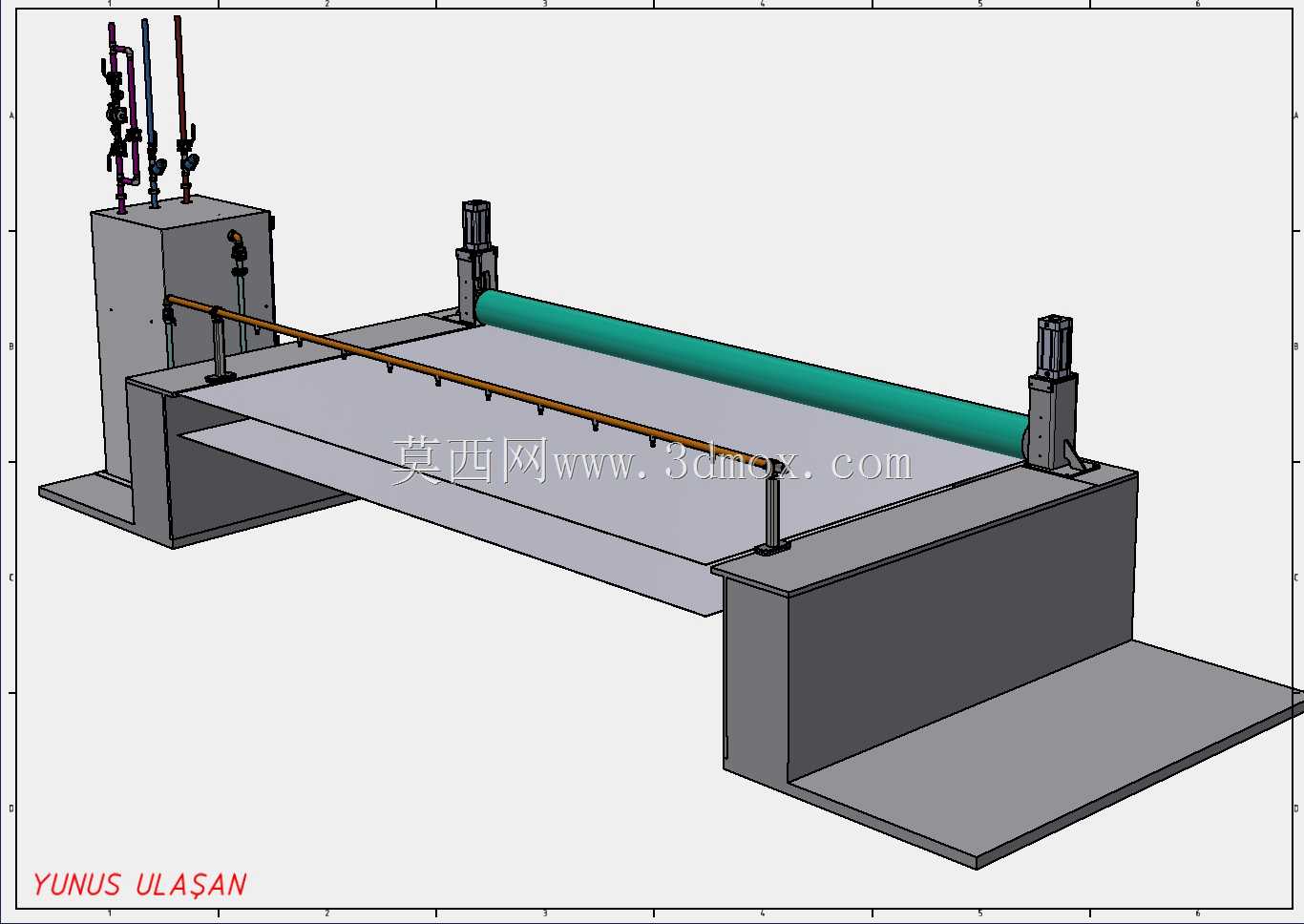

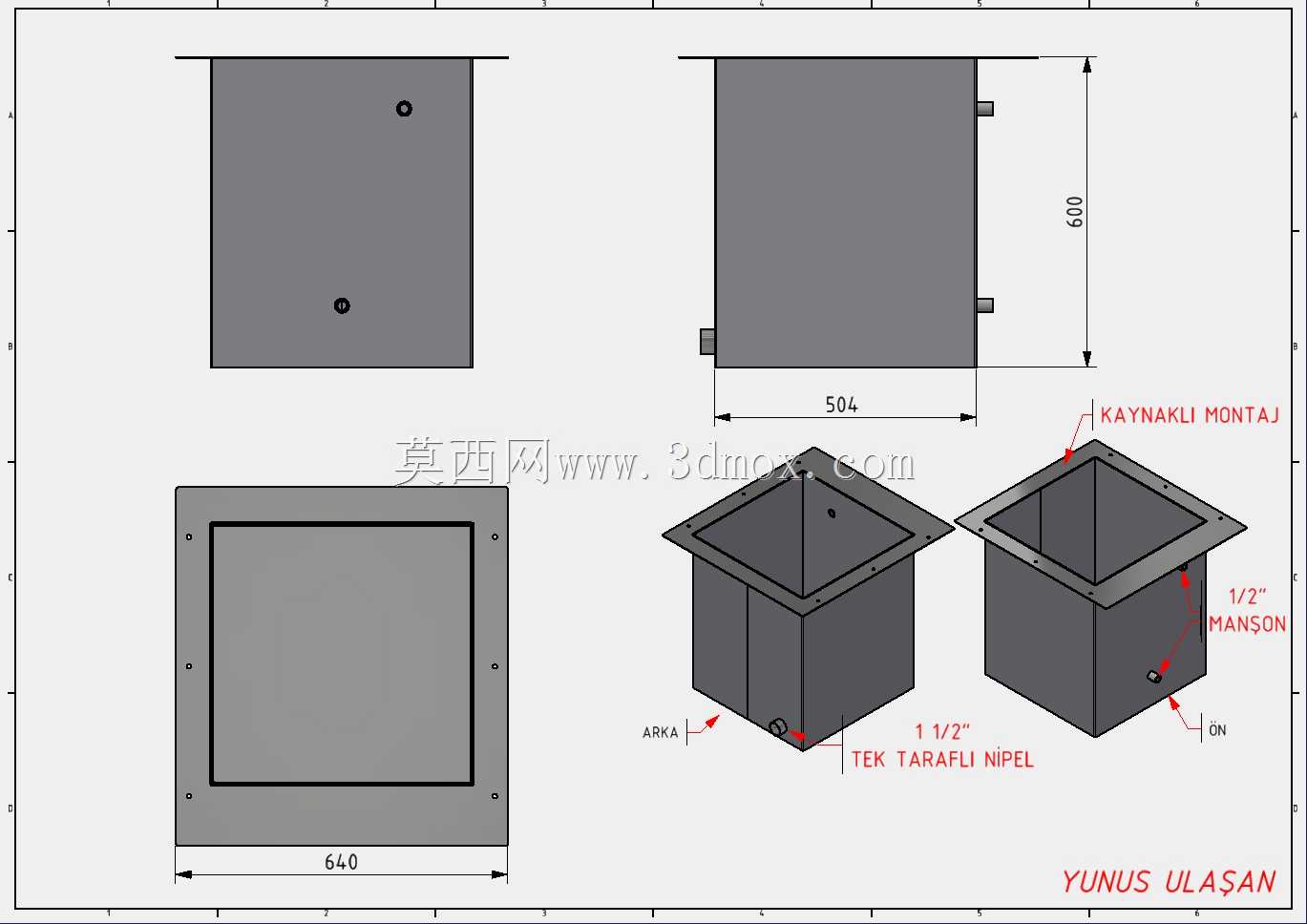

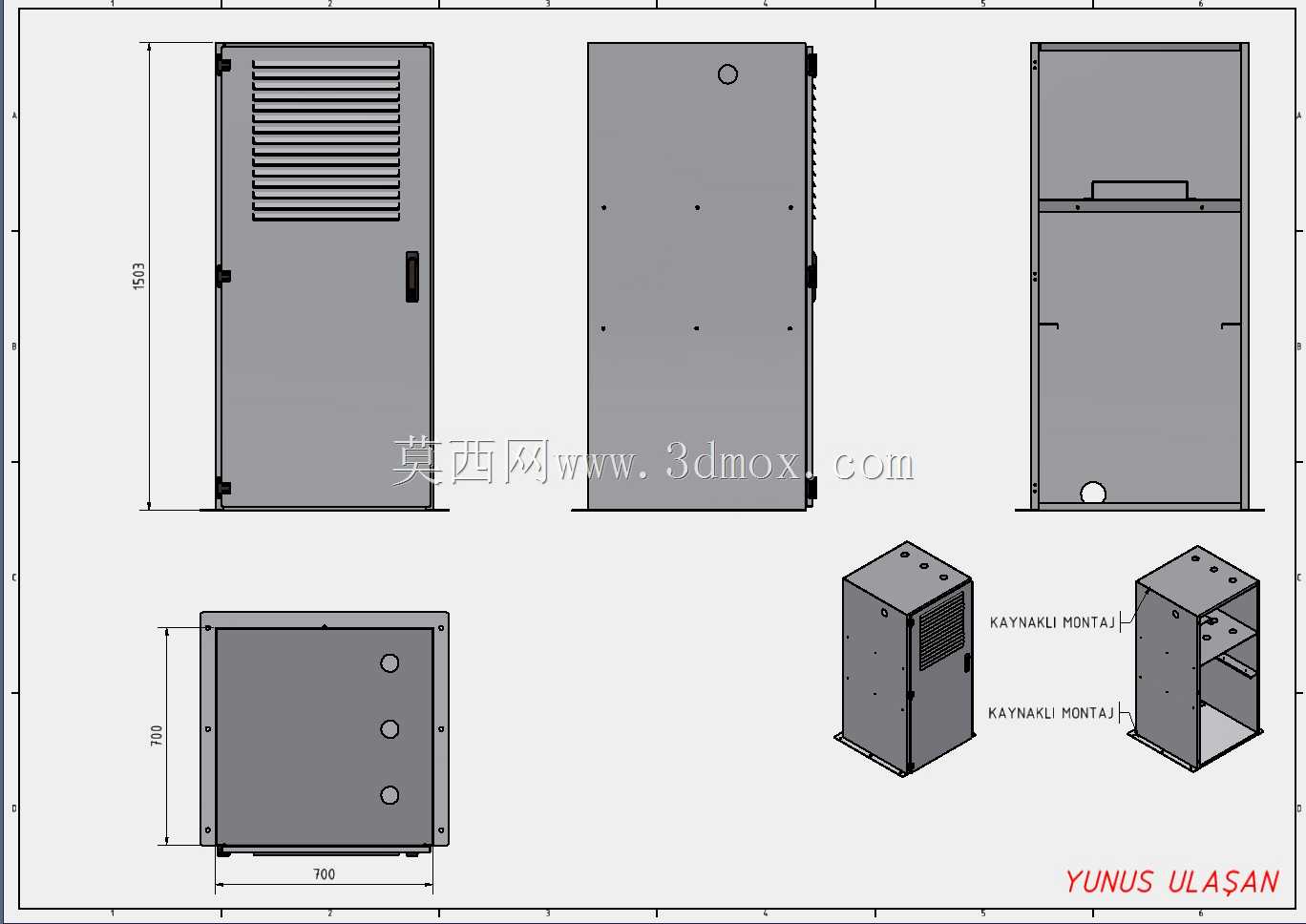

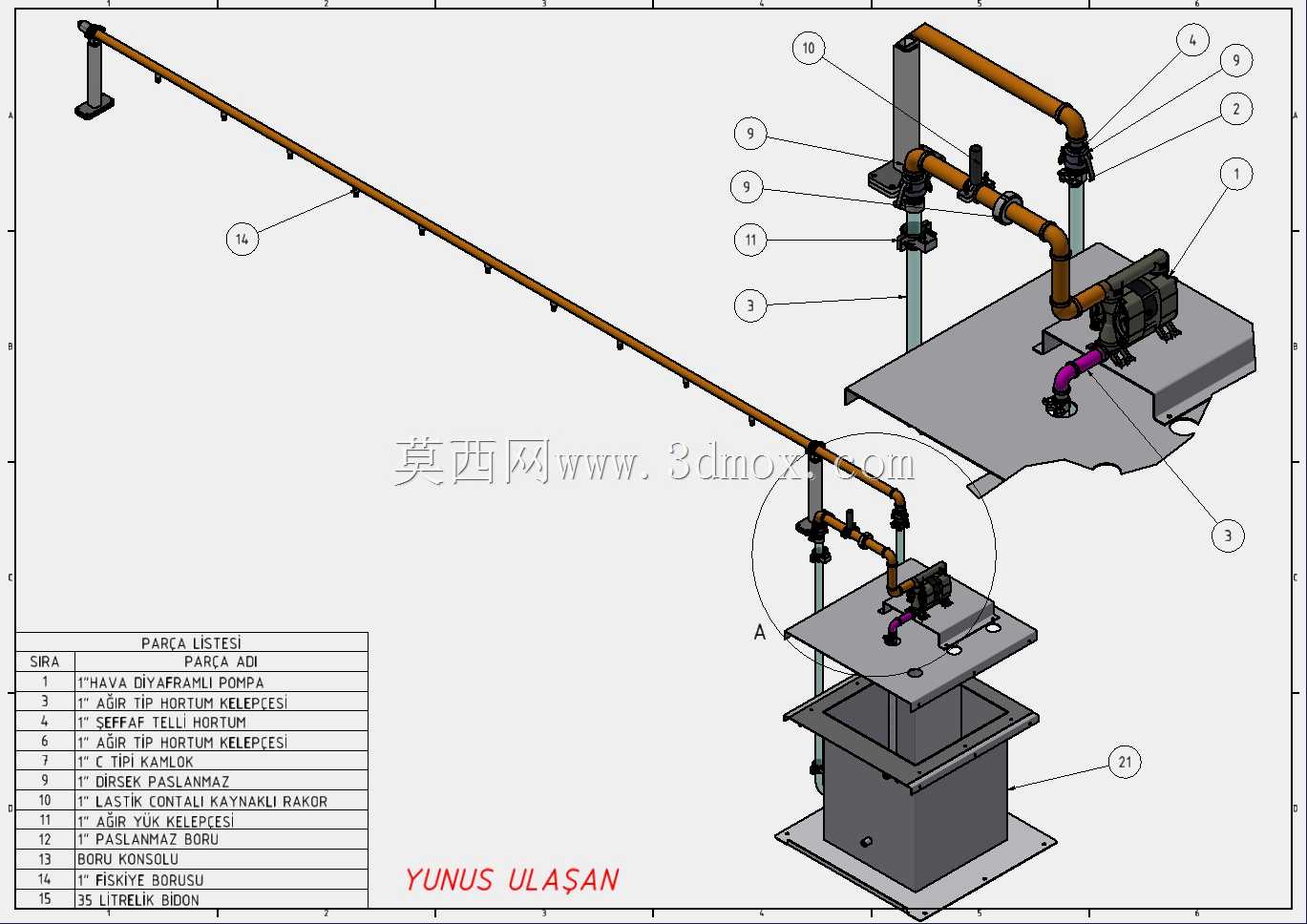

　　在卷材类物料的连续加工产线中，这类展平压合输送结构是衔接前后工序的核心配套单元，常见于柔性片材、覆膜卷材、金属薄带的生产流转环节，承担来料展平、张力恒定输送、层间压合的核心作用，避免卷材在输送过程中出现褶皱、偏移、层间气泡等影响后续加工精度的问题。从结构布局来看，设备采用双侧立式支撑机架搭配水平输送平台的设计，左侧集成了气路控制与管路排布单元，所有气动执行元件的供气管路集中规整在左侧立式柜体内，减少管线外露带来的积尘、干涉风险，同时方便日常维护时的气路压力调试与故障排查。横跨输送平台的主压辊采用长跨度悬臂支撑搭配双侧升降导向结构，两侧的立式导向柱搭配气动执行元件实现压辊的垂直升降动作，可根据不同厚度的卷材调整压合间隙，

　　压辊表面包覆柔性耐磨层，既保证压合时的面接触压力均匀，又不会刮伤卷材表面涂层或基材。输送平台采用加厚钢板焊接后整体铣平加工，平面度控制在合理公差范围内，保证卷材在平台上滑动输送时无卡滞、无局部凸起剐蹭，平台延伸出的接料段可衔接下游的裁切、收卷或印刷工位，减少物料过渡段的下垂变形。在压辊进料侧设置了多组可调式展平导杆，导杆的安装角度可根据卷材的幅宽、材质张力特性进行微调，通过导杆与卷材表面的线接触，将进料过程中产生的褶皱向卷材两侧逐步舒展，避免褶皱进入压合区域后形成永久性压痕。双侧的升降导向柱采用直线轴承配合光轴的导向结构，升降过程中无径向窜动，保证压辊两端的压合间隙一致，不会出现单侧压力过大导致的卷材走偏问题。

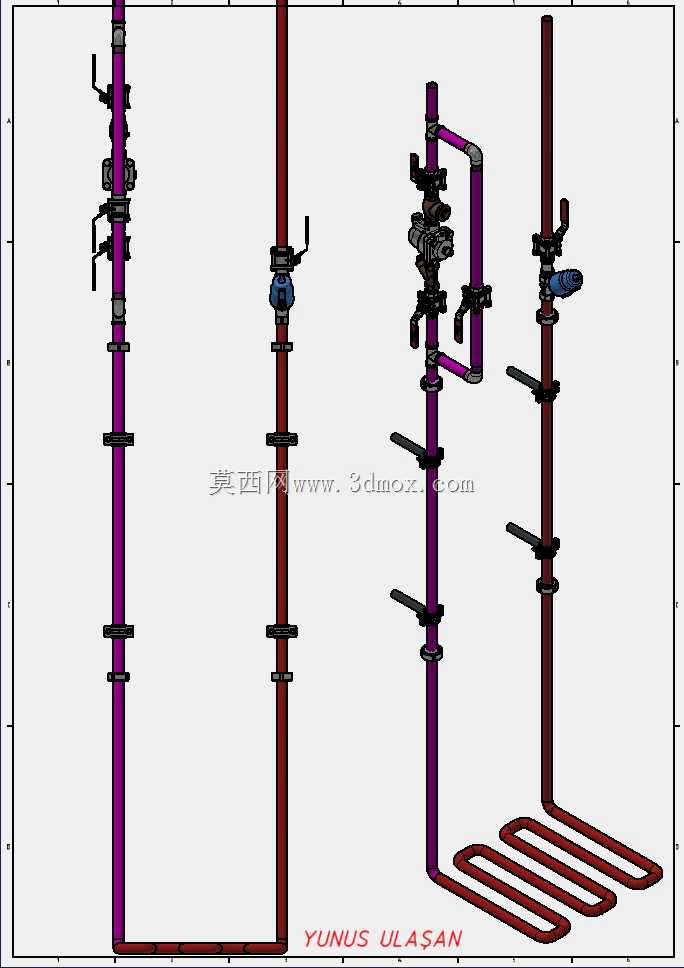

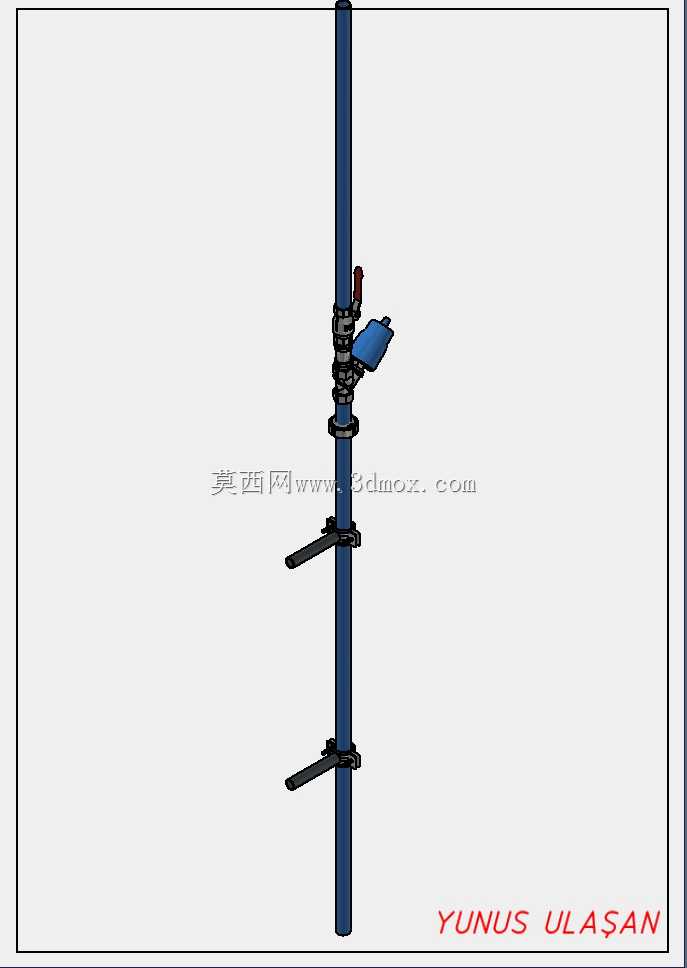

　　设备的安装边界需要预留左侧气路柜的检修空间，以及前后方向的物料进出操作空间，机架底部设置可调式支撑脚杯，可在安装时调整整体水平度，抵消地面不平整带来的设备倾斜问题，保证输送面的水平基准。气路控制单元集成了压力调节阀、节流阀与换向阀，可独立调整压辊的下压压力与升降速度，针对不同材质的卷材匹配对应的压合参数，比如加工薄型塑料薄膜时降低压合力、加快升降响应速度，加工金属薄带时适当提高压合力保证层间贴合紧密。从设计思路上，该结构优先考虑了不同幅宽、不同厚度卷材的通用性，所有与物料接触的部件均采用圆角过渡处理，无尖锐棱角，避免物料输送过程中被勾丝、刮破，同时整体结构采用模块化设计，压辊组件、展平导杆组件、机架平台均可独立拆分，

　　方便加工制造时的工序流转，以及后期使用过程中的易损件更换。在实际产线应用中，这类设备通常布置在放卷工位之后、收卷或加工工位之前，配合张力传感器可实现闭环的张力控制，保证卷材在整个输送过程中张力恒定，不会出现过拉伸变形或者松垮偏移的问题，相比普通的带式输送机，该结构针对卷材类物料的加工特性做了专属的结构优化，更适合需要保证幅面平整度的卷材加工场景。
