PPR直角弯管截止式供水控制阀

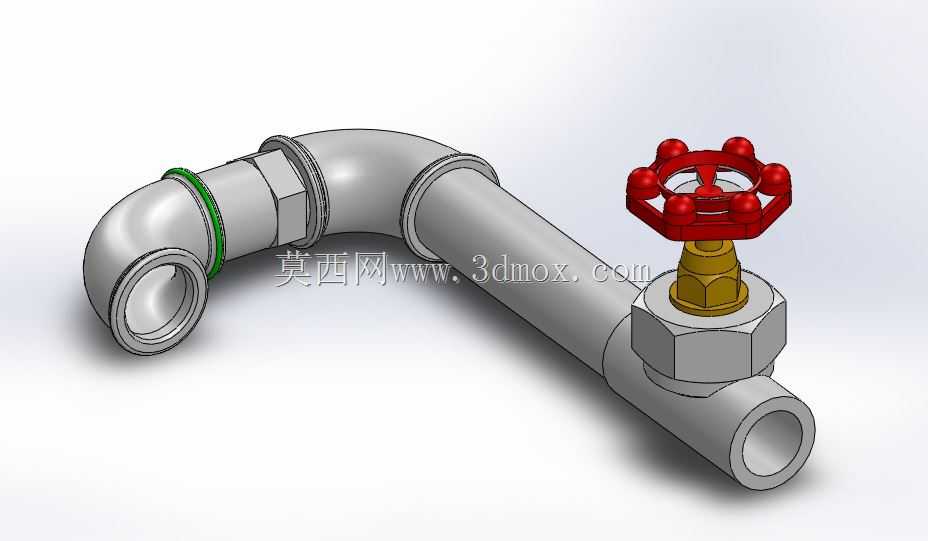

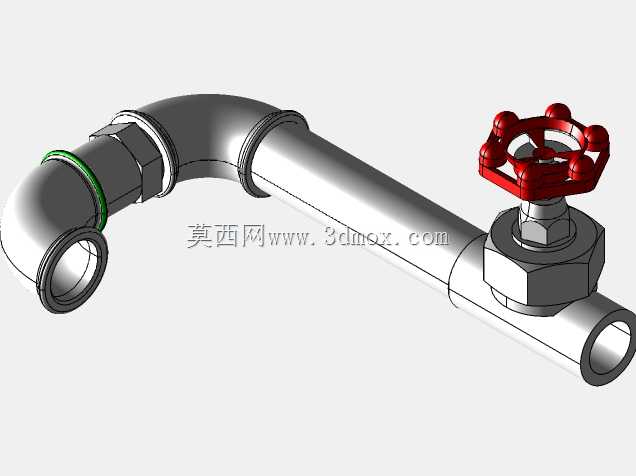

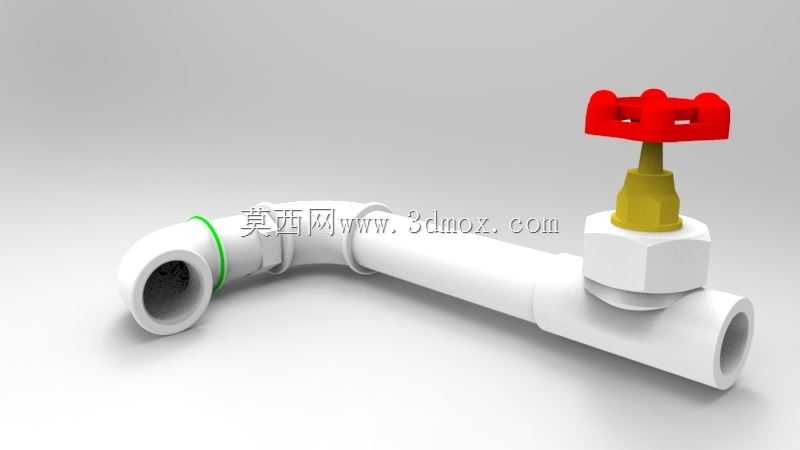

　　这款带弯管结构的手动截止阀，主要面向家装冷热水供水、小型商用给排水管路的终端或支路控制场景，日常多用于厨卫进水支路、热水器进出水端、户内支状给水管网的通断调节，区别于直通式截止阀，它集成了90度转向的管路连接结构，能在管路需要直角转向的位置同时完成转向与通断控制，减少管路中单独加装弯头带来的接头渗漏风险，也能压缩管路安装所需的空间，适配厨卫吊顶内、管井狭小空间、设备旁侧局促布管区域的安装需求。从功能特性来看，这款阀采用慢开式截止结构，阀瓣沿阀座中心线做升降运动，密封副采用锥面贴合设计，相比闸阀在小开度工况下的调节性能更稳定，不会出现闸板单侧受压导致的卡涩问题，也能避免球阀长期半开状态下密封件被介质冲蚀损坏的问题，

　　适合需要频繁调节开度、精准控制支路流量的场景，比如热水器进水端调节冷水配比、分户支路控制供水流量平衡。手动旋钮采用十字加筋的蝶形结构，表面做了防滑的凸起棱边设计，即使手上沾有水渍或皂液，也能徒手施加足够的扭矩完成启闭操作，不需要额外借助扳手等工具，日常家用场景下操作门槛极低，旋钮下方的阀杆密封采用多层填料压合结构，能耐受0-95摄氏度的冷热水介质长期冲刷，不会出现阀杆位置的渗漏问题。设计过程中首先考虑的是家用PPR管路的热熔安装兼容性，两端的连接段尺寸严格遵循家装常用的20mm、25mm管径PPR管的热熔承插尺寸要求，承插深度预留了足够的热熔结合面长度，保证热熔连接后接口的拉拔强度能达到1.6MPa的公称压力要求，

　　不会出现管路承压后接口脱开的问题。弯管段的曲率半径做了优化设计，没有采用过小的弯曲半径，避免管路直角转向时出现过大的水流阻力，减少管路运行过程中的水噪问题，同时弯管内壁做了等壁厚设计，不会出现弯制过程中外侧壁过薄导致的承压能力下降问题，整个流道的内壁光滑过渡，没有突兀的台阶或锐角，能减少介质流动过程中的压损，也不容易在阀腔内部滞留杂质，降低长期使用后密封面被杂质卡涩导致密封失效的概率。安装边界方面，这款阀的整体安装长度比同管径直通截止阀加90度弯头的组合尺寸缩短了近三分之一，在管路排布时不需要为弯头和阀体分别预留操作空间，旋钮的操作高度距离管路中心线预留了足够的操作间隙，即使管路紧贴墙面安装，也能有足够的空间转动旋钮完成启闭，

　　阀体的六角结构位置做了加厚处理，安装时可以用管钳夹持该位置完成对位，不会因为夹持力过大导致阀体开裂。实际选型应用中，这款阀适合公称压力不超过1.6MPa的民用冷热水管路，不适合用在高温蒸汽、强腐蚀性化工介质的管路中，阀座的密封材质采用三元乙丙橡胶，能耐受日常供水系统中的余氯腐蚀，长期使用不会出现密封件老化变硬的问题，相比普通铜质截止阀，塑料材质的阀体不会出现长期使用后内壁结垢、铅析出的问题，更适合饮用水供水管路使用。建模过程中需要注意，热熔承插段的尺寸公差要控制在正0.1mm到负0.2mm之间，保证和标准PPR管材的配合间隙符合热熔工艺要求，阀杆和填料腔的同轴度公差要控制在0.05mm以内，避免阀杆升降过程中出现偏磨导致填料密封失效，旋钮的十字筋位厚度要均匀，避免注塑成型过程中出现缩痕导致强度不足，在手动施加最大启闭扭矩时不会出现筋位断裂的问题。
