快插式直角气动节流调速接头结构

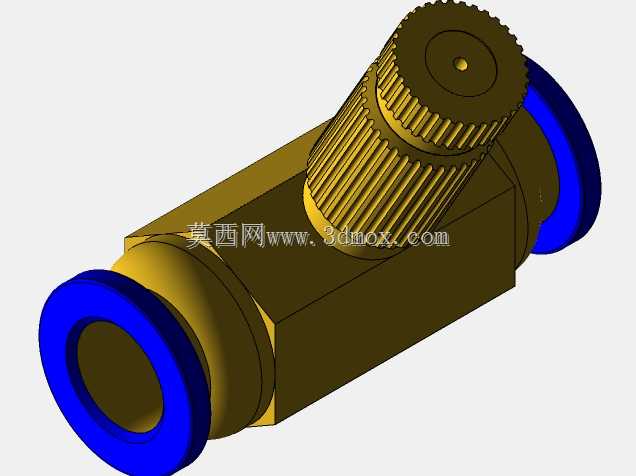

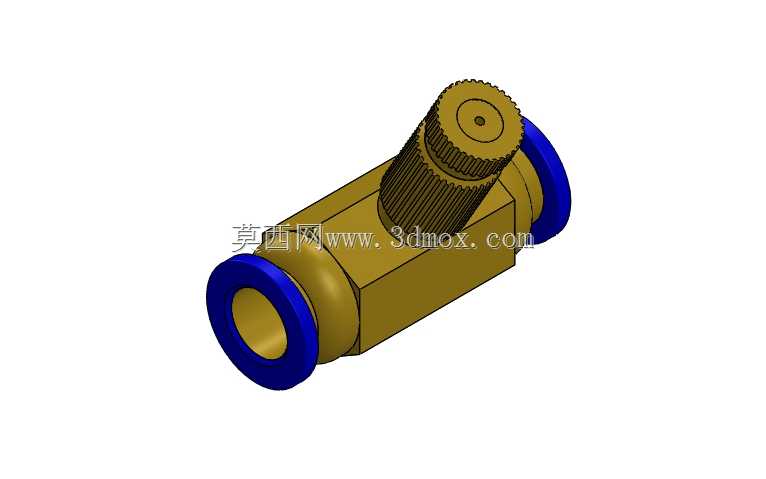

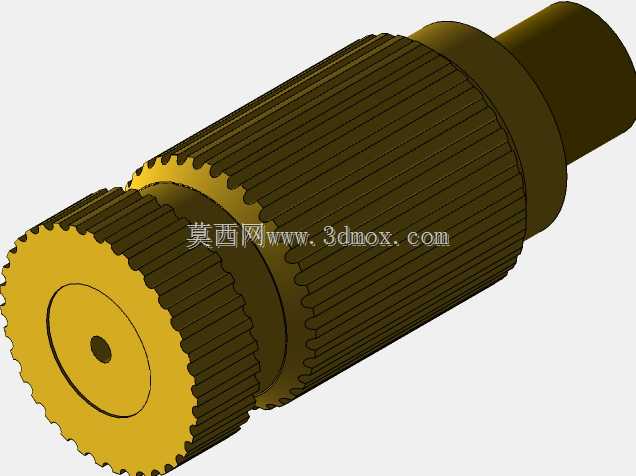

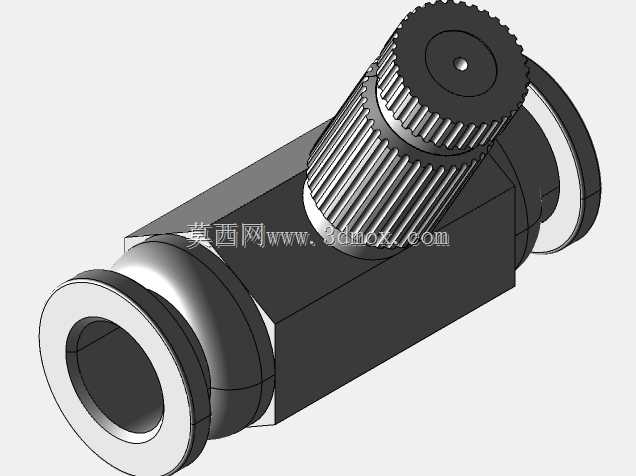

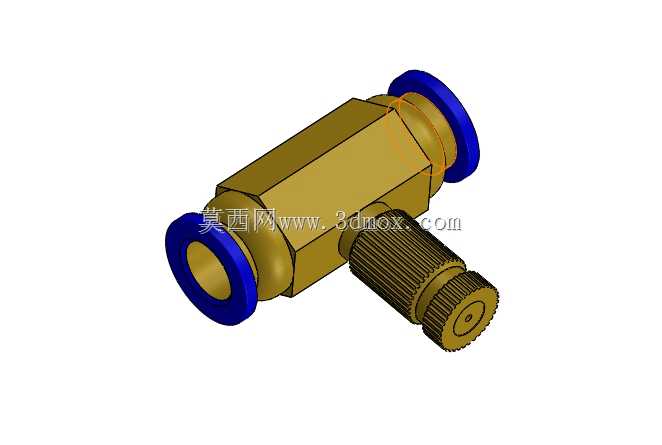

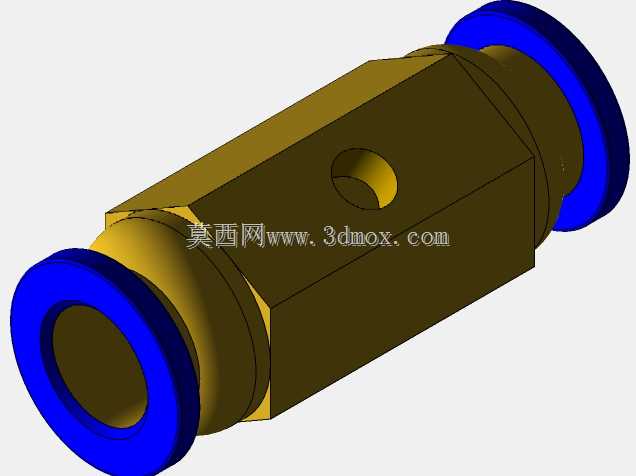

在气动控制系统的管路布设场景里，这类直角布局的快插节流接头是气路末端执行件调速的核心配套元件，常见于自动化生产线的气缸供气回路、小型气动工装的气路调节段，用来精准控制压缩空气的通流截面积，实现气缸活塞的伸出、缩回速度调节，避免执行件动作过快产生机械撞击，或是速度过慢拖慢生产节拍。从结构设计逻辑来看，主体采用黄铜锻压成型的直角流道，相比直角塑料接头耐压能力更强，长期在0.8MPa常规工厂供气压力下工作不会出现应力开裂，两个端口的蓝色快插胶圈采用聚氨酯材质，适配8mm外径的气动PU软管，插管时无需额外套箍、缠生料带，直接将软管插到底即可实现端面密封，拆卸时按下端口的弹性卡环就能快速拔管，能大幅缩短设备气路组装、后期维护换管的作业时间。侧置的滚花调节旋钮是节流功能的核心操作段，旋钮表面做了直纹滚花处理，即使手上沾有少量车间常见的乳化液、防锈油，也能徒手转动调节，不需要借助螺丝刀、扳手这类额外工具，旋钮内部的锥形节流阀芯和主体流道的锥面配合，转动旋钮时阀芯轴向位移改变流道的通流间隙，顺时针拧动时节流间隙减小、气流量降低，气缸动作速度变慢，逆时针拧动时节流间隙增大、气流量提升，气缸动作速度加快，调节到位后依靠阀芯和主体螺纹间的阻尼可以保持开度稳定，不会因为设备运行的振动出现开度漂移。从安装边界来看，主体的六角段是安装时的受力位，用14号开口扳手卡住六角段就能完成接头在安装面板、阀块螺纹孔上的紧固，不需要夹持主体的其他薄壁部位，避免装夹时造成流道变形影响通流性能；直角的结构布局可以在设备狭小的布线空间里实现气路90度转向，相比直通接头加弯头的组合方案，减少了一个密封连接点，也就降低了气路泄漏的概率，整体安装后两个快插端口的中心距控制在紧凑范围内，不会在设备内部占用过多的管路布设空间，适配自动化设备内部紧凑的气路排布需求。设计时特意将调节旋钮的位置布置在直角接头的侧方，安装后旋钮朝向设备外侧的操作面，后期调试设备时不需要探手到设备内部就能完成流量调节，降低调试操作的难度。接头内部的流道做了圆角过渡处理，压缩空气转向时不会产生尖锐的紊流噪音，相比流道直角锐边的接头，通气时的气动噪音能降低5分贝左右，改善车间的作业声环境。快插端口内部的不锈钢卡簧采用多瓣式结构，卡接软管时能均匀咬住软管外壁，即使气路出现瞬时的压力冲击，也不会出现软管脱开、漏气的问题，适配工厂供气系统里常见的压力波动工况。这类接头的密封部位没有额外的橡胶密封垫，依靠黄铜加工面的精度和快插胶圈的过盈配合实现密封，长期使用不会出现密封垫老化溶胀的问题，适配常规的压缩空气介质，也能兼容少量带油雾的润滑供气回路，不需要频繁更换密封件，降低设备的后期维护成本。在实际选型配用的时候，只需要确认适配的软管外径、安装螺纹规格，就能直接替换同规格的旧接头，不需要改动原有气路的管路走向，设备日常点检时只需要观察快插端口有没有漏气、调节旋钮能不能顺畅转动，就能判断接头的工作状态是否正常，不需要做额外的拆解维护。
