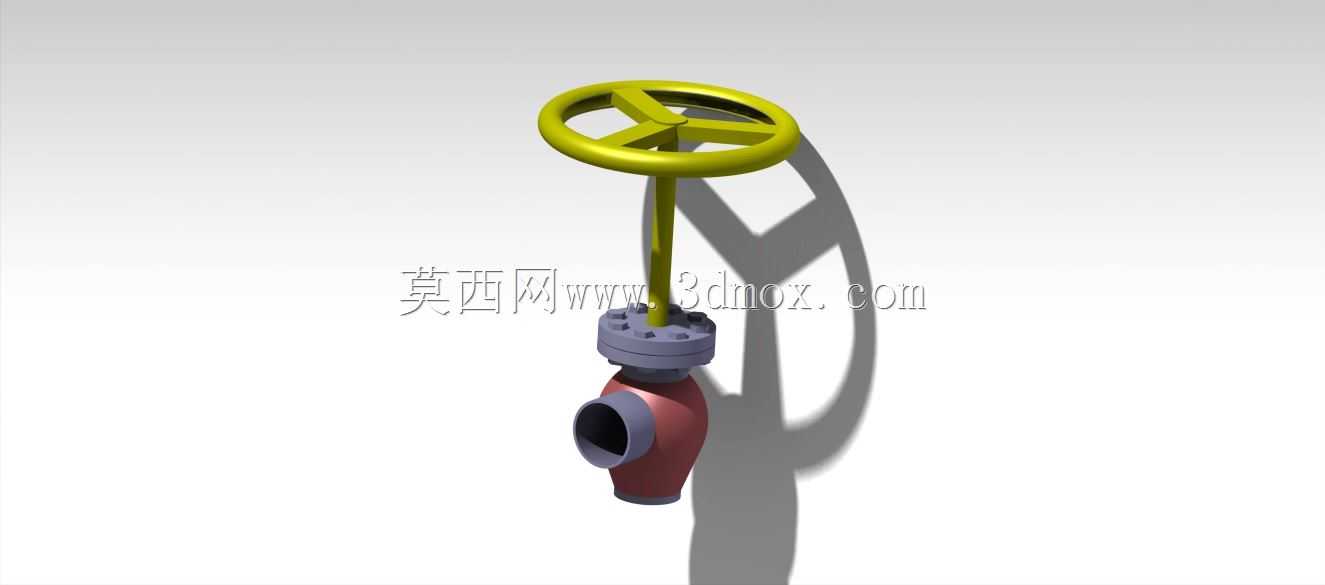

手轮式直角截止阀三维结构设计

　　这款直角式截止阀的三维结构，完全围绕民用给排水、小型化工支路、暖通循环水系统的实际工况做的结构还原，日常在楼宇支管、小型设备冷却水回路、家用采暖支路里都能见到同结构产品的身影，核心作用是截断管路内的流体通路，相比闸阀它的密封面行程更短，节流调节的线性度更好，不会出现闸阀半开状态下密封面冲蚀过快的问题。做这个模型的时候最先敲定的是进出口的角度，90度直角的结构是为了适配管路垂直转向的安装场景，不用额外加装弯头就能完成管路的转向加截断功能，能省掉一个接头的安装空间，在紧凑型设备的内部管路排布里，这种结构的空间利用率比直通阀高很多，尤其是设备内部管路贴壁走垂直转向的位置，装这种阀不用额外预留弯头的转弯半径，安装边界的冗余量可以压到最小。

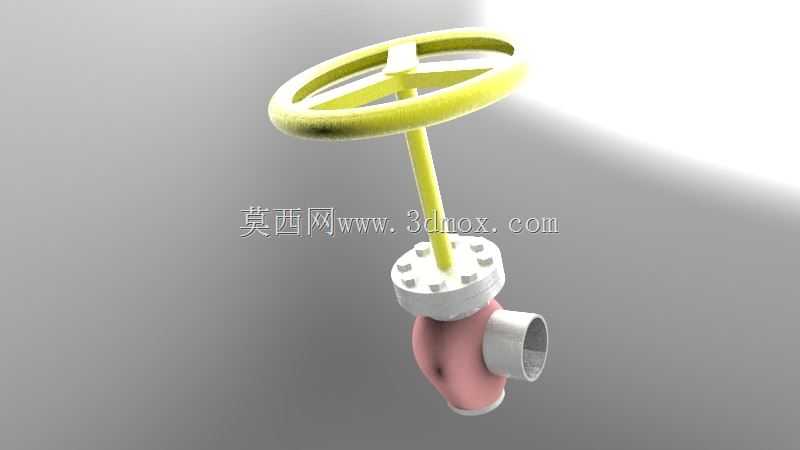

　　手轮部分做了三辐条的轮缘结构，不是实心轮盘，一方面是降低操作时的手部打滑概率，轮缘的圆弧过渡完全贴合成年人手掌的握持弧度，开关阀的时候不用借助额外的扳手，徒手就能拧动，另一方面辐条结构能减少铸件的用料，同时避免实心轮盘容易出现的铸造应力变形问题，手轮和阀杆的连接做了方榫配合，不是光轴过盈配合，长期开关操作不会出现手轮跟转打滑的问题，阀杆的升降行程做了严格的限位，全开位置手轮底部和阀盖压盖预留3mm的间隙，不会因为阀杆升程过高顶坏压盖的密封填料。阀盖和阀体的连接采用了法兰压盖加螺栓紧固的结构，压盖和阀体之间的密封槽预留了2mm的密封垫安装位，适配丁腈橡胶或者石棉橡胶垫的密封要求，中法兰的螺栓孔做了均匀分布的6孔设计，

　　紧固的时候对角上力就能保证密封面受力均匀，不会出现偏压泄漏的问题。阀体的流道做了平滑的圆弧过渡，不是直角硬转弯，流体经过的时候阻力比直角硬拐的结构低30%左右，能减少流道内的湍流和压损，尤其是在带微小颗粒的流体工况下，平滑流道不容易出现颗粒沉积卡涩阀瓣的问题。阀瓣的密封面做了锥面配合结构，相比平面密封，锥面的密封比压更高，低压工况下也能保证可靠密封，阀瓣和阀杆的连接做了活动铰接结构，开关阀的时候阀瓣可以自动找正密封面的位置，不会因为阀杆的微小加工同轴度误差导致密封面偏磨。进出口的连接端做了内螺纹接口，适配常规的低压管路螺纹连接标准，接口的端面预留了密封垫的放置台阶，安装的时候不用在螺纹上缠过多的生料带，靠端面密封就能保证接口不泄漏，

　　也避免生料带碎屑进入管路堵塞下游的精密元件。整个模型的外形尺寸按照常用的DN15规格做的还原，进出口中心距为48mm，手轮的最大外径为80mm，阀杆全关状态下的总高度为125mm，全开状态下总高度为142mm，安装的时候手轮操作侧预留不小于100mm的操作空间就能满足徒手开关的需求，阀体的最小安装宽度为52mm，在排布管路的时候只要预留出这个宽度的安装位，就不会出现和周边管路、设备壁面干涉的问题。做结构设计的时候特意把填料函的位置做了加深处理，可以容纳3圈密封填料，长期使用如果出现阀杆位置的泄漏，不用把整个阀从管路上拆下来，只要紧固压盖的螺栓就能补偿填料的磨损量，后期维护的成本很低，压盖的螺栓采用了外露的标准六角头结构，日常维护用普通的活动扳手就能操作，不需要专用工具。另外阀体的下部流道做了略微的扩容设计，流体经过阀瓣的时候不会出现突然的通径收缩，能降低流体通过时的噪音，在暖通系统里使用的时候，不会因为节流产生明显的水流异响，适合对噪音有要求的民用建筑管路场景。整个结构没有做多余的装饰性设计，所有的结构特征都服务于实际的安装、操作、密封、维护需求，每一处的倒角、圆角、壁厚都参考了铸造工艺的要求，最小壁厚为3mm，完全满足低压铸件的工艺要求，不会出现铸造浇不足、冷隔的缺陷，建模的时候所有的配合面都预留了合理的公差带，活动部件之间的间隙控制在0.1-0.2mm之间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致开关卡涩。
