三角环形闭合传动皮带结构设计

　　这类三角环形皮带的应用场景覆盖轻工、重工多个领域的传动环节，从小型食品输送线的动力传递，到机床辅机的转速匹配，再到农用机械的动力输出端，都能见到这类挠性传动件的身影。区别于刚性齿轮传动，皮带传动能在中心距较大的两轴间完成动力传递，同时自带缓冲吸振的特性，运行过程中噪音更低，遇到突发过载时还能通过打滑保护后端核心零部件，避免轴系、齿轮等刚性构件受冲击损坏。

　　从实际使用需求出发，这款皮带的截面做了梯形过渡设计，内侧工作面与带轮轮槽的贴合度经过反复校核，运行时不会出现侧向滑移的问题，外侧圆弧过渡则能降低皮带反复弯折过程中的内应力集中，延长循环弯曲下的使用寿命。设计时首先要匹配对应带轮的槽型参数，确保皮带张紧后工作面与轮槽的接触面积达到设计要求，避免接触面积不足导致的传动打滑、动力损耗过大问题。

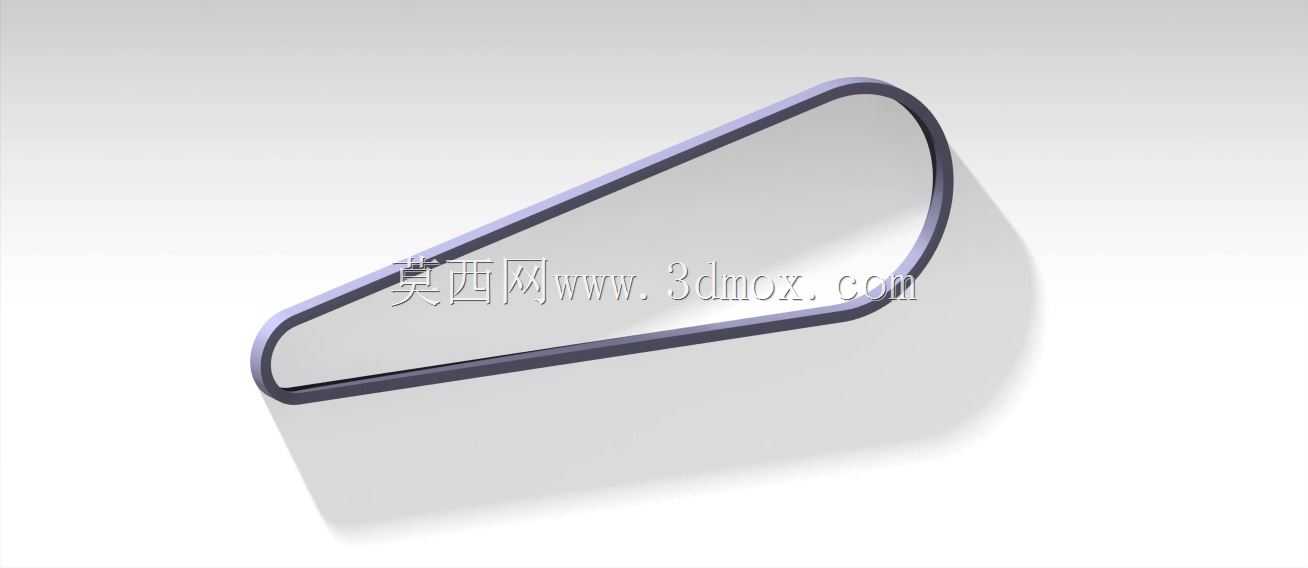

　　外形上采用闭合无接头的环形结构，整体轮廓为一端圆弧、一端收窄的三角形态，适配特定安装空间内的带轮布局，安装时不需要额外做接头拼接，避免了接头位置强度不足、运行跳动的问题。安装边界需要注意，两带轮的轴线平行度误差要控制在允许范围内，否则皮带运行时会出现偏磨、掉带的问题；张紧力的调整也要匹配对应工况，张紧力过大会加剧皮带的拉伸疲劳，同时增大轴和轴承的径向载荷，张紧力过小则容易出现打滑、传动比失准的问题。

　　设计建模过程中，重点还原了皮带的截面轮廓与环形路径的扫掠特征，边缘位置做了小半径圆角处理，避免实际生产中硫化成型时出现应力开裂的问题。工作面的粗糙度参数要匹配摩擦传动的需求，既要保证足够的摩擦力传递扭矩，也要避免表面过于粗糙加剧带轮轮槽的磨损。日常运维中，这类皮带不需要额外加注润滑剂，要注意避免接触油污、酸碱类腐蚀介质，否则会加速橡胶材质的老化，导致皮带开裂、弹性下降。

　　在不同的工况下，这类皮带的线速度适用范围有明确边界，常规橡胶材质的三角带线速度一般不超过25m/s，传动比可以做到1:10以内，传递功率范围覆盖几千瓦到几十千瓦的场景，相比平带传动，三角带的摩擦力更大，相同张紧力下能传递的扭矩更高，适合中等载荷的传动场景。建模时还考虑了皮带安装时的预拉伸量，预留了合理的尺寸公差，确保装配后张紧力处于合理区间，不需要额外大幅度调整带轮中心距就能完成安装。
