这类双孔连杆结构在往复式动力传递场景中应用十分广泛,小到小型内燃机的曲柄连杆机构,大到工业冲压设备的动力传递单元,甚至部分轻工自动化设备的直线往复执行端,都能见到同构型零件的身影。它的核心作用是实现旋转运动与直线往复运动的转换,或是在两个铰接点之间传递既定行程的推拉力,整个零件在传动链路中属于受力传递的中间构件,工作过程中需要持续承受交变的拉压载荷,部分高速运行场景下还要兼顾动平衡性能,避免运行过程中产生额外的振动冲击。

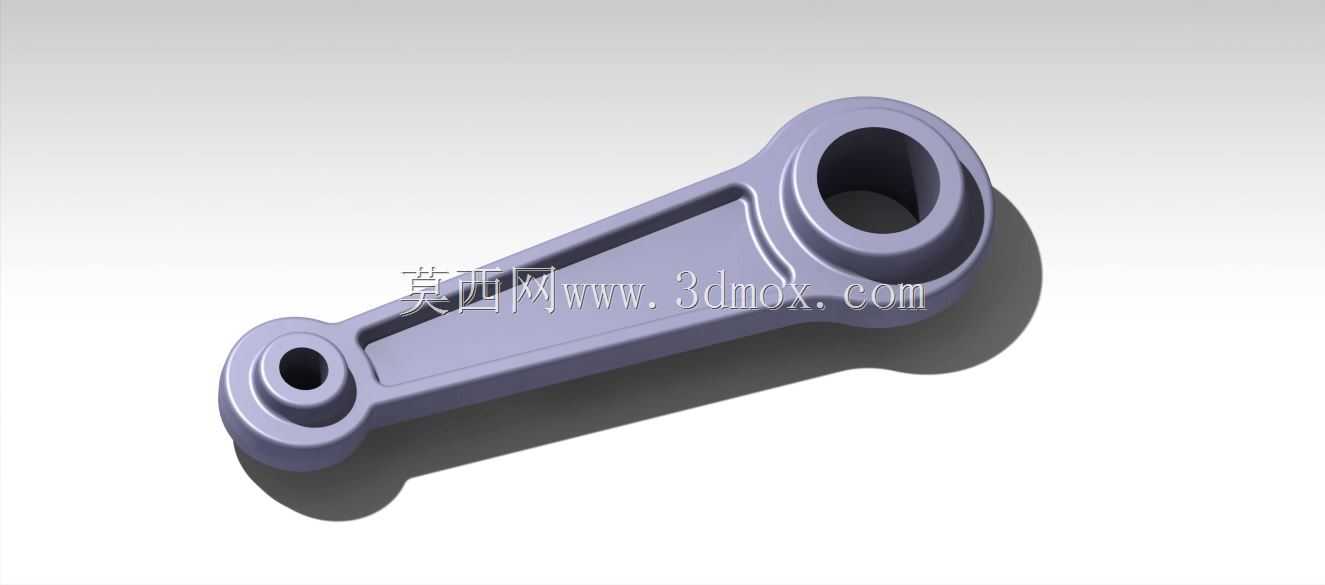

从结构设计逻辑来看,两端的同轴环套结构是核心的安装配合位,尺寸较大的环套通常用于和曲柄轴端配合,尺寸较小的环套用于和活塞销或是执行端的铰接销轴配合,两个环套的中心距直接决定了传动机构的行程参数,设计时需要严格控制两孔的中心距公差,同时保证两个孔的轴线平行度,否则装配后会出现卡滞、偏磨的问题,大幅缩短整套传动机构的使用寿命。杆身部分采用了带加强筋的槽型截面,这种设计并非随意为之,在保证整体抗弯、抗扭截面模量满足载荷要求的前提下,尽可能去除了非受力区域的材料,既降低了零件自身的重量,减少高速往复运动时产生的惯性力,也能在铸造或是模锻成型时减少材料的用量,控制零件的制造成本。杆身与两端环套的过渡位置做了大圆弧过渡处理,避免直角结构带来的应力集中问题,要知道交变载荷作用下,应力集中位置是疲劳裂纹最先萌生的区域,大圆弧过渡能够有效分散应力传递路径,提升零件的疲劳寿命。
从安装边界来看,两端环套的内孔尺寸需要和适配的销轴直径保持合理的配合公差,通常和曲柄配合的端会选用稍紧的过渡配合,和从动端铰接的位置会选用间隙稍大的间隙配合,保证铰接转动的灵活性。环套的端面厚度也需要和配套的安装支座宽度匹配,避免装配后出现轴向窜动,或是端面和相邻部件发生运动干涉。杆身的外轮廓宽度需要控制在安装空间的允许范围内,尤其是做往复摆动的过程中,杆身侧面不能和周围的机壳、油路管线等部件发生刮碰,设计时通常会在三维建模阶段做完整的运动仿真,模拟整个行程内零件的运动包络,确认所有位置的安全间隙都满足设计要求。
实际生产中这类零件根据应用场景的载荷等级不同,会选用不同的材料和加工工艺,中小载荷的场景可以选用高强度铝合金压铸成型,重量轻且加工成本低,中高载荷的内燃机、冲压设备场景则会选用45号钢或是40Cr合金钢模锻成型,之后再对两端内孔做精镗加工,保证孔的尺寸精度和表面粗糙度,部分重载场景还会在环套内孔位置压装铜套或是滚针轴承,降低铰接转动时的摩擦阻力,减少配合面的磨损,延长维护周期。设计建模过程中,需要重点关注两个安装孔的形位公差标注,杆身的拔模斜度设置,以及过渡圆角的参数匹配,避免后续加工过程中出现工艺性问题,比如圆角过小导致锻造时出现折叠缺陷,或是拔模斜度不足导致脱模困难。
