容积式燃油输送叶片泵结构设计

　　在燃油加注站、厂区油料中转、工程机械燃油供给、工业润滑油循环输送这类场景里，能适配低粘度燃油到高粘度稠油的输送泵一直是选型里的高频需求，这款容积式叶片泵的结构设计，正是围绕这类多介质输送的实际工况做的针对性优化。从实际使用的角度看，这类泵不需要复杂的前置过滤预处理，对介质里的微小杂质容忍度比齿轮泵稍高，同时容积式结构的输出流量稳定性好，不会因为出口端的压力小幅波动就出现流量骤降的问题，很适合用在需要稳定供液的燃油加注、稠油转运、机床润滑油路循环这类工位。

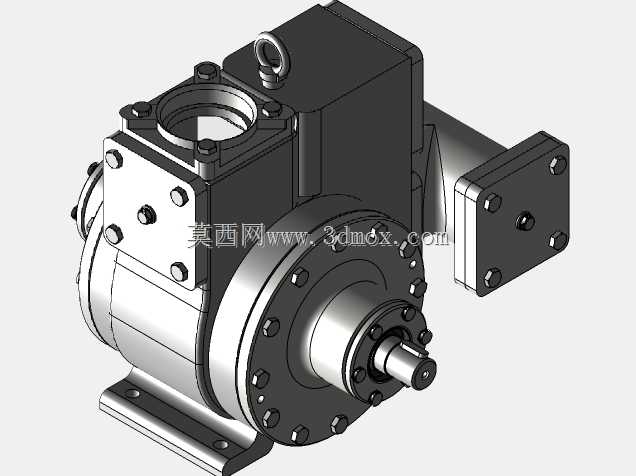

　　从结构设计思路上看，整个泵体采用分体式铸钢壳体拼接结构，主体泵腔、端盖、进出口法兰、安装底座都采用螺栓紧固连接，没有采用一体化铸造的壳体，主要是考虑后期维护时拆解叶片、更换密封件的便利性，不需要整体拆卸泵体就能完成易损件更换。泵的动力输入端采用伸出式轴结构，轴端做了密封挡圈设计，搭配轴端的法兰安装位，可以直接对接标准的Y系列异步电机或者液压马达，不需要额外做联轴器的定制适配，能降低现场安装的适配成本。泵体顶部设置了吊环结构，方便整泵吊装转运，毕竟这类泵整体重量不算轻，现场安装时靠人力搬运很容易磕碰密封面，预留吊环是工程现场很实用的设计细节。

　　进出口的连接法兰采用方形带密封槽的结构，和常规的圆形法兰相比，方形法兰的螺栓紧固受力更均匀，在输送粘稠介质时不容易出现法兰面渗漏的问题，法兰的密封槽深度适配常规的耐油橡胶垫片，不需要定制特殊规格的密封件，后期维护更换配件的通用性更强。泵体侧面的观察端盖采用多螺栓均匀紧固的结构，端盖和泵腔之间设置了定位销，保证每次拆解回装之后的同轴度不会出现偏差，避免因为端盖错位导致叶片刮蹭泵腔内壁的问题。

　　安装底座采用带安装腰型孔的一体式铸钢脚座，腰型孔的长度预留了足够的安装调整余量，现场安装时不需要精准打孔就能完成泵体的固定，同时脚座和泵主体之间做了加强筋连接，能承受泵运行时的振动，避免长期运行后底座出现焊缝开裂的问题。从安装边界尺寸来看，整泵的轴向长度控制在适配常规泵组安装架的范围内，径向最大尺寸是泵腔的法兰外径，不会和周边的管路、阀组出现安装干涉，输入端的轴伸长度刚好能覆盖联轴器的安装长度，不需要额外加长轴或者加装轴套。

　　功能特性上，这款叶片泵的叶片采用径向滑动式结构，泵腔内壁做了高精度的珩磨处理，表面粗糙度控制在合适的范围，能减少叶片和泵腔之间的摩擦损耗，同时叶片和转子槽之间的间隙经过反复调整，既保证叶片能灵活滑动，又不会因为间隙过大导致容积效率下降，在输送粘度从汽油这类低粘度燃油到机油这类高粘度稠油的时候，都能保持稳定的容积效率，不会出现低粘度时内泄过大、高粘度时叶片卡滞的问题。泵的内部流道做了圆弧过渡处理，没有直角拐角，能减少介质在泵腔内的流动阻力，尤其是输送高粘度稠油的时候，不会因为流道阻力过大导致泵的吸入性能下降，在常规的自吸高度范围内就能完成自吸，不需要提前灌泵引液，现场启动操作更简便。

　　在实际选型适配的时候，需要注意这款泵的安装同轴度要求，虽然泵本身的结构对安装偏差有一定的容忍度，但如果电机轴和泵轴的同轴度偏差超过允许范围，还是会导致轴封过早磨损、轴承温升过高的问题，安装时需要用百分表打表校准联轴器的径向和端面跳动。另外这款泵的密封件全部采用耐油橡胶材质，适配矿物基的燃油、机油、润滑油类介质，不能用来输送腐蚀性的化工介质，选型时需要注意介质的兼容性。从三维建模的角度看，这个模型的所有螺栓、密封槽、定位销、安装孔的尺寸都按照实际工程标准做了还原，没有做简化处理，不管是用来做泵组的装配干涉检查，还是用来做教学演示的结构拆解，都能直接使用，模型里的各个零件都做了独立的装配约束，拆解的时候可以按照实际的装配顺序拆分，能清晰看到转子、叶片、泵腔、端盖、密封件之间的装配关系，对刚接触容积泵结构的设计人员来说，也能通过这个模型直观理解叶片泵的工作原理和结构组成。
