纺织生产用滚筒移位提升作业装置

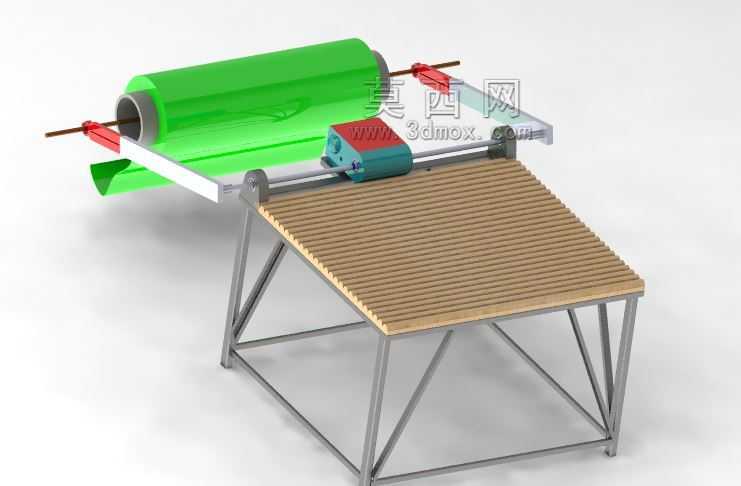

　　在纺织前处理及织造环节的物料转运流程中，大卷装纺织滚筒的移位、上下料始终是一线作业的痛点，这类滚筒单卷重量可达数十公斤，传统人工抬举不仅作业效率低，还容易因受力不均造成筒边面料褶皱、轴端磕碰损伤，甚至引发作业人员腰部扭伤等安全隐患，这套滚筒提升作业装置正是针对该场景开发的专用辅助设备。从结构布局来看，设备采用方管焊接成型的三角支撑机架作为承载基础，底部支撑腿向外延展形成稳定的支撑边界，整体安装占地面积控制在1.2米×1.8米范围内，可直接布置在织机进料端、验布机收料端旁的通道空位，不需要对现有生产车间的地面做额外预埋处理，机架上表面铺设的条状导料平台采用硬质耐磨板材加工，表面的平行凸条结构既能减少面料与平台的接触面积避免剐蹭，

　　也能为滚筒轴向移位提供导向作用，防止滚筒滚动过程中出现偏斜。设备的核心执行部件为横跨在平台上方的滑动夹持模组，模组通过两根平行光杆导轨与机架两侧的支撑座连接，可沿滚筒轴向做水平往复移动，夹持端配备的自适应夹头可匹配不同直径的纺织滚筒轴端，夹头内侧包覆的防滑缓冲层不会对轴端的金属表面造成压痕损伤，夹持动作触发后，模组可沿垂直导轨完成0-400mm行程的提升动作，将滚筒从低位的料架或地面位置抬升至与设备进料轴等高的位置，再通过水平滑动将滚筒精准推送至设备安装位，整个移位过程不需要人工承受滚筒的主体重量，作业人员仅需辅助对位即可完成操作。设计过程中重点考量了纺织车间的实际作业环境，机架整体采用表面喷塑处理，可抵御车间内飞花、

　　潮湿空气的锈蚀影响，所有传动部位均加装了防尘护罩，避免飞花卷入传动副造成卡滞，滑动模组的驱动阻力经过配重平衡调校，即使无气动或电动辅助动力，手动操作也能轻松完成移位动作，对于有自动化升级需求的产线，也可在导轨端部加装伺服驱动模块，实现与上下游设备的信号联动，完成全自动上下料作业。设备的安装边界做了充分的冗余设计，机架底部预留了可调脚杯安装位，可根据车间地面的平整度调整整体水平度，调整范围在±30mm以内，适配不同工况的地面条件，两侧支撑座的导轨安装孔预留了200mm的高度调节余量，可根据不同型号织机、验布设备的进料轴高度调整提升行程上限，不需要重新加工主体结构即可完成适配。从作业逻辑来看，该装置没有采用复杂的多自由度机械结构，

　　而是针对纺织滚筒的圆柱状外形、固定轴端的结构特点做了专用化设计，相比通用型起重设备，其对位精度更高，作业过程中不会出现滚筒晃动甩动的问题，能有效避免面料表层被周边设备剐蹭的风险，导料平台的条状结构同时可作为临时的滚筒暂存位，一次作业可完成多卷滚筒的依次上料，减少来回取料的动线长度，在中小批量纺织生产车间、面料后整理加工车间的适配性极强，结构件全部采用常规标准型材加工，后期维护更换配件的成本极低，不需要配备专业的维保人员即可完成日常的检修保养。
