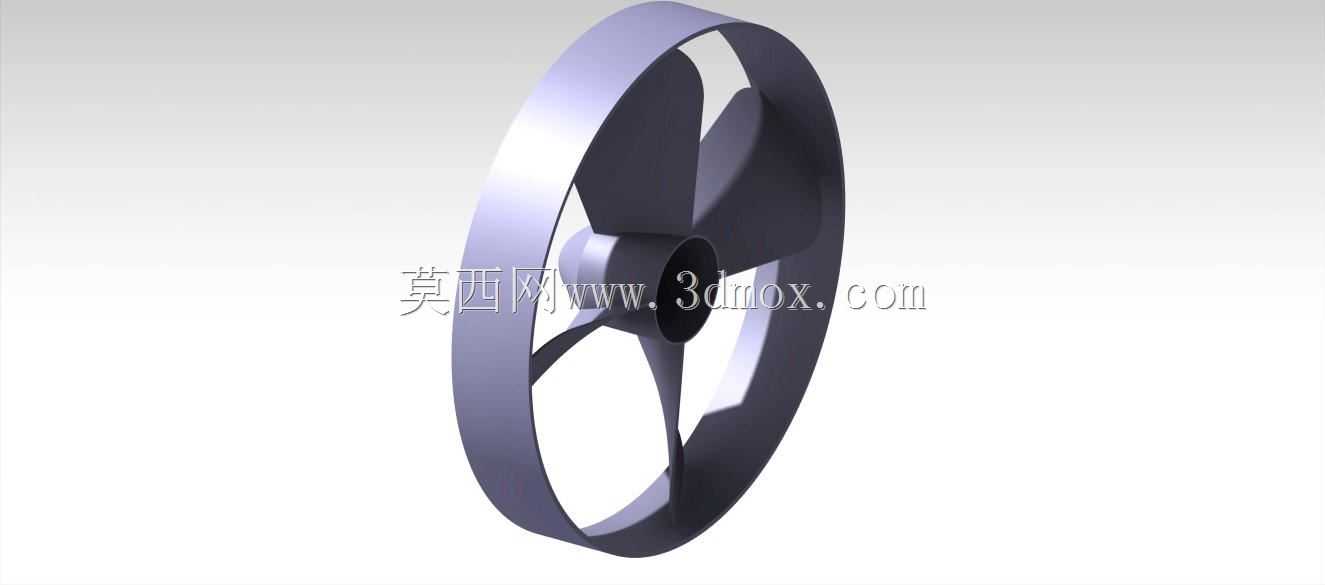

一体化轴流风叶带护圈结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:333412
  • 一体化轴流风叶带护圈结构设计

在各类需要强制风冷、定向通风的设备场景里,这类带一体式外护圈的轴流风叶是应用占比极高的核心动部件,和常见的无框独立风叶不同,外圈的环形护圈并非额外加装的防护件,而是和风叶本体一体成型的功能结构,在实际装机运行时能直接解决很多传统分体式风叶的痛点。先从实际使用场景来说,这类结构的风叶常见于小型机柜散热、电子设备内置风冷、工业小型设备通风、家用通风类产品的动力端,区别于大型工业轴流风机的分体式风筒+风叶结构,这种一体化设计的部件不需要额外对齐风叶和外风圈的同轴度,装配环节的公差累积能直接减少70%以上,对于批量组装的生产线来说,能大幅降低装配对位的工时消耗,也避免了长期运行后风叶偏移蹭到外框的故障风险。从功能特性上拆解,风叶的叶片采用大后掠角的弧面设计,叶片截面是符合翼型原理的变厚度结构,靠近轮毂的位置叶片厚度更大,能承载旋转时的扭矩传递,靠近外护圈的叶尖位置厚度逐渐收薄,减少旋转时的叶尖涡流损耗,外护圈的存在刚好把叶尖的紊流区约束在圈体内部,不会让叶尖的气流反向窜流形成压力损失,对比同直径、同转速的无框风叶,这种带一体护圈的结构能提升15%左右的送风效率,同时降低3-5分贝的运行风噪。设计思路上,轮毂位置采用了中心通孔加环形定位台的结构,中心孔用来适配电机输出轴的配合公差,环形定位台能和电机端盖的止口完全贴合,保证风叶旋转时的动平衡精度,不需要额外加装平衡块就能满足G6.3级的动平衡要求,适合转速在1200-2800转区间的常规风冷场景。叶片和外护圈的连接位置做了圆角过渡处理,避免应力集中导致的高速旋转下叶片根部断裂问题,外护圈的截面是窄边矩形结构,宽度刚好覆盖叶尖的整个端面,不会额外增加过多的旋转惯量,启动时电机的负载扭矩比宽边护圈的结构低20%左右,适配小功率的交流异步电机或者直流无刷电机都能顺畅驱动。再说到安装边界的尺寸设计,这类风叶的安装尺寸核心参考三个维度:首先是外护圈的外径,这个尺寸决定了装配时预留的通风口直径,常规设计里护圈外径和安装腔体的内壁间隙控制在2-3mm,既不会因为间隙过大漏风,也不会因为加工公差导致护圈蹭到腔壁;其次是轮毂的安装孔直径,要和适配电机的输出轴采用H7/k6的过渡配合,保证扭矩传递的同时不会出现装配过紧拆不下来的问题;第三是风叶的轴向总厚度,也就是从轮毂安装端面到护圈最外端面的距离,这个尺寸决定了电机安装位到通风面板的最小距离,设计时要预留至少5mm的安全间隙,避免风叶旋转时的轴向窜动碰到前端防护网或者后端的电机结构。实际选型应用的时候还要注意,这类一体风叶的旋转方向是和叶片的倾斜方向匹配的,顺时针旋转和逆时针旋转的叶片曲面完全不同,不能反向安装使用,反向安装不仅送风效率会骤降60%以上,还会因为叶片受力方向和设计方向相反,大幅缩短风叶的使用寿命,甚至出现叶片断裂的风险。另外在材料选择上,这类结构通常采用改性PP或者ABS注塑成型,对于有耐高温要求的场景也可以采用PA加玻纤的材质,一体成型的结构不需要额外的组装工序,生产一致性更好,批量生产时的尺寸波动能控制在0.2mm以内,完全满足通用通风散热场景的精度要求。在设备内部的风道设计里,这种带护圈的风叶可以直接贴靠在防尘网或者通风栅格的后侧,不需要额外加装独立的风筒结构,能有效压缩整个风冷模块的轴向占用空间,对于内部空间紧凑的电子机柜、小型工控设备来说,这种空间优势是分体式风叶加风筒结构无法比拟的。日常运维中,这种一体结构的风叶清洁也更方便,外护圈形成了一个完整的刚性整体,擦拭或者高压气吹清洁的时候不会出现叶片变形的问题,对比薄片状的无框风叶,抗外力形变的能力提升了40%以上,哪怕是运输过程中的轻微挤压,也不容易出现叶片弯折导致动平衡失效的问题。
