丙酮蒸汽浴用小型轴流风机结构

这款小型送风装置主要面向小空间密闭腔体的蒸汽循环场景设计，常见于实验室小型溶剂蒸汽浴装置、便携蒸汽护理设备的内部气流组织环节，核心作用是带动腔体内丙酮蒸汽形成定向流动，避免局部蒸汽浓度过高出现冷凝积液，同时让腔体内温度场分布更均匀，减少不同位置的温差带来的实验误差或护理效果偏差。

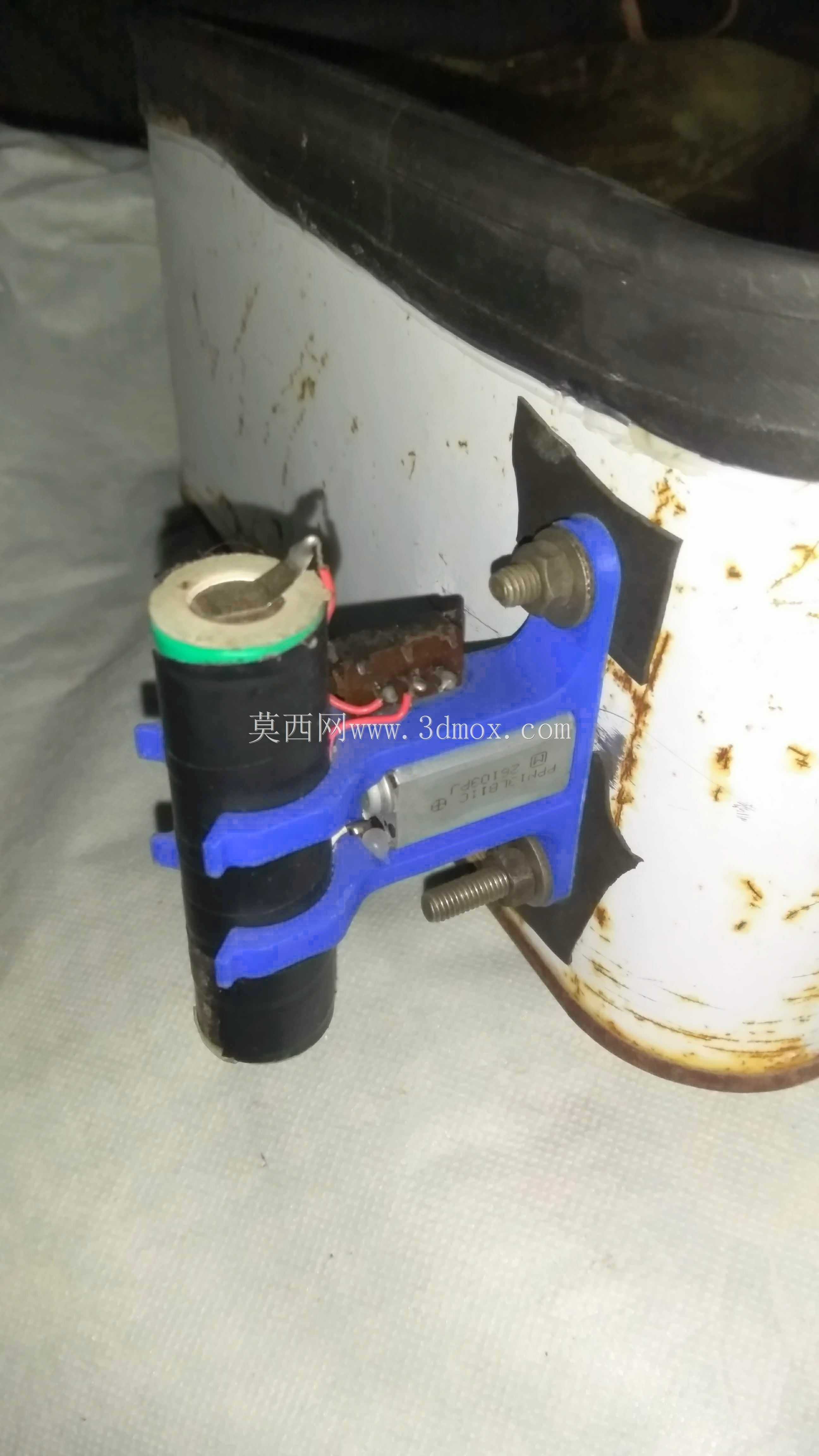

从功能实现逻辑来看，装置直接采用成熟的CD-ROM光驱驱动电机作为动力源，这类电机本身具备低压直流驱动、运行噪音低、转速稳定的特点，适配小直径轴流扇叶的负载需求，不需要额外设计复杂的减速传动结构，直接将扇叶过盈配合在电机输出轴上即可完成动力传递，大幅简化了整体结构的零件数量。供电端适配常规18650规格圆柱锂电池，供电回路直接集成在安装支架的后侧腔体里，不需要额外外置供电盒，整体集成度更高，适合在空间紧凑的小型设备内部布置。

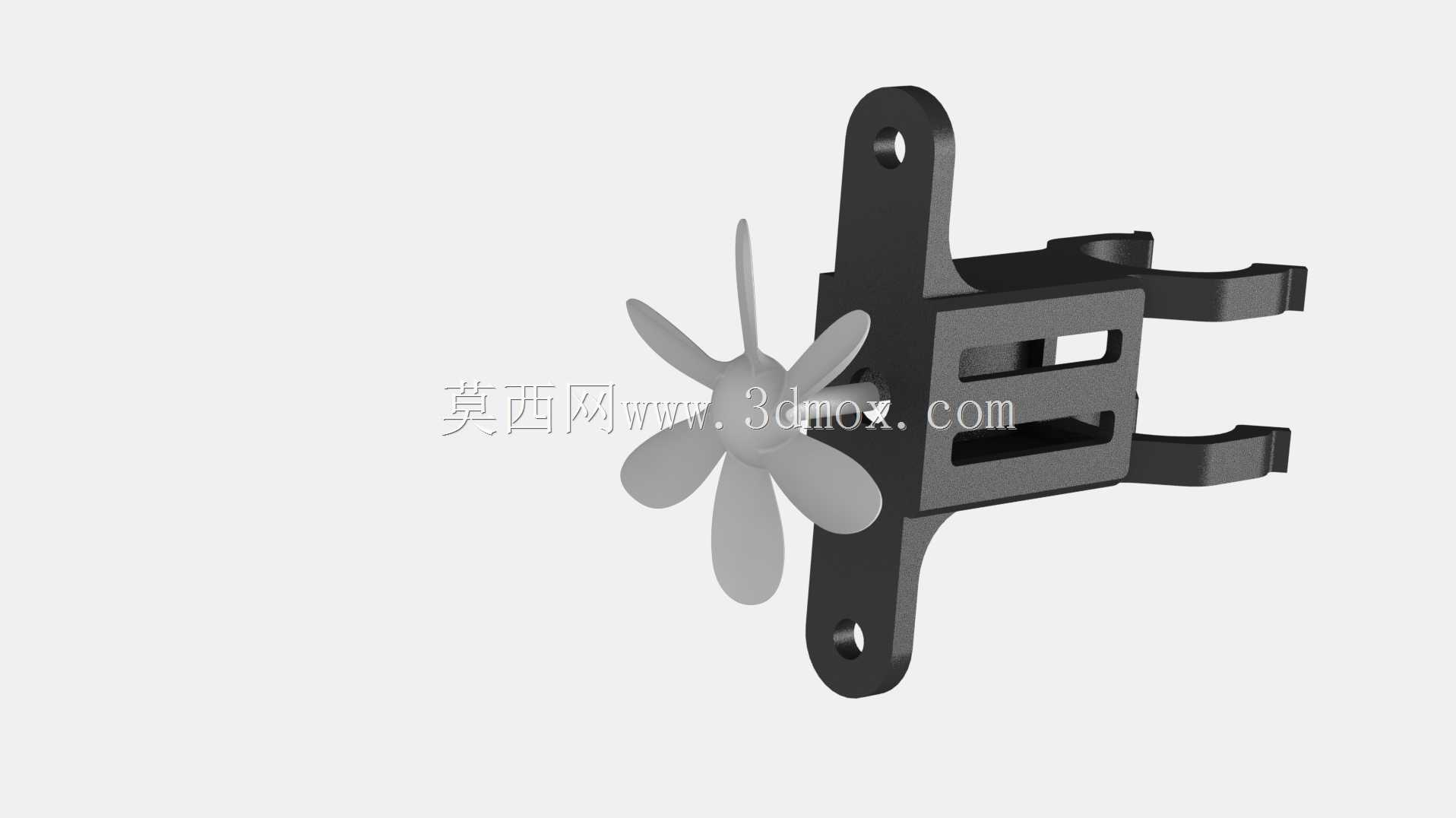

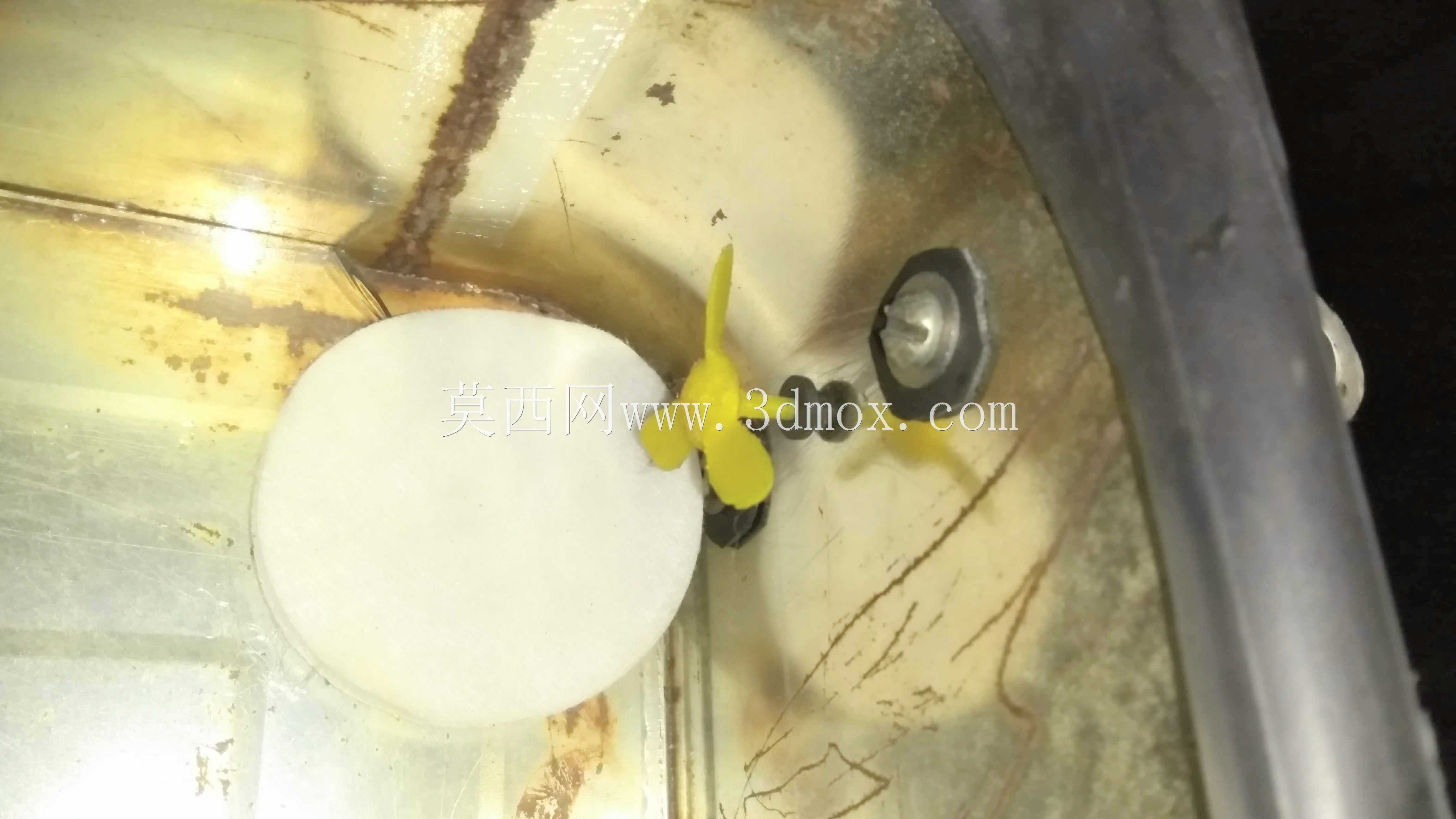

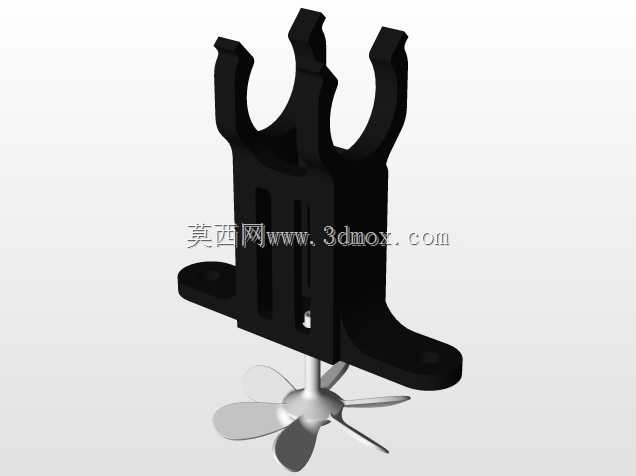

结构设计上，安装支架采用L型折弯式结构，支架上预留两个沉头安装孔，孔位间距适配常规小型实验设备的内壁安装螺柱，安装时直接通过两颗M3规格螺丝即可完成固定，不需要额外设计定制安装座。支架后侧的电机容纳腔做了镂空开槽处理，一方面可以减轻整体结构重量，另一方面能让电机运行时产生的热量直接通过槽孔散出，避免长时间运行时电机积热导致寿命衰减。扇叶采用六叶后掠式轴流设计，叶型做了小角度扭转变形，在低转速下就能推动足够的气流形成循环，同时叶尖做了圆弧过渡处理，减少运行时的叶尖涡流噪音，适合在对噪音有要求的实验室环境下使用。支架前端的两个卡扣式结构是为了固定供电回路的保护板，直接将保护板卡入卡扣即可完成固定，不需要额外打螺丝，装配工序更简单，后期维护更换配件时也能快速拆装。

安装边界方面，整体结构的最大外轮廓尺寸控制在较小范围内，安装时需要预留的轴向空间不超过扇叶直径的1.2倍，径向空间不需要额外预留操作间隙，因为所有固定螺丝都可以从支架正面直接锁紧，安装完成后扇叶和腔体内壁的最小安全间隙控制在3mm以上，避免运行时扇叶刮擦内壁产生异响或者卡滞。扇叶的送风方向垂直于安装支架的固定平面，选型时可以根据腔体内部的气流方向需求，直接调整支架的安装朝向即可改变送风方向，不需要额外改动结构。

实际使用过程中，这类小型风机不需要配套复杂的调速电路，直接通过电池供电即可维持稳定转速，气流射程刚好覆盖小型蒸汽浴腔体的内部空间，不会因为气流过强导致蒸汽被快速带出腔体，也不会因为气流太弱无法形成有效循环。支架的壁厚做了均匀化处理，注塑成型时不容易出现缩痕，结构强度也能满足日常使用的抗振需求，即使设备在移动过程中产生小幅振动，支架也不会出现变形或者断裂的情况。电机和支架之间采用紧配加卡扣的双重固定方式，长时间运行也不会出现电机松动移位的问题，扇叶做了动平衡校正，运行时的振动量控制在极小范围内，不会带动整个设备产生共振噪音。
