扇形多孔淋浴出水端塑料配件结构

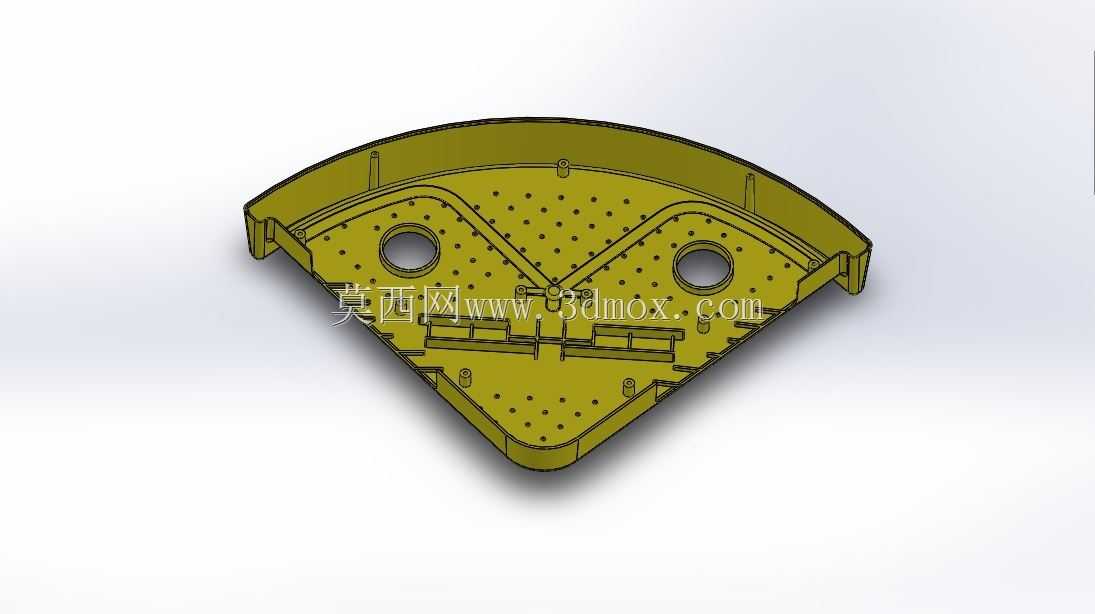

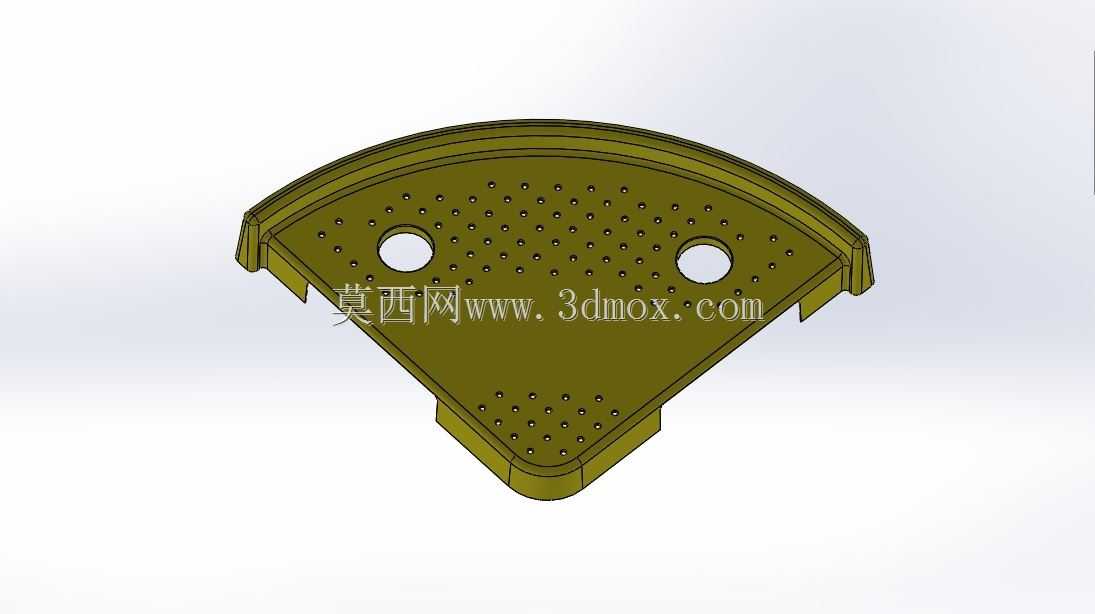

这款扇形多孔塑料构件，是淋浴顶喷或手持花洒出水端的核心功能部件，日常在民用卫浴、公共浴室淋浴系统、酒店卫浴配套场景中承担水流分散输出的作用，直接决定淋浴时的出水覆盖范围、水流细腻度与使用体验。从结构设计逻辑来看，整体采用90度扇形轮廓，适配转角安装的淋浴区布局，能够在墙角安装场景下最大化覆盖淋浴站位的出水范围，避免传统圆形出水面板在转角安装时出现的单侧出水冗余、另一侧覆盖不足的问题。构件表面密布的细小出水孔采用等距阵列排布，孔位间距经过水流动力学验证，既保证出水时各水柱之间不会提前交汇造成水流紊乱，也能在相同进水压力下将水流切割为均匀细密的水柱，避免出水飞溅或水柱过粗带来的刺痛感。构件上预留的两个圆形安装孔，位置对称分布在扇形直边侧的两端，孔位周边做了局部加厚处理，安装时通过自攻螺丝或卡扣与花洒主体的进水腔体锁紧，加厚结构能够避免螺丝锁紧时塑料件出现应力开裂，同时保证安装后构件与进水腔体之间的密封面完全贴合，防止连接处出现漏水泄压的问题。构件的边缘设置有一圈向内弯折的止口结构，安装时止口嵌入花洒主体的密封槽内，配合硅胶密封圈可以实现进水腔体的静密封，无需额外打胶即可满足卫浴场景下的防水要求，同时止口结构也能提升整个塑料件的边缘刚性，避免日常使用中磕碰造成边缘变形。从注塑成型的设计角度考虑，整个构件的壁厚保持均匀过渡，最薄处为出水孔所在的面板区域，厚度控制在1.8mm左右，既保证出水孔的成型精度，避免注塑时出现孔位堵胶、缺胶的问题，也能减少塑料冷却过程中的收缩变形；边缘的加强筋与止口结构厚度不超过面板壁厚的0.7倍，有效避免注塑件表面出现缩痕，保证成品外观平整。构件底部的凸起定位柱，安装时插入花洒主体对应的定位孔内，能够快速完成装配定位，减少组装时的对位调整时间，提升批量装配的效率。在实际使用场景中，该构件长期接触冷热交替的水流，因此设计时预留了足够的热胀冷缩余量，安装孔与螺丝之间留有微小间隙，避免水温变化时塑料件膨胀收缩造成的装配应力累积，延长配件的使用寿命。多孔结构的设计也兼顾了防堵塞需求，出水孔的入水端做了微小的倒角处理，水流经过时不会在孔内形成涡流残留水垢，日常清洁时只需从外侧擦拭即可疏通轻微堵塞的孔位，无需拆解整个花洒结构。扇形的圆弧边缘做了R2的圆角过渡，没有尖锐棱角，避免安装或清洁时划伤操作人员，同时圆弧轮廓与常见的转角淋浴区弧度匹配，安装后整体视觉协调统一。
