卫浴用塑料扳把式控水配件结构设计

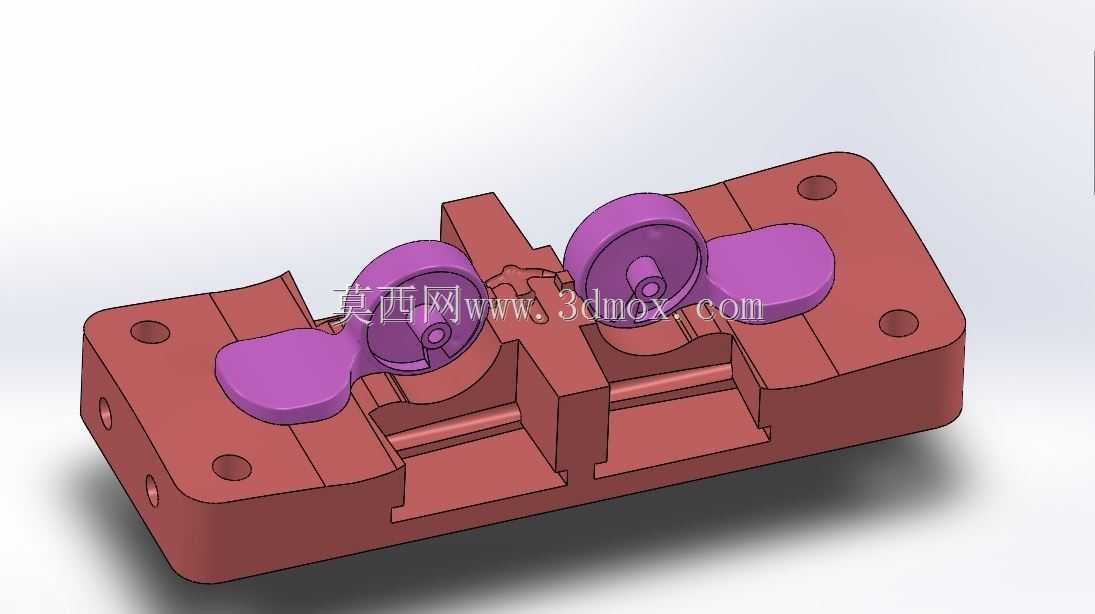

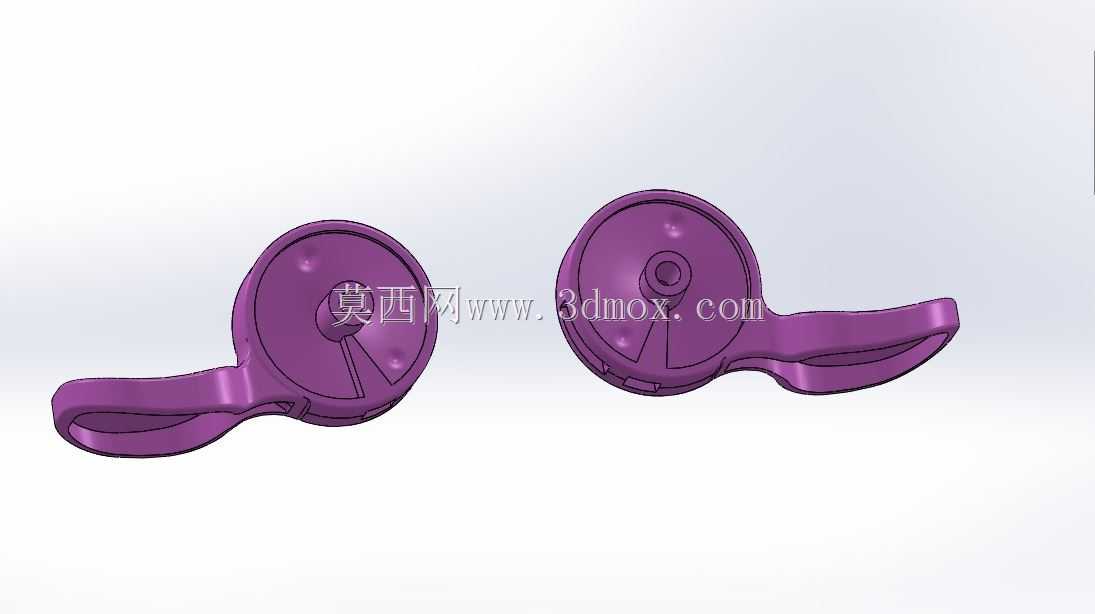

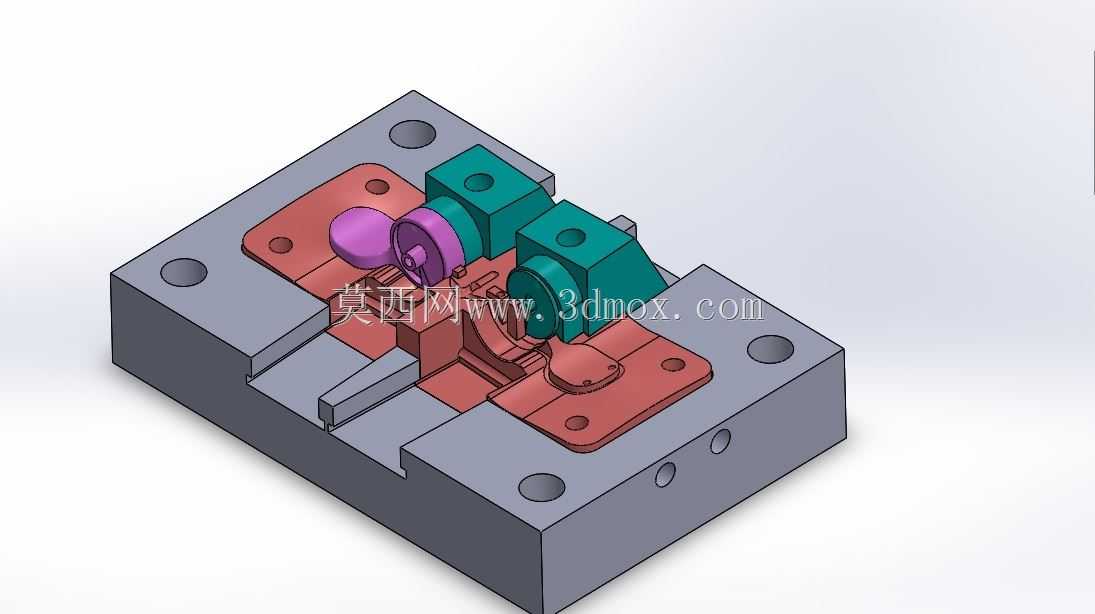

　　这类扳把式控水配件主要应用于民用住宅、公共卫浴空间的冷热水混水终端，是用户直接操作实现水路通断、流量调节、水温切换的接触式构件，日常使用中需要承受数万次的扳动往复载荷，同时长期处于高湿度、温差波动频繁的卫浴环境，还要兼顾用户握持的触感与操作便利性。从结构设计逻辑来看，该配件采用一体化注塑成型的结构方案，整体分为握持扳把段与阀芯连接基座两个核心功能区，握持段做了贴合指腹的弧形收窄设计，边缘做了R2以上的圆角过渡，避免用户湿手操作时出现硌手、打滑的问题，扳把的延伸长度经过力矩核算，确保用户施加较小的握力即可带动阀芯转动，降低操作力度要求，适配老人、儿童等不同人群的使用需求。连接基座部分采用内凹的腔体结构，

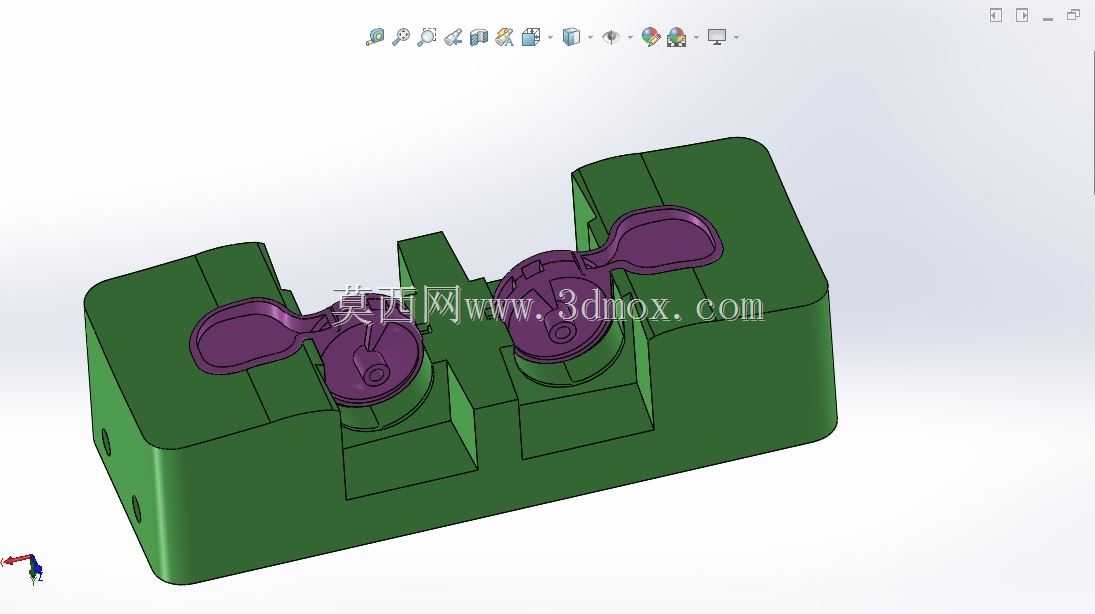

　　腔体内部设置了周向均匀分布的三个定位凸台，中心预留与阀芯阀杆配合的异形装配孔，装配时凸台会卡入阀芯端面的对应定位槽内，避免扳动过程中配件与阀芯出现相对转动导致的操作空程，腔体内壁还做了一圈环形的密封压边，装配后可压紧阀芯端部的密封胶圈，减少水汽顺着装配缝隙渗入阀芯内部的概率，延长阀芯的整体使用寿命。从安装边界来看，该配件基座的外径控制在42mm以内，扳把展开后的最大回转半径为68mm，安装后突出墙面的距离为22mm，适配市面上主流的4分口径混水阀芯安装尺寸，不需要对现有卫浴预埋的安装基座做额外改造即可直接替换安装，基座背面与墙面装饰盖贴合的面做了0.5°的拔模斜度，既方便注塑生产时的脱模作业，也能保证安装后与装饰盖紧密贴合，

　　避免出现缝隙积留水垢的问题。材质选择上采用高强度ABS塑料作为基材，表面做哑光磨砂处理，既避免亮面材质容易残留水渍指纹的问题，也能提升湿手操作时的摩擦系数，减少打滑概率，塑料材质本身的导热系数较低，在输送高温热水时不会出现金属手柄常见的表面发烫问题，提升使用的安全性。结构细节上，扳把与基座连接的过渡位置做了3mm厚的加强筋设计，筋位顺着扳把的受力方向延伸，避免长期扳动过程中过渡位置出现应力集中导致的断裂问题，腔体内部的定位凸台做了1mm的倒角引导，装配时可以快速对准阀芯的定位槽，降低装配对位的难度，中心的异形装配孔采用D型截面设计，与阀杆的配合间隙控制在0.1mm以内，既保证装配的顺畅性，也不会因为间隙过大出现操作晃量。

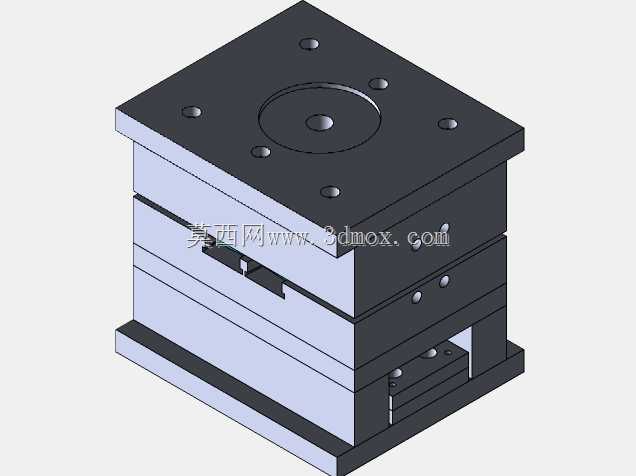

　　实际应用场景中，这类配件除了家用浴室的淋浴混水阀，也可适配面盆龙头、厨房龙头的控水操作，结构设计上兼顾了通用互换性，不需要针对不同应用场景做大幅的结构修改，只需要调整表面的处理工艺即可适配不同的装修风格，注塑成型的生产方式也能保证大批量生产时的尺寸一致性，降低单件的生产成本，适合规模化的卫浴配件配套生产。设计过程中还考虑了日常维护的便利性，配件与阀杆的固定采用侧面顶丝锁紧的方式，后期需要更换时只需要拧下侧面的紧固顶丝即可直接拔下配件，不需要拆解整个混水阀的预埋结构，普通用户不需要专业工具即可完成更换操作，降低后期的维护成本。针对卫浴环境的使用特点，配件的所有外露棱边都做了钝化处理，没有尖锐的棱角，避免用户洗浴过程中磕碰受伤，整体的流线型外形也减少了表面的凹凸结构，不容易积存皂垢、水垢，日常清洁时只需要用抹布擦拭即可保持表面整洁。
