篮式塑料注塑模具三维结构设计

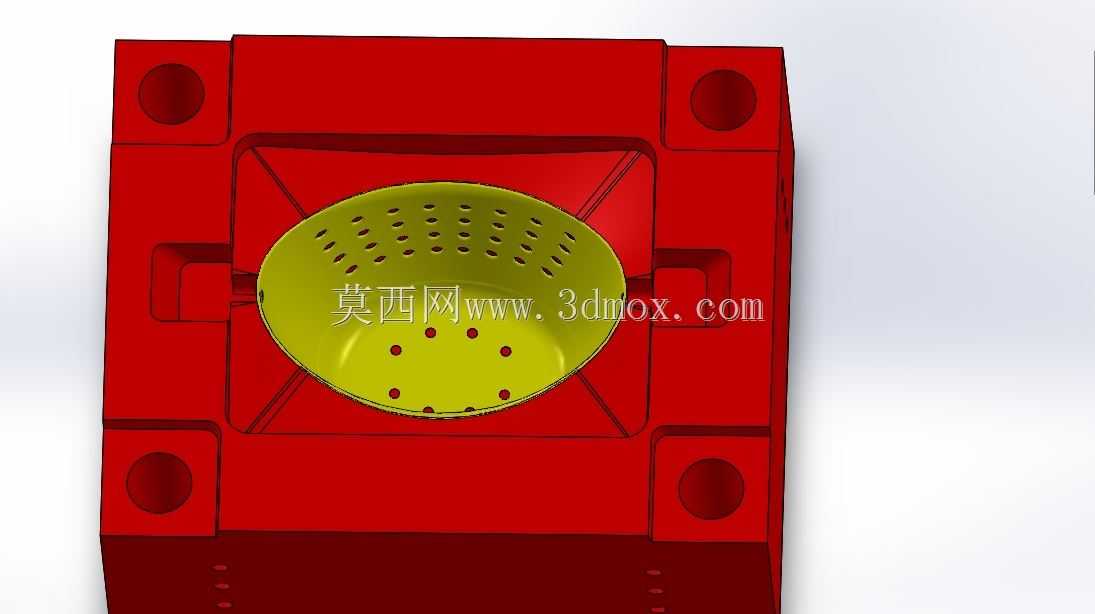

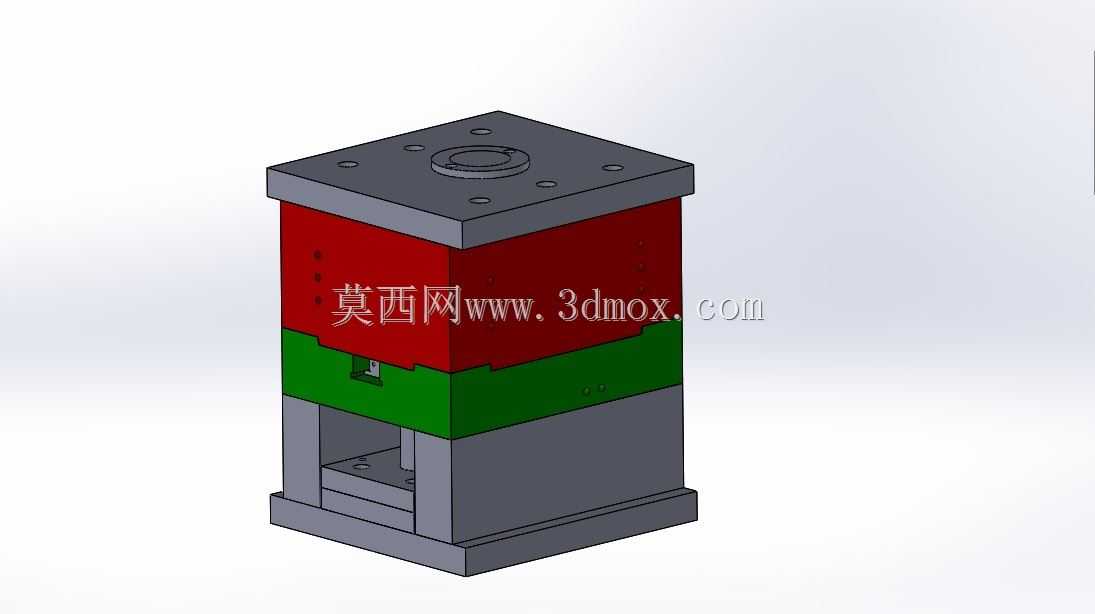

这套篮式注塑模具主要面向日用塑料制品中镂空类、框型篮体产品的批量注塑成型作业，适配卧式注塑机的安装接口，整体采用叠层式模架结构，从上到下依次排布定模座板、定模板、动模板、动模垫板、模脚与动模座板，各板件通过内六角螺钉完成刚性连接，导柱导套组件沿模架四角对称布置，合模过程中可提供精准的导向定位，避免动定模错位导致的产品飞边、壁厚不均问题。

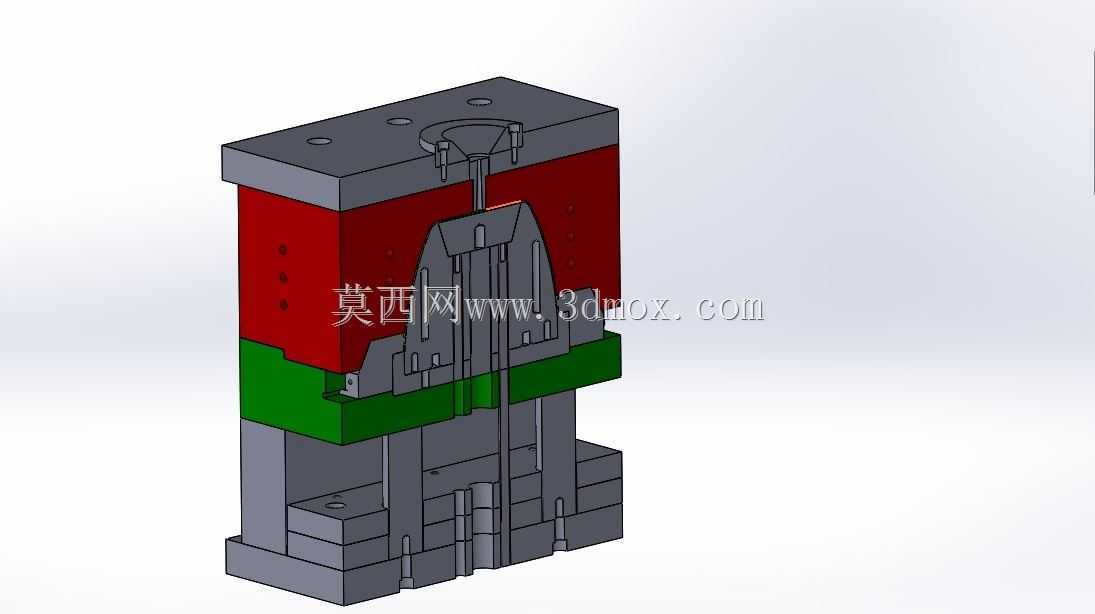

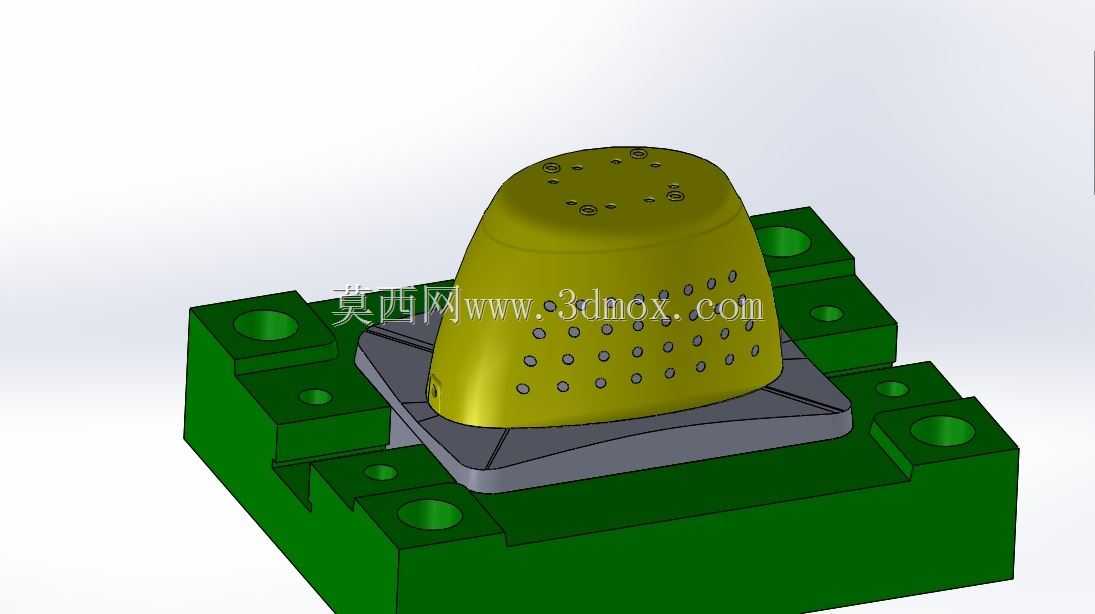

从实际生产场景来看，这类模具多用于塑料收纳篮、周转网篮、果蔬沥水篮等带侧凹或侧孔结构的塑件生产，模具在动模侧集成了侧抽芯机构，图中绿色段对应的就是抽芯滑块的安装区域，开模过程中斜导柱会带动滑块完成侧向分型，避免塑件顶出时被侧成型结构拉伤。浇注系统采用中心浇口进料，熔融塑料从定模座板中心的定位环位置进入主流道，经分流道均匀分配到型腔各进料点，可保证框型塑件各部位填充压力均衡，减少成型后翘曲变形的概率。

设计过程中优先考虑了成型过程的温度控制需求，定模板与动模板内部都预留了循环冷却水道的安装空间，可根据所加工塑料的熔融温度调整冷却水流量，将模温稳定控制在材料成型要求的区间内，缩短塑件冷却定型时间，提升单模生产节拍。顶出机构采用顶针板驱动的顶杆布局，顶杆排布位置避开塑件的外观面与加强筋位置，顶出时受力均匀，不会在塑件表面留下明显顶痕，同时动模侧设置了回程杆，合模时可带动顶针板提前复位，避免顶杆与定模侧结构发生碰撞干涉。

安装边界方面，整套模架的外形为规整立方体结构，定模座板上的安装孔位匹配常规120吨-200吨卧式注塑机的模板T型槽间距，定位环尺寸符合注塑机定模侧的定位孔标准，浇口套的球面半径与注塑机喷嘴尺寸适配，不需要额外做转接加工即可完成上机装夹。模具的合模行程、开模距离都经过核算，抽芯滑块的滑动行程满足塑件侧凹深度的脱出需求，顶出行程可保证塑件完全脱离动模型芯，不会出现顶出不足导致的塑件粘模问题。

结构细节上，各模板之间都设置了承压块，可承受注塑过程中型腔内的熔融塑料压力，避免模板长期受压变形导致的合模精度下降；排气槽开设在型腔末端与分型面位置，填充过程中型腔内的空气可顺着排气槽排出，避免塑件出现烧焦、缺料、气泡等成型缺陷。整套结构没有采用复杂的特殊机构，所有零部件都选用标准模架配件，后期维护时易损件更换方便，加工制造成本可控，适合中小批量塑件的连续生产作业，在日用塑料加工、小型工业塑件成型场景中都有较强的适配性。
