扇形浴室塑料配件注塑成型模具结构

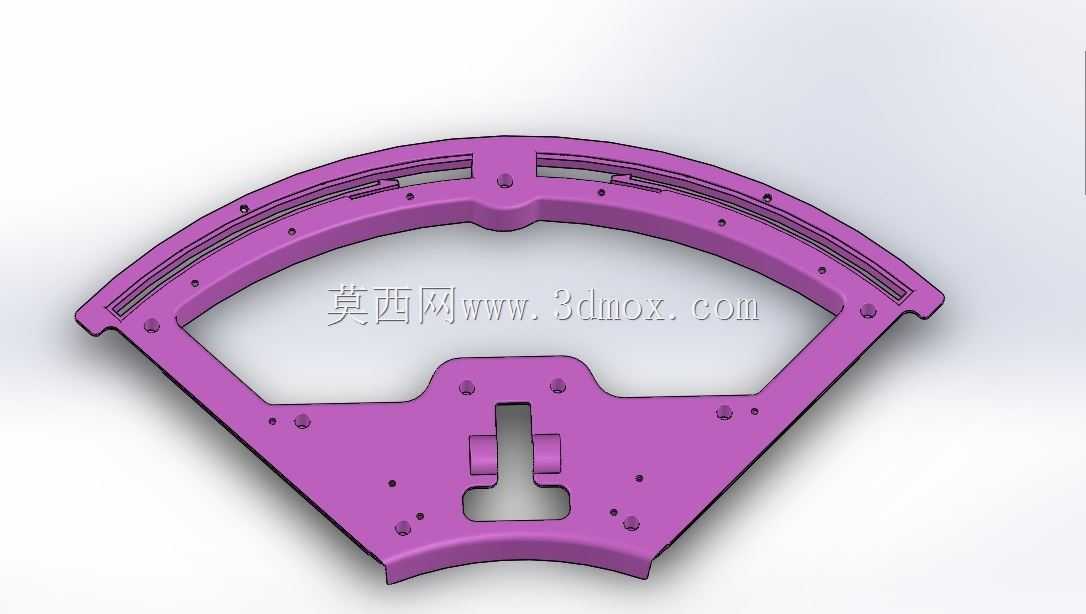

这套模具对应生产的是浴室淋浴组件上的扇形调节刻度盘配件，这类配件属于卫浴设施里的外露功能件，日常使用中直接和用户接触，既要满足淋浴环境下长期耐水汽、耐日化清洁剂腐蚀的性能要求，也要保证外露面的外观质感，不能有明显的熔接痕、缩印、飞边等注塑缺陷，同时还要保证刻度标识区域的成型精度，避免后续装配后刻度对位偏差影响用户调节水温、水流的操作体验。

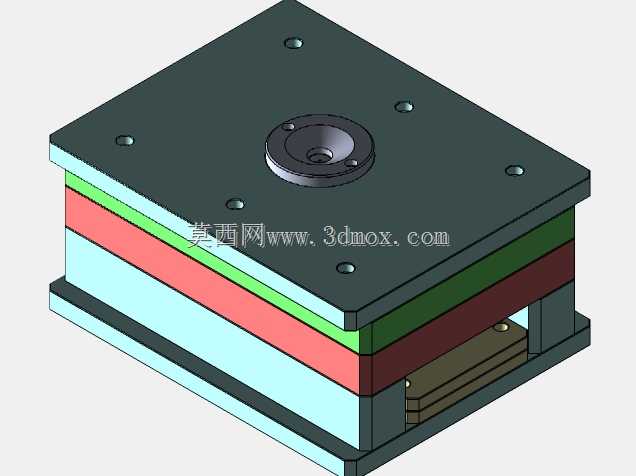

从模具的整体结构来看，采用的是标准两板模模架结构，上下模架的四个角位设置了贯穿式导柱导套孔，合模时可以通过导柱导向保证型腔与型芯的对位精度，避免错模导致的产品壁厚不均、分型面错位飞边问题。模架的分型面沿着产品的最大轮廓线设置，对应产品扇形外沿的位置做了贴合的封胶面，封胶面的宽度控制在8-12mm区间，既可以保证封胶效果减少飞边产生，也能避免过大的封胶面增加合模时的贴合阻力，减少机台的锁模力损耗。

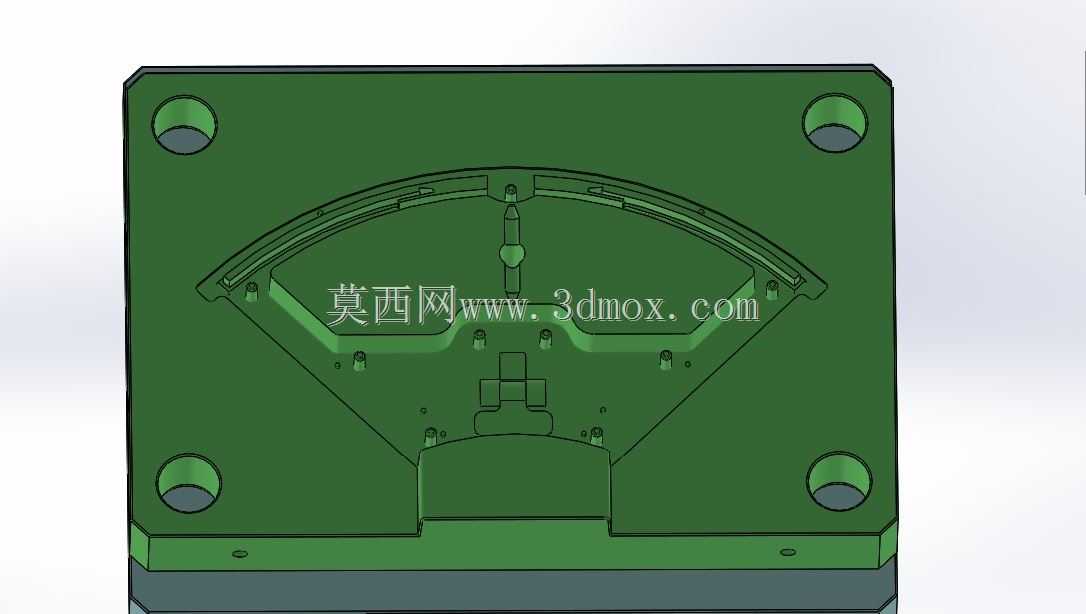

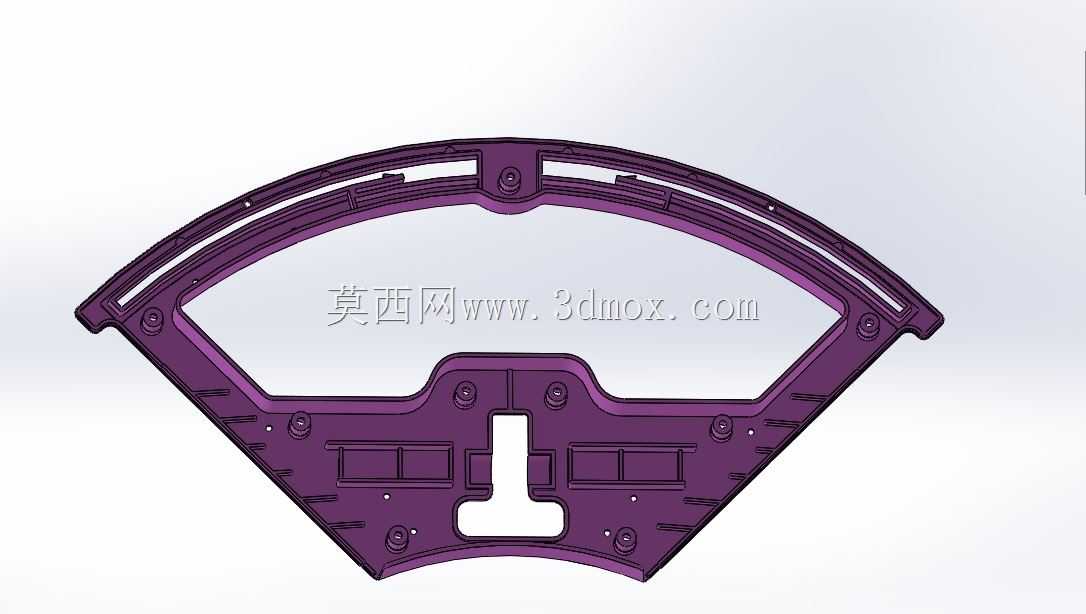

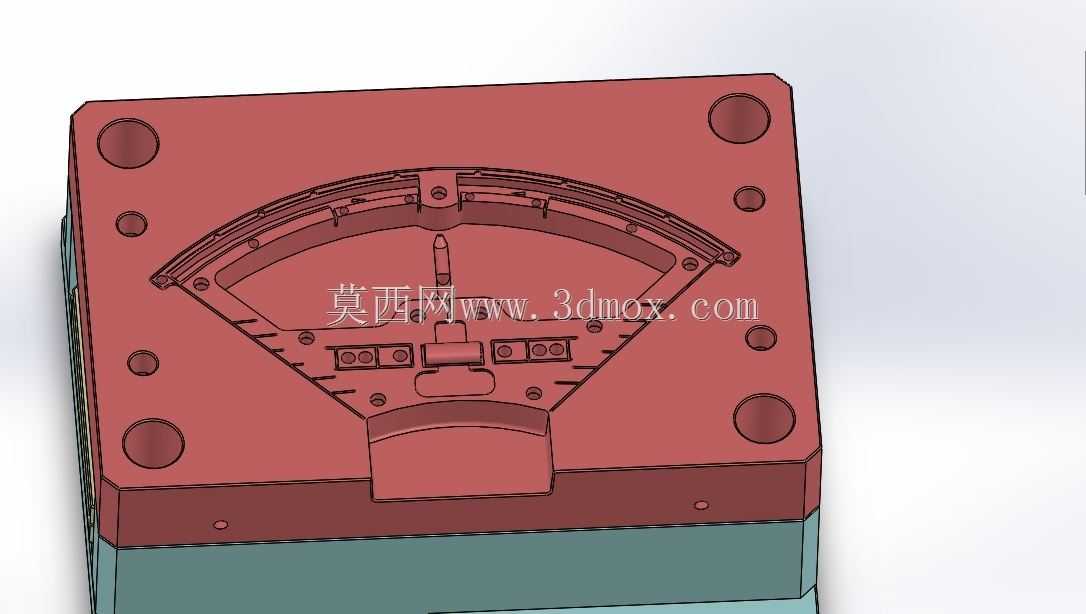

型腔部分直接加工在上模仁内，对应产品正面的刻度槽、定位凸点、弧形安装槽的特征都做了整体放电加工，因为产品正面是外观面，型腔表面做了镜面抛光处理，保证注塑后产品表面的光洁度，减少后续二次喷涂或者电镀的处理成本。型芯部分对应产品背面的安装卡扣、加强筋、定位柱结构，所有筋位的脱模斜度都设置在1.5°以上，避免顶出时筋位被拉伤，同时在每个卡扣、柱位的对应位置都设置了顶针点位，顶针的排布避开了产品的外观面，全部布置在产品背面的非外观区域以及筋位交汇处，保证顶出时产品受力均匀，不会出现顶白、顶穿的缺陷。

冷却水路的排布沿着模仁的成型轮廓走环形布置，上模仁的水路距离型腔表面的距离控制在15-20mm，水路间距保持在25mm左右，保证成型过程中型腔各区域的温度均匀，避免产品因为冷却不均出现翘曲变形，尤其是产品的扇形薄壁区域，冷却速率的一致性直接影响产品成型后的平面度，如果冷却不均会导致扇形边缘翘曲，后续和底座装配时出现缝隙，影响卫浴组件的整体防水性能。下模的水路对应型芯的筋位密集区域做了近距离排布，加快厚壁筋位处的冷却速度，避免筋位处因为冷却过慢出现表面缩痕。

进胶方式采用的是扇形侧浇口，进胶点设置在产品直边的非外观侧，浇口宽度12mm，厚度0.8mm，这种进胶方式可以让熔融的塑料熔体沿着扇形型腔的弧度方向均匀填充，减少熔体在型腔内的流动剪切应力，避免产品成型后出现内应力导致的后期开裂，同时侧浇口的凝料在产品脱模后可以很方便地人工修剪，不会在产品外观面留下明显的浇口痕迹。排气槽开设在分型面上熔体填充的末端位置，也就是扇形弧边的两个端点处，排气槽深度控制在0.02mm，既可以保证型腔内的空气在熔体填充时顺利排出，避免产品出现困气烧焦、缺胶的缺陷，也不会因为槽深过大导致飞边产生。

这套模具适配160吨规格的卧式注塑机安装，模架的长宽尺寸为300mm*300mm，总厚度280mm，安装时可以直接匹配注塑机的标准T型槽压码固定，浇口套的进料口尺寸适配标准注塑机喷嘴，顶出孔的位置对应注塑机的顶杆排布，不需要额外加装顶出延长杆就可以直接生产。日常生产时，采用ABS或者耐候PP作为原料，料筒温度控制在210-230℃，模具温度保持在40-60℃，注射压力80-100MPa，保压时间8s，冷却时间15s，就可以实现稳定批量生产，成型后的产品经过简单的浇口修剪、外观检验后就可以直接进入卫浴产品的装配环节，不需要额外的二次机加工。

在设计阶段，针对浴室配件的使用场景，特意在模仁对应产品经常接触水汽的边缘位置做了圆角过渡，避免产品成型后出现尖锐边角，同时也减少了模仁边角处的应力集中，延长模具的使用寿命，预计这套模具的正常生产寿命可以达到30万模次以上，能够满足中小批量卫浴配件的生产需求。
