注塑类圆头缓冲塑胶配件结构设计

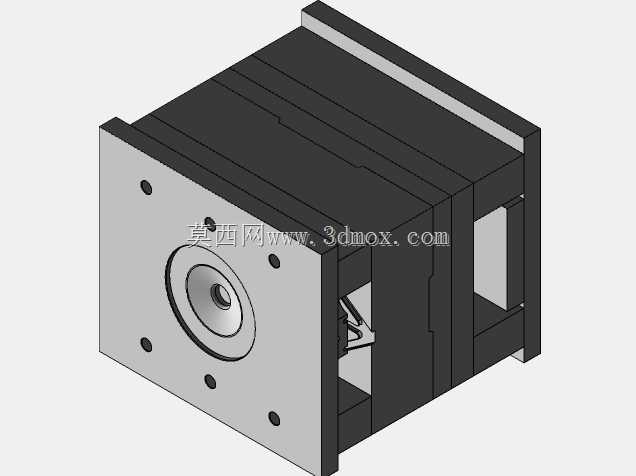

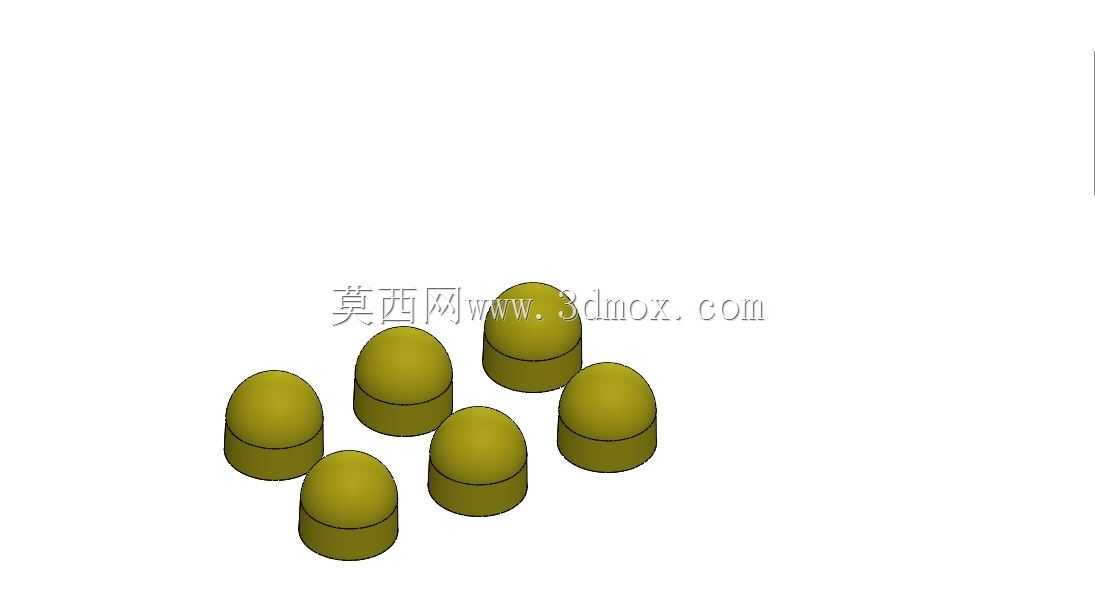

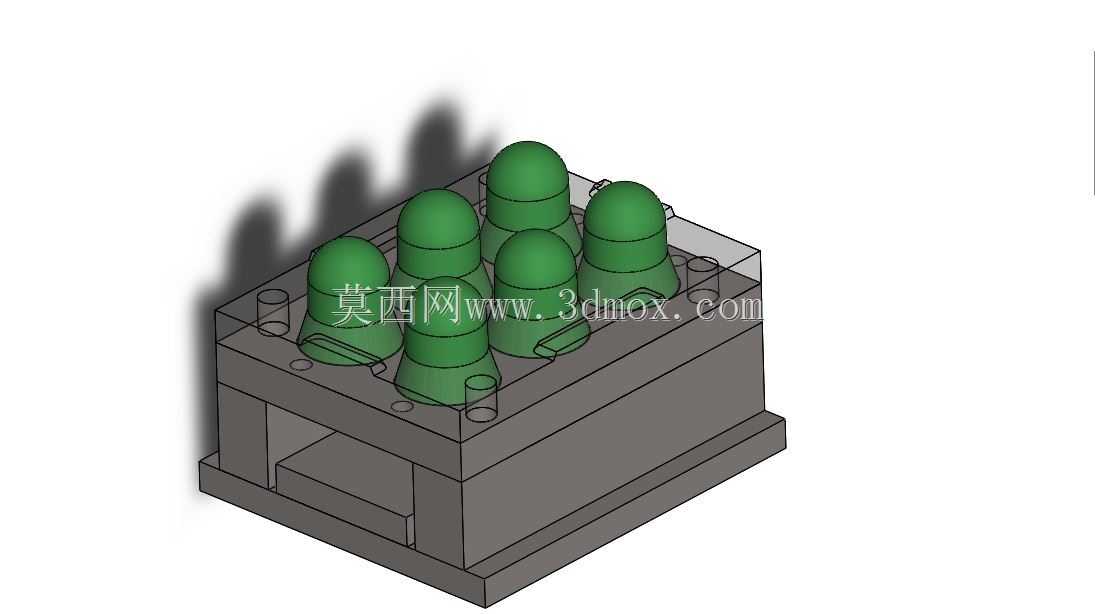

　　这类圆头带颈的塑胶零件，日常在小型设备的缓冲限位、端盖封堵场景里出镜率很高，不少消费电子外壳、小型机电设备的边角防护位，都会用到同结构的零件做接触缓冲，避免硬接触带来的壳体磨损或者异响。从结构上看，零件整体分为上部圆弧头和下部圆柱段两个部分，圆弧头采用大曲率过渡设计，没有尖锐棱角，一方面是注塑成型时能保证塑胶熔体在模腔里流动顺畅，避免尖角处出现应力集中导致的填充不足、冷却后开裂问题，另一方面安装后外露的圆弧面和对接件接触时，不会刮伤配合面，接触过程中能通过圆弧面的自适应微调，抵消少量的安装对位偏差。下部圆柱段的直径和上部圆弧头的根部直径保持一致，中间设计了一圈浅凹槽，这个凹槽不是装饰结构，实际装配时可以卡入配套的橡胶密封圈或者卡簧，

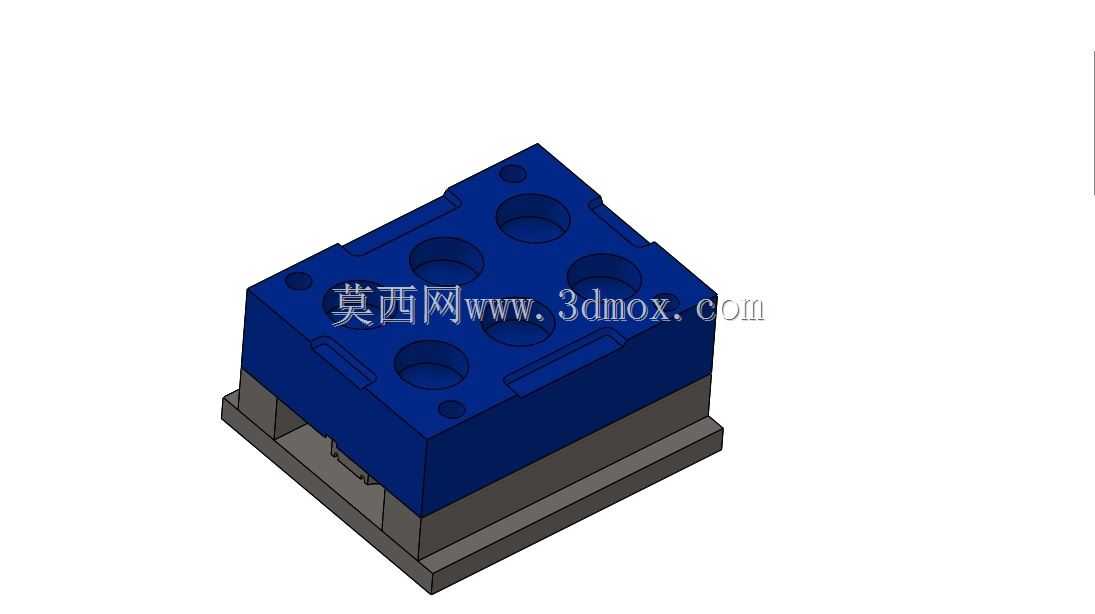

　　既可以实现轴向的定位固定，也能在需要密封的安装场景下，配合密封圈实现端面或者径向的静密封，不需要额外加装定位套就能完成零件的固定，减少装配环节的零件数量。做这个零件的三维建模时，首先要确定圆弧头的曲率半径和圆柱段的直径比例，圆弧头的半径不能小于圆柱段的半径，否则根部会出现倒扣结构，注塑脱模时需要做滑块结构，会大幅增加模具的加工成本，常规设计里圆弧头的半径比圆柱段半径大0.2到0.5毫米，既能保证圆弧面的顺滑过渡，也能让零件沿轴向直接脱模，简化模具结构。圆柱段的长度要匹配安装板的厚度，常规安装场景下，圆柱段穿过安装孔后，露出的长度要略大于凹槽到圆柱端面的距离，保证卡簧或者密封圈能顺利卡入凹槽，不会出现安装后零件松脱的问题。

　　建模过程中要注意所有过渡位置的圆角处理，尤其是圆弧头和圆柱段衔接的位置，不能做直角衔接，要做R0.3以上的过渡圆角，一方面是减少注塑时的应力集中，提升零件的抗冲击性能，另一方面也能避免模具对应位置出现锐角刀口，延长模具的使用寿命。零件的壁厚设计要保持均匀，整体壁厚控制在1.5到2.5毫米之间，圆弧头的内部如果做实心结构，冷却时会因为壁厚过大出现表面缩痕，影响外观质量，所以常规设计会把圆弧头内部做掏空处理，保持和圆柱段一致的壁厚，既节省塑胶原料，也能让零件冷却均匀，减少成型后的变形量。实际应用中，这类零件如果用在缓冲场景，会选用软性PVC或者TPE材质，圆弧面接触时能产生微量弹性变形，吸收冲击能量；如果用在端盖封堵场景，

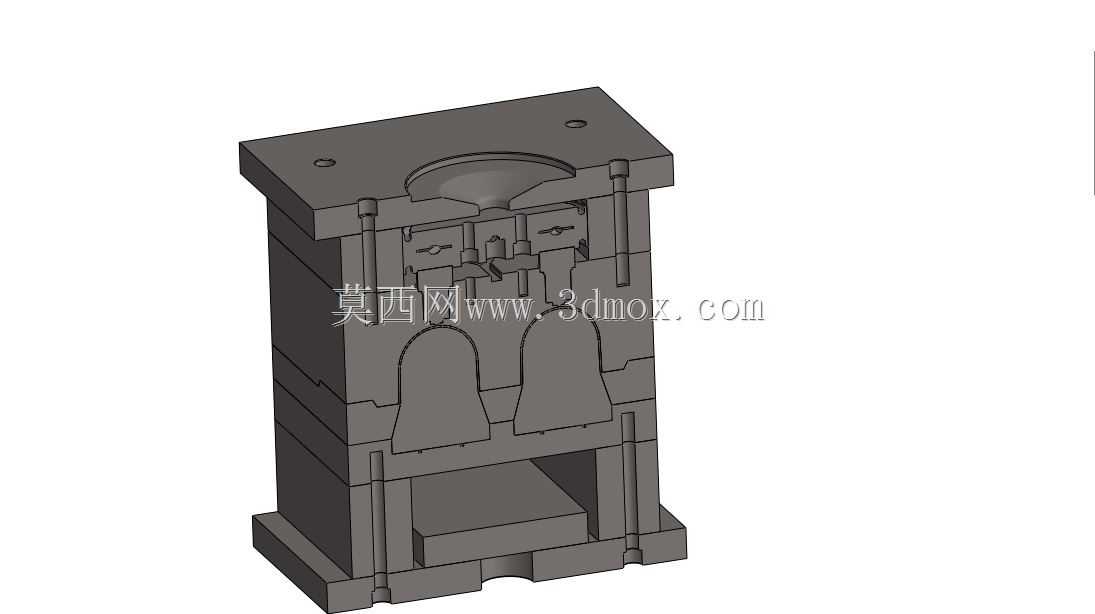

　　会选用ABS或者PP材质，保证足够的结构强度，配合凹槽里的密封圈实现防尘防水的效果。安装时不需要复杂的固定结构，只需要在安装面板上加工和圆柱段直径匹配的安装孔，把圆柱段穿入孔内，在凹槽位置卡入卡簧或者套上密封圈，就能完成固定，拆装非常方便，适合批量装配的生产线使用。建模时还要考虑注塑的拔模角度，圆柱段沿脱模方向要做0.5度到1度的拔模斜度，圆弧头因为本身是曲面结构，自然带有脱模斜度，不需要额外做拔模处理，但是要注意分型面的位置要选在圆弧头和圆柱段衔接的最大直径处，避免分型面放在圆弧面上，导致零件外观面出现夹线，影响外观质量。另外，零件的端面要做轻微的倒角处理，避免安装时锋利的端面刮伤安装人员或者配合零件，倒角尺寸不用过大，C0.2就足够满足使用需求。
