浴室塑料卡扣连接固定结构件

　　这套塑料结构件主要应用于卫浴产品的组装环节，作为浴室柜、淋浴隔断或者卫浴置物架的内部连接卡扣使用，在卫浴潮湿的使用环境下，这类塑料卡扣相比金属连接件具备更好的耐水汽腐蚀特性，不会因为长期处于高湿度环境出现锈迹污染卫浴表面的问题，同时装配效率远高于螺丝连接，适合卫浴产品批量流水线组装的生产需求。从实际使用场景来看，这类卡扣承担的是面板与主体框架的卡接固定功能，日常使用中需要承受面板开合、置物承重带来的反复拉扯与轻微形变，因此结构设计上做了多道加强筋布局，沿着卡扣的长度方向均匀布置横向加强格构，在控制塑料件壁厚均匀的前提下最大化提升结构刚性，避免长期受力出现蠕变断裂的问题。设计过程中首先考虑的是注塑成型的工艺可行性，

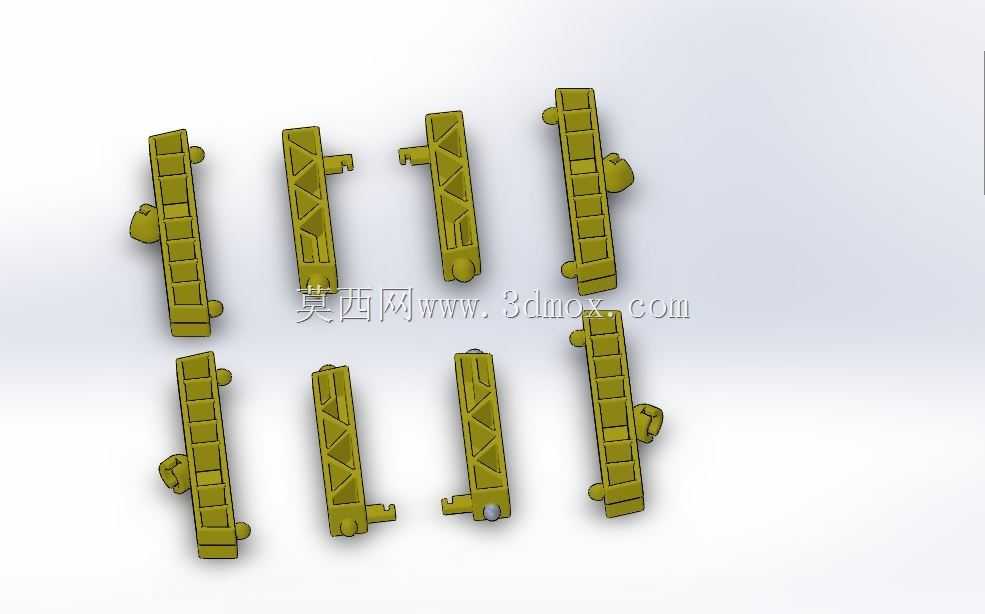

　　整个零件没有倒扣结构无法直接脱模的区域，侧边的卡接凸台做了足够的脱模斜度，壁厚控制在均匀的2mm区间，避免注塑过程中出现缩痕、缺胶或者翘曲变形的问题，零件端部的定位凸点可以在装配时先卡入框架的预定位孔，不需要操作人员反复对齐位置，只需要按压到位就能听到卡合的反馈声，降低装配的操作门槛。从安装边界来看，单支卡扣的长度适配常规18-25mm厚度的卫浴板材，卡接行程设计为3mm，既保证卡合后不会因为轻微震动松脱，也不会因为卡接过紧导致拆卸维护时出现卡扣断裂的问题，八件不同卡扣头结构的零件分别对应不同的安装位置，部分带侧凸钩的卡扣用于需要侧向限位的连接点位，带小圆柱定位柱的卡扣用于需要精准对位的面板转角位置，

　　不同结构的卡扣在装配时不会出现错装的问题，每个卡扣的外形都有明显的结构特征区分，产线操作人员可以快速识别对应安装位。这类塑料卡扣的选材一般采用POM或者增韧PP材质，兼顾韧性与刚性，在卫浴环境下耐清洁剂腐蚀的性能也能满足日常使用需求，结构设计时在卡扣的受力弯折位置做了圆角过渡，避免应力集中导致的断裂问题，加强筋的厚度控制为主壁厚的0.6倍，防止注塑时筋位背面出现缩印影响零件外观。实际装配过程中，这类卡扣不需要额外的紧固件，只需要将卡扣一端先卡入框架的预留卡槽，再将面板对准卡扣按压到位即可完成连接，相比传统的螺丝连接，单点位的装配时间可以缩短70%以上，同时不需要在面板外观面预留螺丝孔位，让卫浴产品的外观更加简洁整体性更强。

　　在结构验证阶段，这类卡扣需要经过上千次的反复插拔测试，保证卡接力衰减在允许范围内，同时在60摄氏度、90%湿度的环境下放置100小时后，结构形变量不超过0.2mm，不会因为长期处于卫浴的高温高湿环境出现松脱问题，卡扣的卡接面做了细微的防滑纹理，增大卡合后的摩擦力，避免长期使用出现位移异响。
