黄色法兰连接式工业调节阀门结构设计

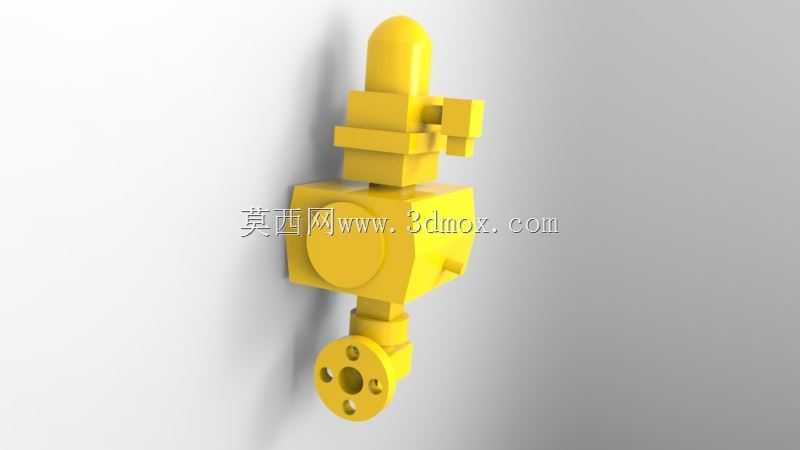

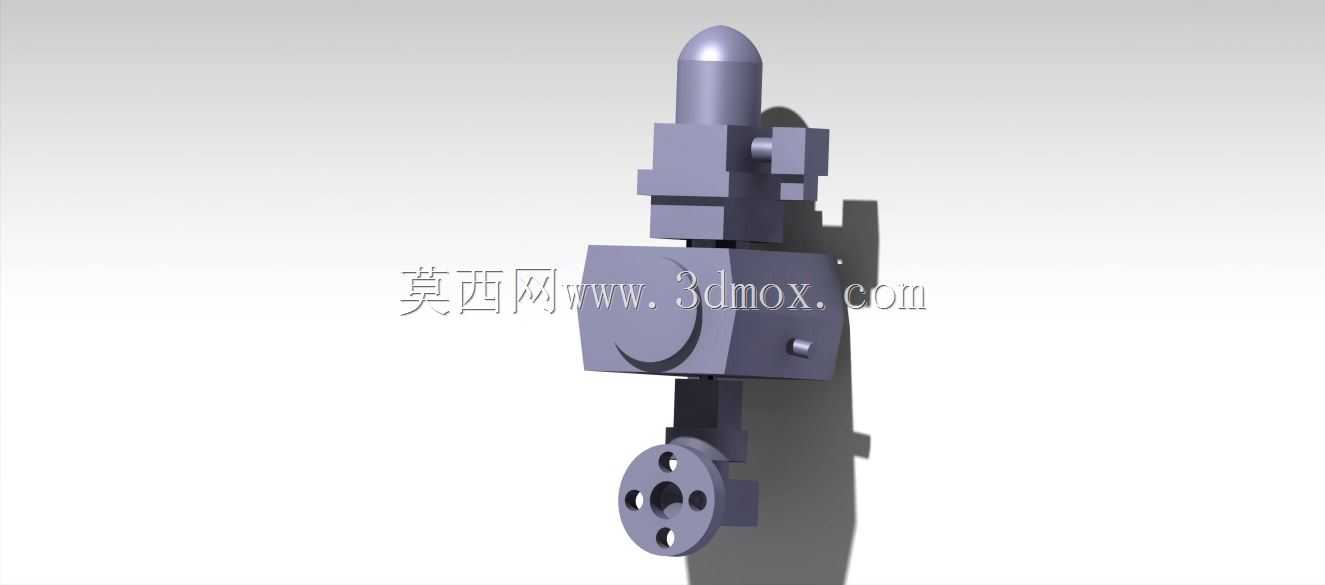

　　这类带法兰连接端的调节型阀门，常应用在化工流体输送、中小型燃气供给、实验室气路分配这类对通断调节精度有要求的管路场景中，核心作用是控制管路内流体的通断状态，同时可通过上部的调节结构微调介质流通的截面积，适配不同工况下的流量、压力控制需求。从结构设计逻辑来看，下部的法兰盘采用标准四螺栓孔布局，安装时可直接与同公称通径的管路法兰配对，通过螺栓紧固加密封垫的形式实现端面密封，能承受常规中低压管路的工作压力，避免介质从连接位置泄漏。阀体主体采用近似方形的铸造型腔结构，相比圆柱形阀体，在同等壁厚条件下拥有更好的结构刚性，安装时夹持定位更方便，也能减少管路振动带来的阀体形变风险。上部的调节执行段采用阶梯式轴套结构，

　　最顶端的封闭端可保护内部调节螺杆不受外界粉尘、水汽侵蚀，侧方伸出的小方块结构是调节锁止位，当流量调整到预设值后，可通过该位置的锁止螺钉固定调节开度，避免设备运行过程中因管路振动导致开度偏移，影响系统稳定性。设计过程中需要重点考量几个安装边界：首先是法兰端的螺栓孔中心距必须匹配对应公称压力的法兰标准，否则现场安装时会出现螺栓无法穿入的问题；其次是上部调节结构的操作空间预留，从阀体中心线到侧方锁止结构的外伸距离，决定了安装时管路侧方需要预留的最小操作空间，若周边有其他管路或结构件遮挡，会导致后期无法调整开度或检修；另外阀体整体的轴向高度，要匹配管路敷设的垂直空间，避免安装后上部调节端触碰管线桥架或其他设备外壳。从流体通路的设计来看，

　　阀体内腔采用平滑过渡的流道结构，减少介质流通时的局部阻力，降低介质在阀内的压损，对于带微小固体颗粒的介质，也能减少颗粒在阀腔内的沉积，降低卡涩风险。上部的阀杆密封采用多级填料密封结构，在三维建模时需要预留填料压盖的调整行程，保证后期密封件出现磨损时，可通过压紧压盖补偿密封量，延长阀门的整体使用寿命。这类阀门在做三维结构设计时，还要考虑装配工艺的合理性：法兰盘与阀体主体的连接位置做圆角过渡，减少铸造时的应力集中，避免铸件出现冷隔、裂纹缺陷；调节段的轴套与阀体主体采用同轴度公差约束，保证阀杆上下动作时不会出现偏磨，降低操作力矩。在实际选型应用中，这类结构的阀门适配的介质多为中性气体、低粘度液体，

　　工作温度范围覆盖常规工业环境的-10℃到120℃区间，安装时要注意流体方向与阀体上的标识一致，反向安装会导致调节精度下降，同时密封面承受的反向压力可能会缩短密封件的使用寿命。建模过程中对各活动部件的配合间隙做了合理预留，阀杆与轴套的间隙控制在0.05-0.1mm之间，既保证动作灵活，又不会出现介质沿阀杆泄漏的问题；法兰端的密封槽深度根据常用的橡胶石棉垫、四氟垫的压缩量设计，保证紧固后密封垫的压缩率在合理区间，不会出现压溃或密封不足的问题。
